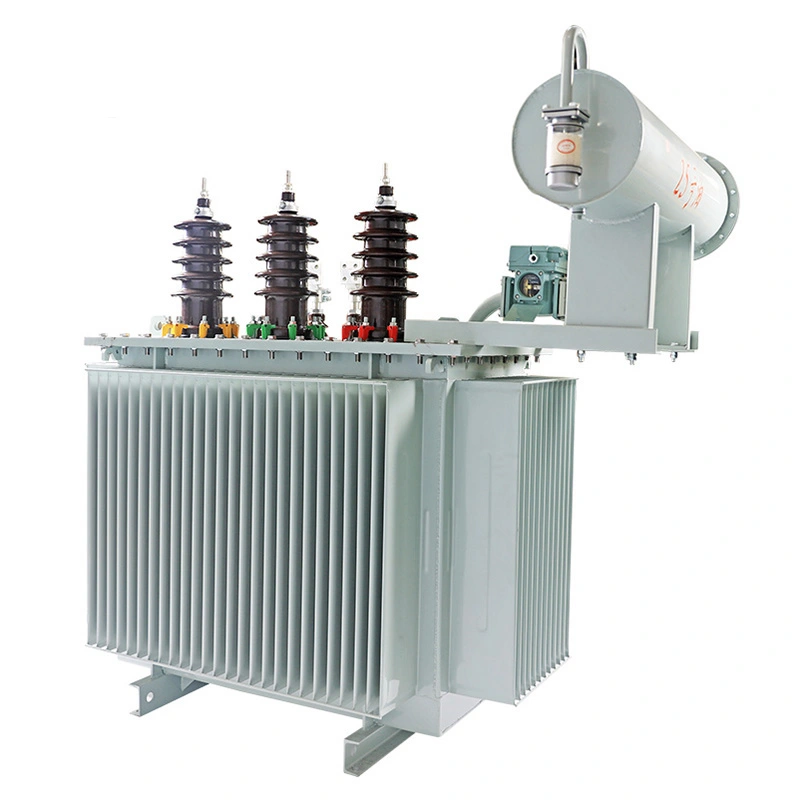

Trefaset S11 35kv 1000kva på Load Power Transformer

Trefaset s11 35kv 1000kva on load power transformer er en slags energibesparende distributionsudstyr designet og fremstillet af Wenzhou Xifa Electric Power Equipment Co., Ltd. i nøje overensstemmelse med de nationale standarder GB/T 6451 og GB 1094. Dette produkt er designet og fremstillet med avanceret teknologi. Trefaset s11 35kv 1000kva på belastningstransformator karakteriserer en rimelig struktur, stabil ydeevne, pålidelig drift og bemærkelsesværdige energibesparende effekter. Udbredt i by- og landdistrikter, industri- og landbrugsnet, minevirksomheder og små og mellemstore transformerstationer.

Send forespørgsel

Produkt beskrivelse

Trefaset s11 35kv 1000kva på belastningsstrømtransformator overholder standarderne i IEC- og GB-standarderne. Dette produkt har et spændingsreguleringsområde uden belastning på 35±3*2,5% kV og 38,5±3*2,5% kV. Den kan justeres manuelt, elektrisk eller automatisk inden for spændingsreguleringsområdet ved hjælp af en ubelastet spændingsreguleringskontakt på primærsiden for at sikre stabiliteten af udgangsspændingen. For transformere over 6300 kVA på 35 kV-niveau øger brugen af foldede pladeolietanke den mekaniske styrke af olietanken betydeligt, reducerer svejsninger, forbedrer transformatorens udseendekvalitet og har gode økonomiske fordele.

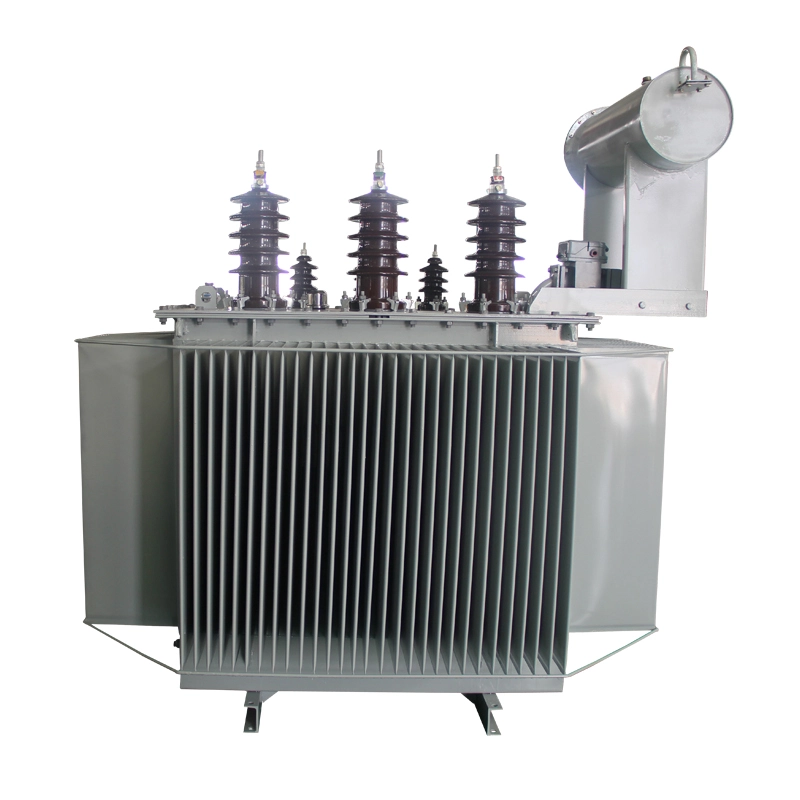

Three Phase S11 35kv 1000kva On Load Power Transformer

Teknisk parameter:

Produktnavn	Trefaset s11 35kv 1000kva på belastningsstrømtransformer
Nominel kapacitet	1000 kVA
Nominel spænding (HV-side)	35 kV / 38,5 kV
Nominel spænding (LV-side)	0,4 kV (400V) / 6,3 kV / 10,5 kV (kan tilpasses)
Vektor gruppe	Yd11 (HV Star / LV Delta, anbefalet) Yyn0 (valgfrit til 400V LV)
Nominel frekvens	50 Hz
Tab uden belastning	≤1,15 kW (pr. GB/T 6451)
Belastningstab (ved 75 ℃)	≤11,46 – 11,54 kW
Strøm uden belastning	≤0,9 % – 1,8 % (Standardværdi ≤0,9 %)
Kortslutningsimpedans	6,5 % (standardværdi)
Isoleringsklasse	Klasse A (olie nedsænket)
Afkølingsmetode	ONAN (Oil Natural Air Natural / Selvkølet)
Beskyttelsesgrad	IP20, IP23 (udendørs kabinet valgfrit)

Funktioner:

1. Energiforbruget er lavt, og den energibesparende effekt er bemærkelsesværdig. Det er bemærkelsesværdigt, at tabet uden belastning er blevet væsentligt reduceret, i gennemsnit omkring 25 % lavere end den nationale standard GB/T6451.

2. Kernen er lavet af koldvalsede stålplader af høj kvalitet. Den indenlandsk avancerede tværskæringslinje sikrer, at skæregraterne er mindre end 0,02 mm. Hele processen har fuld skrå samlinger, ingen stansning og ingen overlapning af ågene. Kernesøjlerne er stablet og bundet sammen og danner en kompakt, flad og solid helhed. Dette reducerer effektivt tabet uden belastning, strøm uden belastning og støj fra transformeren.

3. De trefasede s11 35kv 1000kva på belastningstransformatorspoler er lavet af iltfrit kobber med høj renhed, hvilket effektivt reducerer kobbertab. Hjørnerne på spolepuderne og støttestængerne er afrundede, hvilket resulterer i ensartet elektrisk felt og øget pålidelighed. Den indre viklingsstøtte er forstærket for at øge dens stabilitet og forhindre ustabilitet og deformation.

4. Tankvæggen er lavet af et enkelt stykke stålplade. Det er formet til en korrugeret struktur af en stor pressemaskine, som reducerer antallet af svejsninger, øger den mekaniske styrke, udvider varmeabsorptionsområdet, forbedrer varmeafledningseffekten, og samtidig undgår den korrugerede tankvæg den plane refleksion af lydbølger, hvorved støjen reduceres. Den trefasede s11 35kv 1000kva on load power transformer som helhed er både smuk og enkel.

5. Oliereservoiret af kapseltypen er taget i brug, hvilket effektivt bremser ældningsprocessen af transformatorolien; oliestandsmåleren af pegertypen kan forhindre forekomsten af falsk oliestand og løse problemet med lys-induceret ældning af transformatorolien; gasrelæet med en gasopsamlingsenhed er praktisk til vedligeholdelse og drift.

6. Der udføres en speciel bearbejdning på tætningsdelen af den trefasede s11 35kv 1000kva på belastningstransformatorolietanken, og hele tankens krop sprøjtes med maling for at fjerne de skarpe hjørner, grater og svejseslagge, der dannes under forarbejdningen, og for at forbedre vedhæftningen af malingen.
