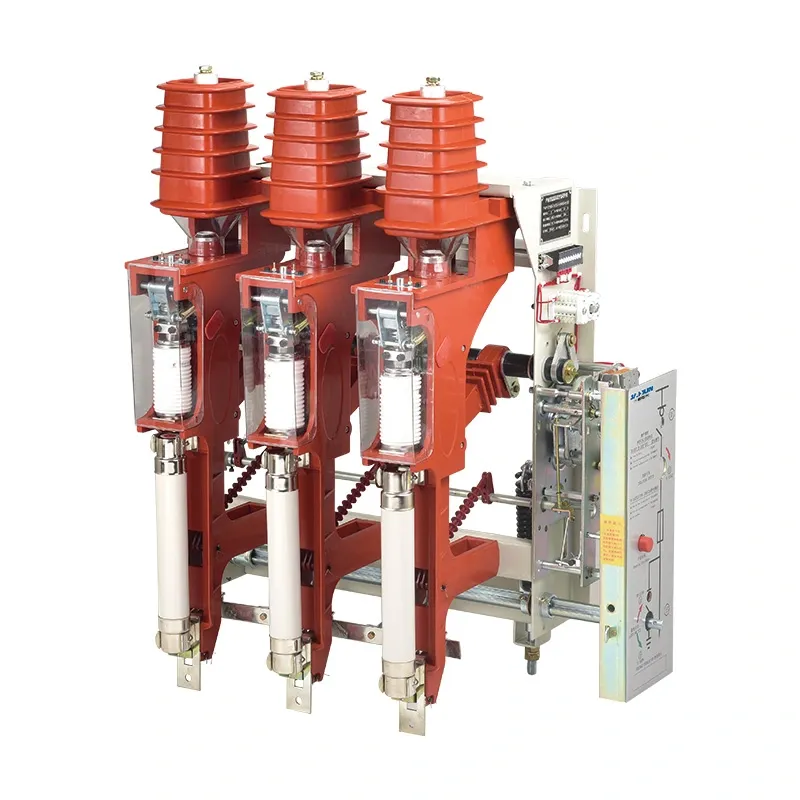

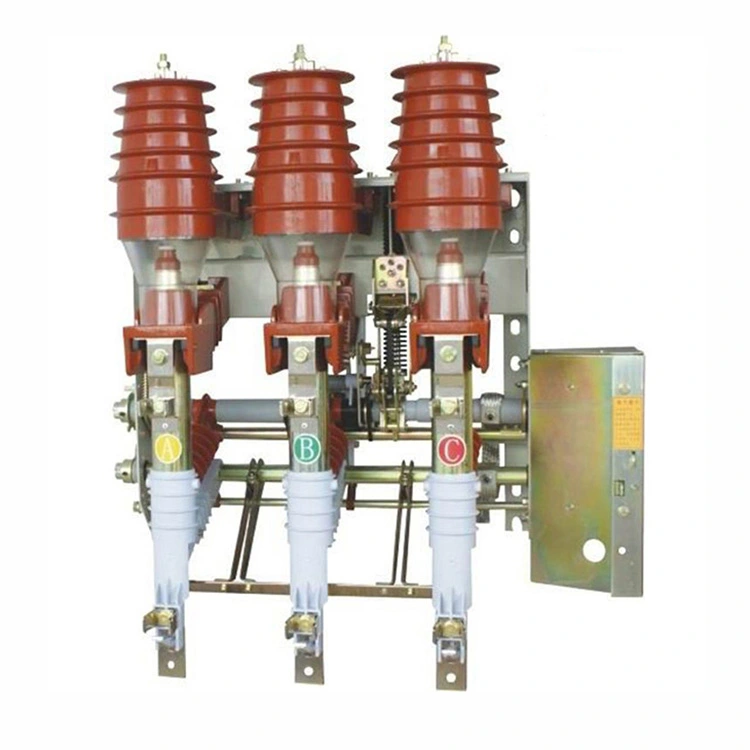

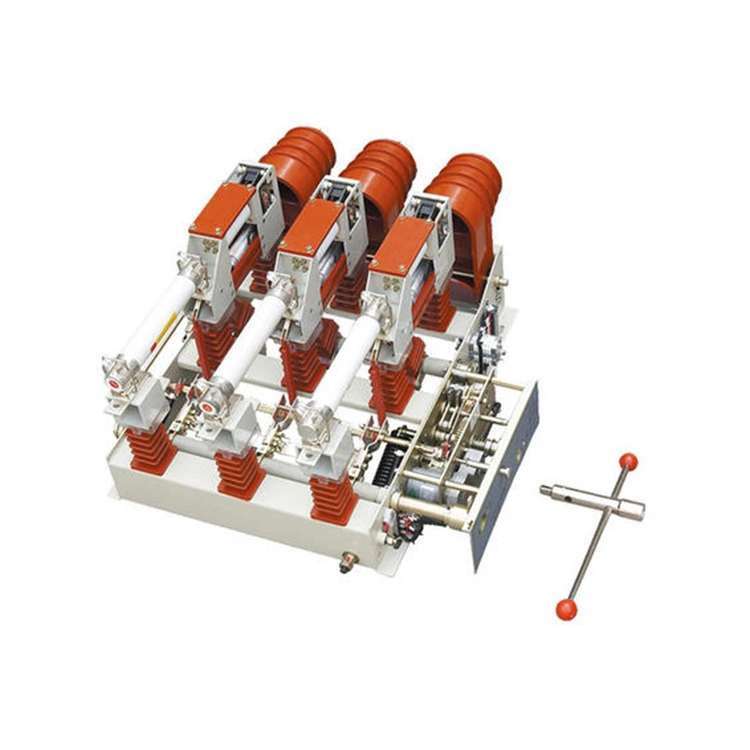

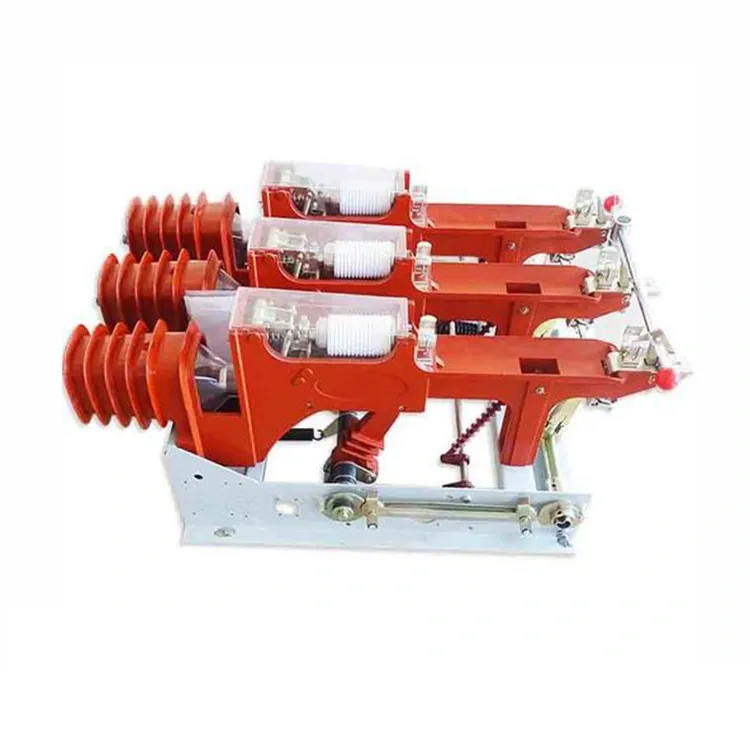

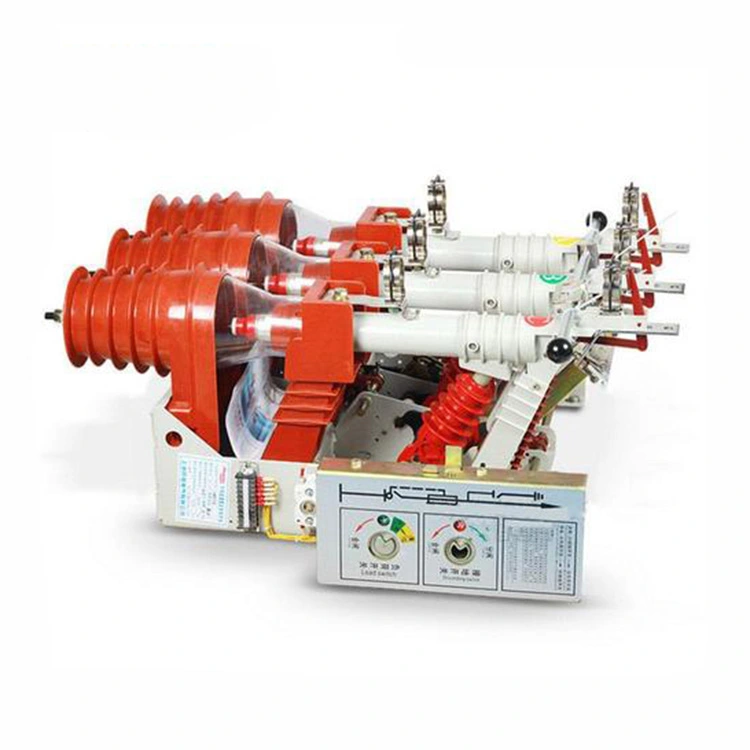

Mv Vakuum Sikring Load Break Switch 11kv

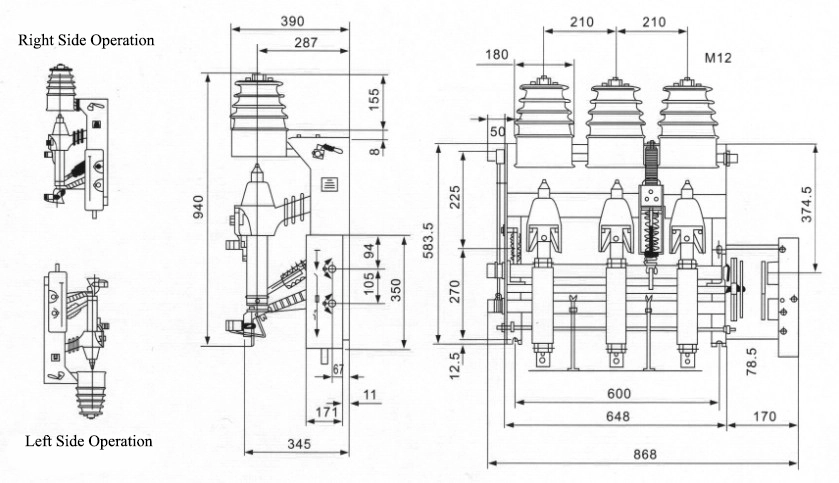

Mv vakuumsikringsbelastningsafbryderen 11kv er et trefaset mellemspændingsanlæg med en mærkespænding på 12 kV og en mærkefrekvens på 50 Hz. Den er designet til at lave og afbryde belastningsstrømme, sløjfestrømme, transformatorstrømme uden belastning og kabelladestrømme samt til at lukke kortslutningsstrømme. Når den er udstyret med en jordingsafbryder, er lastafbryderen i stand til at modstå kortslutningsstrømme. Den strukturelle funktion kan vises som nedenstående:

1. Lastafbryderen, jordingskontakten, sikringen og betjeningsmekanismen er monteret på en enkelt ramme, hvilket muliggør fleksible kombinationer. Designet er kompakt, med små overordnede mål og nem installation.

2. Udstyret med isolerede skærme til de faste kontakter opnår ringhovedenheden intern isolering uden krav om fase til fase barrierer eller isolerende skillevægge ved brudpunkterne, hvilket effektivt forhindrer lysbueulykker inde i kabinettet.

3. En pålidelig mekanisk spærre er tilvejebragt mellem mv-vakuumsikringens belastningsafbryder, jordingskontakten og sikringen for at sikre overholdelse af sikkerhedskravene "fem forebyggelse".

4. To driftstilstande er tilgængelige på en mv-vakuumsikringsbelastningsafbryder: manuel drift og motoriseret drift med dobbelt AC/DC-strømforsyning.

Produktparameter:

Ofte stillede spørgsmål om produkter:

Spørgsmål: Hvordan forbedrer vakuumteknologien ydeevnen på en mv-vakuumsikringsbelastningsafbryder 11kv?

A: Vakuumafbryderen giver et rent, pålideligt lysbuehæmmende medium. Det sikrer hurtig lysbueslukning ved nuværende nul, reducerer kontaktslid, minimerer vedligeholdelseskrav og eliminerer de miljømæssige bekymringer forbundet med SF₆-gas.

Spørgsmål: Hvilken rolle spiller sikringerne i kombinationen af ​​belastningsafbryder og sikring?

A: Sikringerne fungerer som backup-beskyttelse og afbryder høje fejlstrømme ud over belastningsafbryderens kapacitet. De betjener også en anslagsmekanisme, der slår kontakten åben under en fejl, hvilket sikrer en koordineret afbrydelse af kredsløbet.

Q: Hvad er fordelene i forhold til en konventionel afbryder?

A: Mens afbrydere tilbyder fuld fejlrydningsevne, giver vakuumsikringsbelastningsafbryderen en mere kompakt, omkostningseffektiv og vedligeholdelsesvenlig løsning til distributionsniveauapplikationer. Den er særligt velegnet til transformerbeskyttelse, hvor sikring og afbryderkoordinering er tilstrækkelig.
