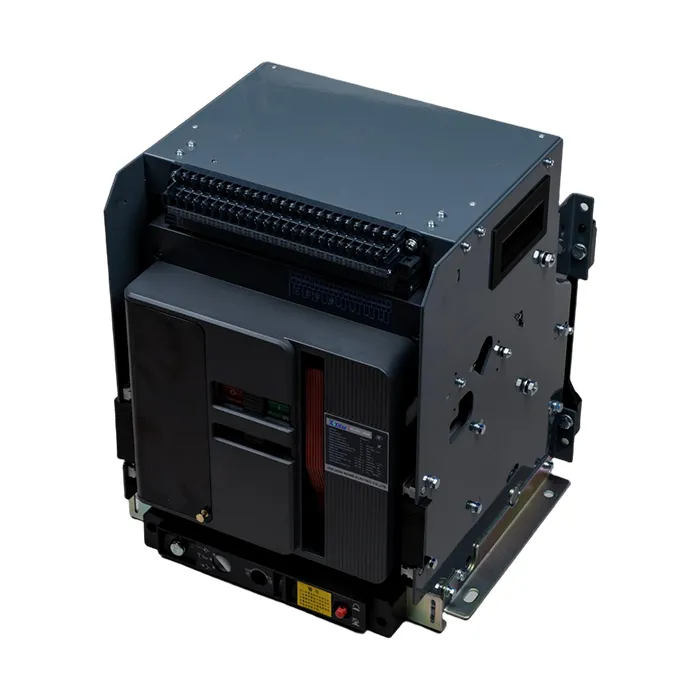

Air Circuit Breaker (ACB)er en kritisk lavspændingsbeskyttelsesenhed, der i vid udstrækning anvendes i industrielle, kommercielle og infrastrukturelle strømdistributionssystemer. Denne omfattende guide forklarer, hvad en Air Circuit Breaker ACB er, hvordan den fungerer, dens struktur, typer, tekniske parametre, installationsvejledninger, sammenligning med andre afbrydere, og hvordan du vælger den rigtige ACB til din applikation. Uanset om du er en elektrisk ingeniør, indkøbschef eller systemintegrator, vil denne artikel hjælpe dig med at forstå, hvorfor Air Circuit Breaker ACB-løsninger er afgørende for pålidelig og sikker strømfordeling.
AnAir Circuit Breaker (ACB)er en lavspændingskredsløbsbeskyttelsesenhed, der bruger luft som lysbueslukningsmiddel. Den er designet til at beskytte elektriske kredsløb mod overbelastning, kortslutninger og jordfejl.
ACB'er bruges typisk i strømdistributionssystemer, der er klassificeret op til 690V og strømstyrker fra 630A til 6300A. De er almindeligvis installeret i hovedfordelingstavler, generatorpaneler og industrielle kontrolsystemer.
Moderne ACB'er, såsom dem fremstillet afXifa, er designet til at opfylde internationale standarder og sikre pålidelig strømbeskyttelse i krævende miljøer.
Arbejdsprincippet for en Air Circuit Breaker er baseret på lysbueafbrydelse i luft ved atmosfærisk tryk.
Udformningen af lysbuen er afgørende for at sikre hurtig lysbueudryddelse og minimere skader på kontakterne.
| Komponent | Fungere |
|---|---|
| Hovedkontakter | Bær belastningsstrøm og åben under fejl |
| Arc Chute | Slukker lysbuen under afbrydelse |
| Trip Enhed | Registrerer overbelastning og kortslutning |
| Driftsmekanisme | Styrer åbning og lukning |
| Hjælpekontakter | Giv statusindikation |
Avancerede ACB-modeller kan omfatte intelligente beskyttelsesmoduler, kommunikationsgrænseflader og digitale overvågningssystemer.
| Parameter | Typisk rækkevidde |
|---|---|
| Nominel strøm (ind) | 630A – 6300A |
| Nominel spænding (Ue) | 400V – 690V |
| Brydekapacitet (Icu) | Op til 100kA |
| polakker | 3P / 4P |
| Feature | ACB | MCCB |
|---|---|---|
| Nuværende vurdering | Op til 6300A | Op til 1600A |
| Anvendelse | Hovedfordeling | Afgreningskredsløb |
| Opretholdelse | Brugbar | Begrænset |
Xifaleverer højkvalitets Air Circuit Breaker ACB-løsninger designet til pålidelighed, sikkerhed og intelligent kontrol.
Det beskytter elektriske kredsløb mod overbelastning, kortslutning og fejltilstande.
Hovedsageligt i lavspændings hoveddistributionssystemer.
ACB bruger luft til lysbueslukning, mens VCB bruger vakuum.
Rutinemæssig inspektion anbefales årligt eller i henhold til producentens retningslinjer.
Air Circuit Breaker ACB spiller en afgørende rolle i at sikre elektrisk sikkerhed og systempålidelighed i moderne strømdistributionsnetværk. At vælge en højtydende ACB fra en pålidelig producent somXifasikrer langsigtet beskyttelse, driftseffektivitet og overholdelse af globale standarder.
Hvis du leder efter pålidelige og højkvalitets Air Circuit Breaker ACB-løsninger, der er skræddersyet til dine applikationsbehov,kontakt osi dag for professionel support og konkurrencedygtige priser.
