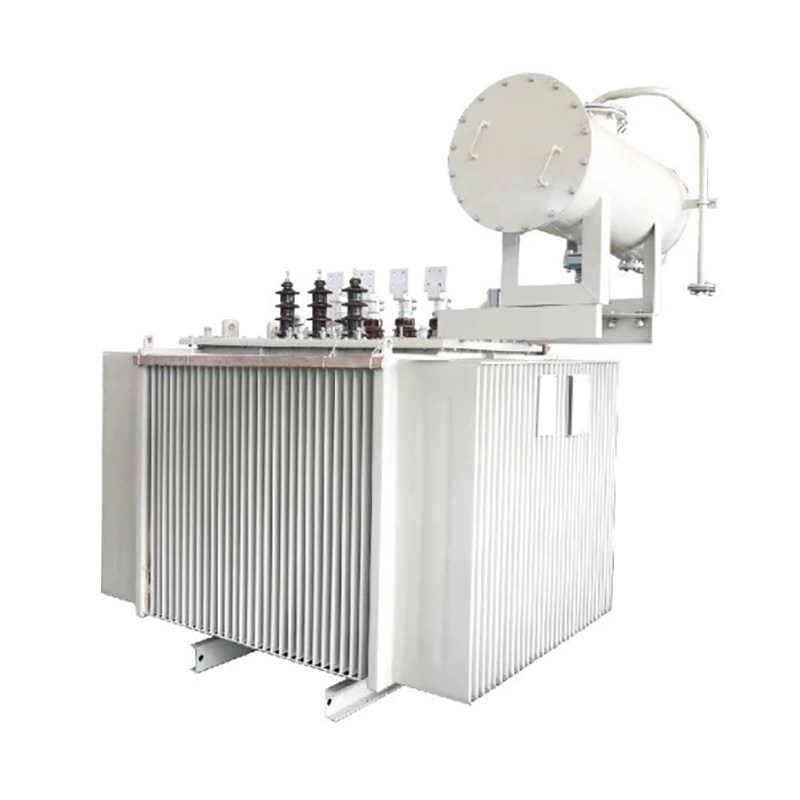

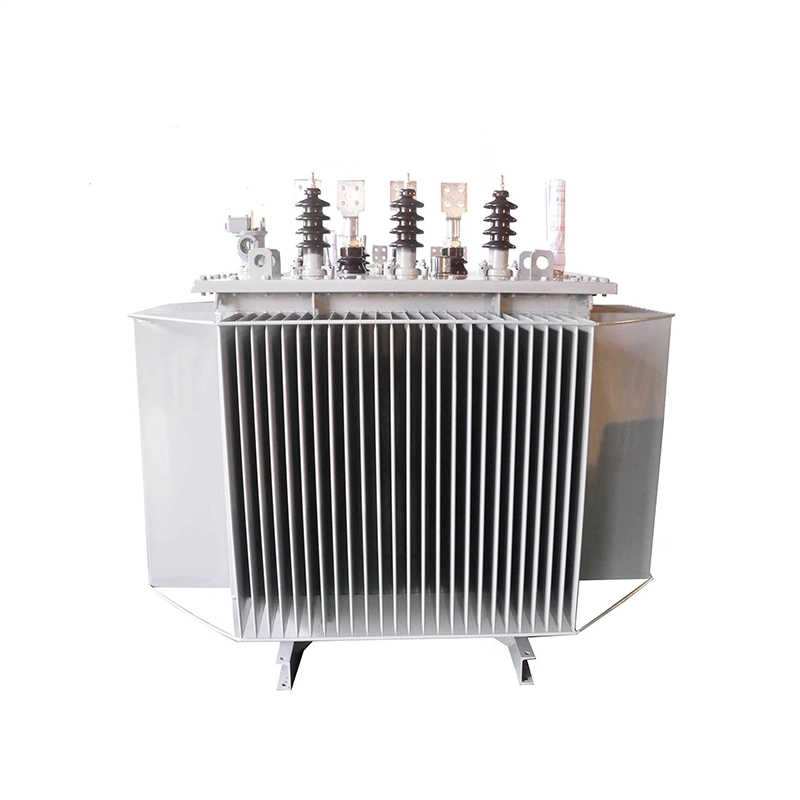

22kv Power Transformer 1000kva Olie nedsænket

Kernen af ​​22kv krafttransformator 1000kva olie nedsænket er lavet af højmagnetisk absorption kornorienteret koldvalset ferritmagnetisk kerne. Kernen er med en fuldt skrå fugestruktur af laminerede kerner. Kernesøjlen har et cirkulært tværsnit med flere niveauer, og åget og kernen har det samme tværsnitsareal.

22kv krafttransformator 1000kva olie nedsænket har en olie nedsænket olietank sammensat af bølgede vægge. Interiøret er belagt med støvtæt maling og malingslaget er stærkt. Den bølgede køleplade har en kølende effekt, og dens sejhed kan kompensere for vægtændringer af transformatorolien forårsaget af miljøtemperaturregulering.

Derfor har den forseglede transformer ikke et oliereservoir, hvilket reducerer transformerens samlede relative højde. Når 22kv krafttransformatoren 1000kva olie nedsænket er pakket, bliver vakuumoliepåfyldningsteknologien vedtaget, hvilket fuldstændigt fjerner fugten i transformeren, og transformatorolien kommer ikke i kontakt med luften.

Dette forhindrer effektivt vand og ilt i at trænge ind i transformeren og forårsager, at isoleringen af ​​transformeren kontinuerligt forringes. Transformatorolien vil sandsynligvis ældes, så der er ingen grund til at udføre regelmæssige olieprøvetest.

22kv krafttransformator 1000kva olie nedsænket teknisk parameter:

Hvorfor er jernkernen i 22kv krafttransformator 1000kva olie nedsænket jordet?

Når en krafttransformator fungerer normalt, skal jernkernen have et pålideligt jordingspunkt. Uden jording ville den flydende spænding mellem jernkernen og jorden forårsage intermitterende nedbrudsafladning mellem jernkernen og jorden. Når jernkernen er jordet på kun ét punkt, er muligheden for at danne et flydende potentiale på jernkernen elimineret. Men når jernkernen har mere end ét jordingspunkt, vil det ujævne potentiale mellem jernkernerne danne en cirkulerende strøm mellem jordingspunkterne, hvilket forårsager overophedning ved flere jordingspunkter i jernkernen. Dette kan føre til en flerpunkts jordingsfejl, hvor jernkernen kortslutter, hvilket resulterer i øget jerntab, hvilket alvorligt påvirker transformatorens ydeevne og normale drift, og kan endda forårsage en tur på grund af en kraftig gaspåvirkning.

Den brændte og smeltede lokale jernkerne kan forårsage en kortslutning mellem jernspånerne, hvilket øger jerntabet og alvorligt påvirke transformatorens ydeevne og normale drift, hvilket kræver udskiftning af siliciumstålpladerne i jernkernen til reparation. Derfor er 22kv krafttransformator 1000kva olie nedsænket ikke tilladt at have flere jordingspunkter; den kan kun have og skal have præcis ét jordingspunkt.
