10kv 1600kva Olie nedsænket krafttransformer

Wenzhou Xifa Electric Power Equipment Co., Ltd., baseret i Wenzhou, Zhejiang-provinsen, er en fremragende transformerproducent kendt for pålidelighed. Vi har leveret transformatorer af høj kvalitet og rimelige priser til statslige og personlige projekter verden over i næsten 20 år, hvilket har opnået et ry for fremragende kvalitet. Virksomheden har introduceret avancerede teknologier fra både indenlandske og internationale kilder, brugt de nyeste materialer og optimeret designet til at producere 10kv 1600kva olienedsænket krafttransformator. Dette har gjort produktstrukturen mere rimelig, hvilket væsentligt forbedrer produktets elektriske styrke, mekaniske styrke og varmeafledningskapacitet.

Send forespørgsel

Produkt beskrivelse

Kernen i 10kv 1600kva olienedsænket krafttransformator er lavet ved at stable koldvalsede siliciumstålplader af høj kvalitet. Dette reducerer tabet uden belastning og strøm uden belastning markant. Kernen er bundet sammen for at sikre dens tæthed og minimere støj. Både højspændings- og lavspændingsviklingerne er viklet med iltfrit kobber. Lavspændingsviklingen anvender en dobbeltspiral eller fire spiralstruktur, mens højspændingsviklingen anvender en flerlags cylindrisk struktur.

Den 10kv 1600kva olienedsænkede krafttransformatorforbindelse anvender Dyn11-teknologien, som reducerer virkningen af harmoniske på elnettet og forbedrer strømforsyningskvaliteten. Det vedtager en fuldt forseglet struktur, som forlænger levetiden.

10kv 1600kva olienedsænket krafttransformator er vedligeholdelsesfri, og den faktisk målte støj er lavere end standarden. I modsætning til almindelige olienedsænkede transformere kræver fuldt forseglede transformere ikke en olietank. Ændringer i olievolumen kan justeres automatisk og kompenseres af elasticiteten af de korrugerede plader i olietanken.

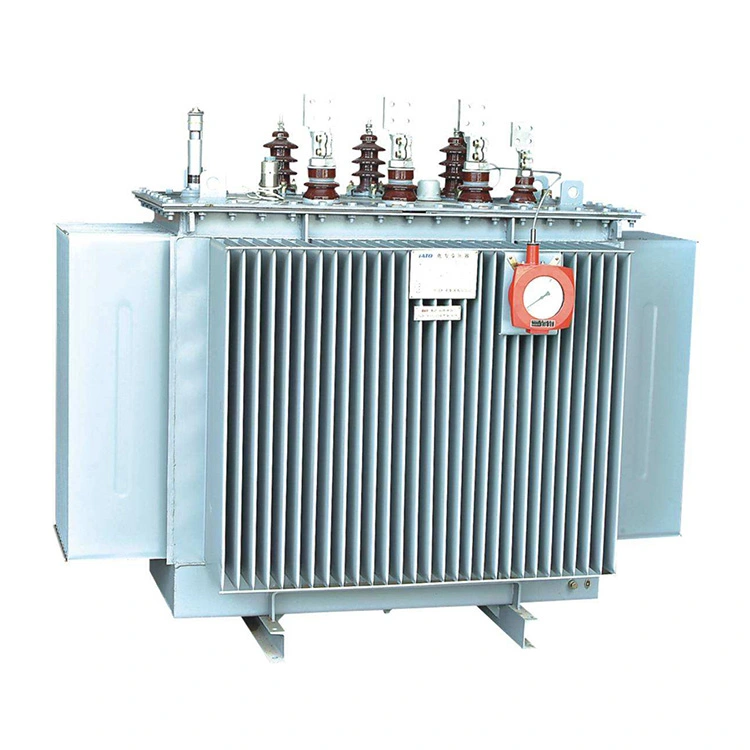

10kv 1600kva Oil Immersed Power Transformer

Teknisk parameter:

Produktnavn	10kv 1600kva olie nedsænket krafttransformator
Højtryk (KV)	10 KV
Højtrykshaneområde (%)	±5 /±2 × 2,5 %
Lavtryk (KV)	0,4 KV
Vektor gruppe symbol	Dyn11/Yyn0
INGEN belastningstab (W)	1640 W
Belastningstab (W)	14500 W
INGEN belastningsstrøm (%)	0,8 %
Kortslutningsimpedans (%)	4,5 %

Funktionerne i 10kv 1600kva olienedsænket krafttransformator

1. Dens kerne er lavet ved at stable 0,18 til 0,3 millimeter tykke orienterede siliciumstålplader gennem stemplings- og skæreprocesser, hvilket sikrer god stabilitet.

2. Spolen er lavet af rent kobber. Til højspændingskredsløb bruges polyimid-emaljeret ledning; mens der til lavspændingskredsløb anvendes iltfri kobbertråd eller kobberfolie for at forbedre kortslutningsmodstanden.

3."Brugen af "Dyn11"-forbindelsessymbolet kan undgå påvirkningen af højordens harmoniske. Det modstår effektivt virkningen af ukompenserede belastninger og forbedrer kvaliteten af strømforsyningen."

4.Den 10kv 1600kva olienedsænkede krafttransformator bruger vakuumolieindsprøjtning til at fjerne luftbobler fra kernen, hvilket sikrer stabiliteten af isoleringsydelsen.

5. Transformatoren gennemgår strenge inspektioner, før den forlader fabrikken, og overholder fuldt ud IEC- og ISO-standarderne.

Fremstillingsprocessen og strukturen af fuldt forseglede olienedsænkede transformere er anderledes end almindelige olienedsænkede transformere.

(1)Kroppen af den fuldt forseglede olienedsænkede transformator er fyldt med olie under vakuum, som fuldstændigt fjerner fugt og luft fra isoleringsmaterialerne, hvilket sikrer transformerens langsigtede driftslevetid.

(2) For de fuldt forseglede 10kv 1600kva olienedsænkede krafttransformatorer anvender olietanken en bølgeformet tank eller en sammenklappelig varmeafledningsanordning, og oliereservoiret er elimineret. Ændringen i olievolumen kompenseres af olietankens elasticitet.

Fordi kroppen af den fuldt forseglede olienedsænkede transformator er isoleret fra luften, er der ingen kontakt mellem olien og luften, så isoleringen bliver ikke fugtig, og ældningshastigheden vil blive stærkt reduceret. Som et resultat forbedres transformatorens pålidelighed og levetid. Der er ikke behov for inspektion før drift, så brugerne kan spare omkostninger.
