Elektrisk 3 Fas 10kv 400kva Power Transformer

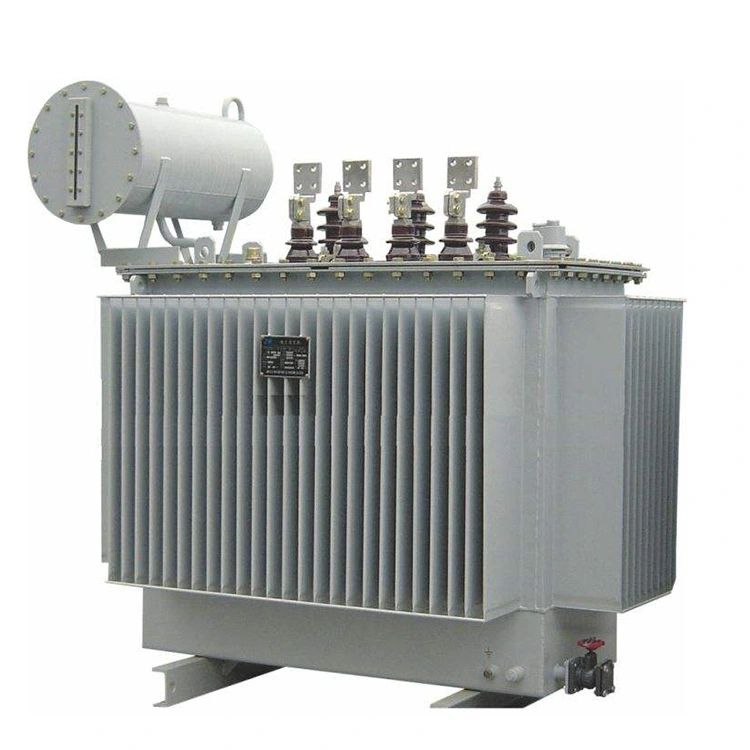

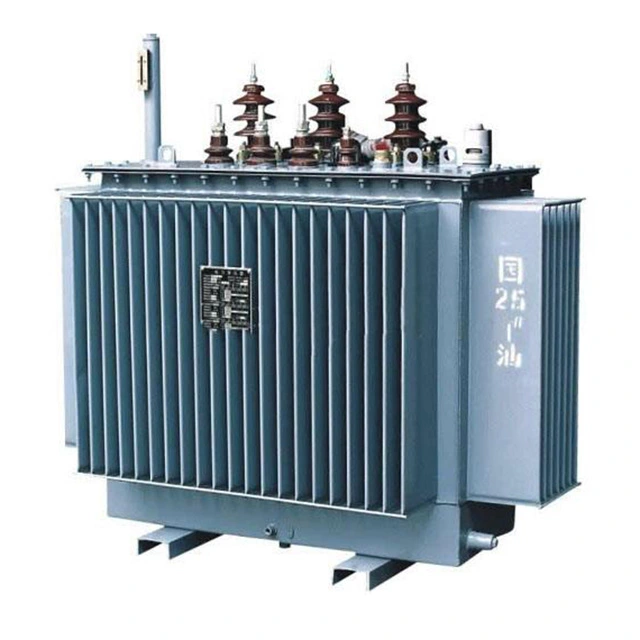

Elektrisk 3-faset 10kv 400kva Power Transformer er hovedsageligt sammensat af komponenter såsom kernen, viklinger, olietank, køleenhed og beskyttelsesenhed. Kernerne vedtager alle en kernestruktur, og normalt bruger kernetypestrukturen den overlappende samlingsproces. Vindingerne er kredsløbsdelen af ​​den trefasede strømtransformator.

Høj- og lavspændingsbøsningerne på 3-faset 10kv 400kva strømtransformator er porcelænsisolerede rør, der indeholder ledere. De bruges til fastgørelse og isolering af tilslutnings- og udledningsenderne af transformatorens primære og sekundære viklinger.

Olietanken er sammensat af et tanklegeme, et tankdæksel, en varmeafledningsanordning og en olieudledningsventil. Dens hovedfunktioner er at integrere transformeren i en helhed og at give varmeafledning. Indeni er viklinger, en kerne og transformerolie.

Olien i 3-faset 10kv 400kva krafttransformator har ikke kun funktionerne som cirkulerende køling og varmeafledning, men har også en isolerende effekt. Der er en vis afstand mellem viklingerne og tanklegemet (tankvægge og tankbund), som er isoleret af det isolerende lag af olien i tanken.

Eksplosionssikkert rør, dets funktion er at forhindre eksplosionsulykker i brændstoftanken. Trinkobleren bruges til at ændre antallet af vindinger i transformatorens viklinger for at justere transformatorens udgangsspænding. Metoden med 3-faset 10kv 400kva strømtransformator regulerer spændingen er at sætte udtag på en af ​​dens viklinger, for at fjerne eller tilføje en del af vindingerne i viklingen og derved ændre antallet af vindinger og opnå formålet med at ændre spændingsforholdet.

Teknisk parameter:

Spørgsmål: Hvordan afleder kernen i 3-faset 10kv 400kva krafttransformator varme?

A: Under normal drift af en transformer genererer kernen varme på grund af jerntab. Jo større vægt og volumen af ​​kernen er, jo mere varme producerer den. Transformatorolietemperaturen over 95 grader er tilbøjelig til at ældes, så kernens overfladetemperatur bør holdes under denne temperatur så meget som muligt. Dette kræver, at kernens varmeafledningsstruktur hurtigt kan sprede kernens varme. Varmeafledningsstrukturen er hovedsageligt at øge varmeafledningsoverfladen af ​​kernen. Kernens varmeafledning omfatter hovedsageligt oliekanalvarmeafledning og luftkanalvarmeafledning af kernen.

I olienedsænkede transformatorer med stor kapacitet er oliekanaler ofte sat mellem kernens lamineringer for at forbedre varmeafledningseffekten. Oliekanalerne er af to typer: Den ene er parallel med siliciumstålpladerne, og den anden er vinkelret på stålpladerne. Sidstnævnte arrangement har bedre varmeafledningseffekt, men strukturen er mere kompleks.

I tørre transformatorer er kernen luftkølet. For at sikre, at kernetemperaturen ikke overstiger den tilladte værdi, er der ofte installeret luftkanaler i jernkernesøjler og åg.
