100 Amp 4-polet isolatorafbryder

Wenzhou XiFa Electric Power Equipment Co., Ltd er en pålidelig fabrik til at producere solide 100 amp 4-polede isolatorafbrydere. Virksomheden anvender epoxyharpiks eller termohærdende plast som isoleringsmateriale for at give effektiv isolering mellem ledende dele og forhindre fase til fase kortslutninger. Og kontakten kunne være kobber med høj ledningsevne eller forsølvet kobberlegering for at sikre pålidelig tilslutning og afbrydelse af kredsløbet, med sølvbelægning, der reducerer modstand, opvarmning og oxidation. Yderligere, for hver solgte 100 ampere 4-polet isolatorafbryder, vil det tekniske team besvare spørgsmål fra kunder inden for 24 timer.

Send forespørgsel

Produkt beskrivelse

En 100 amp 4-polet isolatorafbryder er en elektrisk koblingsenhed designet til at afbryde kredsløb og afbryde strømforsyningen. Den består af fire separate poler, herunder to indgangsterminaler og to udgangsterminaler. Ved at give en pålidelig frakobling sikrer den 100 ampere 4-polede afbryderkontakt både personale og udstyrs sikkerhed.

Den 100 ampere 4-polede isolatorafbryder består typisk af tre hoveddele: kabinettet, betjeningsmekanismen og de elektriske komponenter. Kabinettet er fremstillet af isolerende materialer for at forhindre strømlækage og elektrisk stød. Betjeningsmekanismen gør det muligt at åbne eller lukke kontakten manuelt, mens de elektriske komponenter omfatter poler, tilslutningsklemmer og andre ledende elementer.

Almindelige anvendelser af 100 amp 4-polet isolatorafbryder:

1. Strømsystemer: Udbredt i understationer og distributionsnetværk, 100 amp 4-polet isolatorafbryder afbryder eller omdirigerer strømstrømmen, hvilket hjælper med at opretholde sikker og stabil drift af nettet.

2.Industrielle installationer: Anvendt i maskinstyrings- og automatiseringssystemer giver 100 amp 4-polet isolatorafbryder sikker afbrydelse af strømmen under vedligeholdelse, hvilket sikrer både arbejder- og udstyrsbeskyttelse.

3.Transportsystemer: I jernbaner, metroer og anden transportinfrastruktur bruges kontakten til at isolere elektriske kredsløb, hvilket sikrer sikkerhed for passagerer, personale og udstyr.

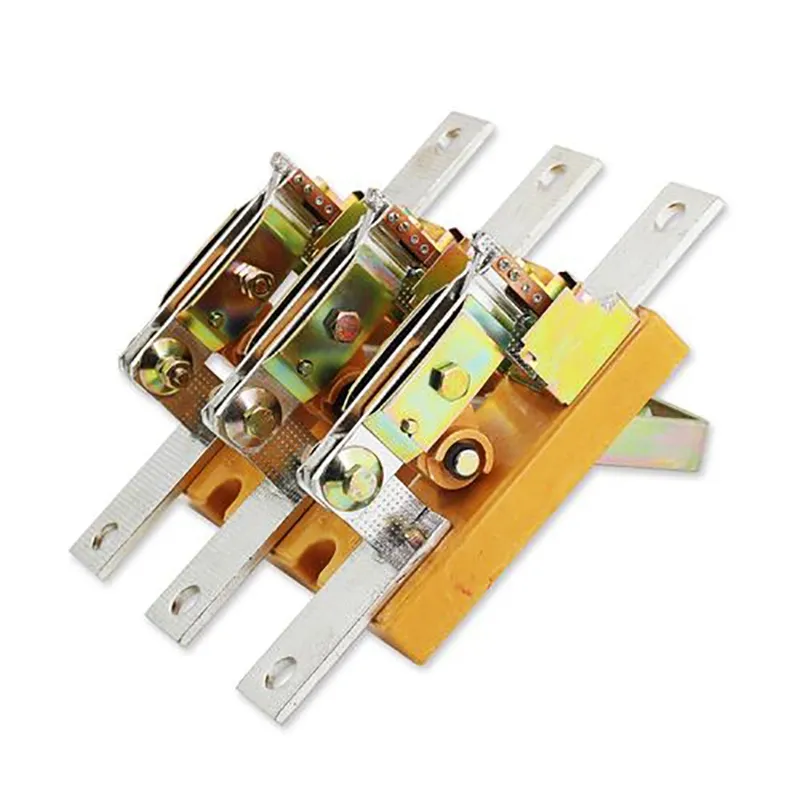

100 Amp 4 Pole Isolator Switch

Produktionsparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrke (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbejdsstrøm le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Fremstillings- og brydekapacitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-spidsværdi)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk levetid (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk levetid (gange)
Ue=660V mærkestrøm le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vægt (kg)
3 stænger	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stænger	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Driftsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

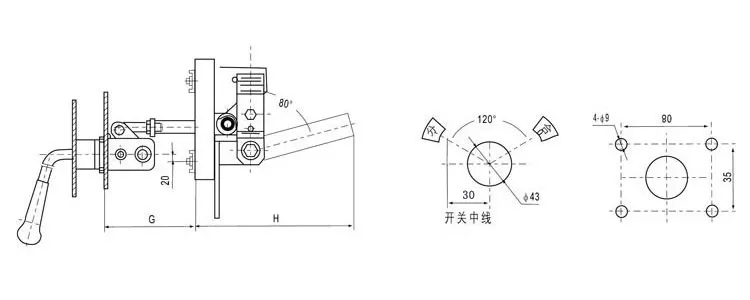

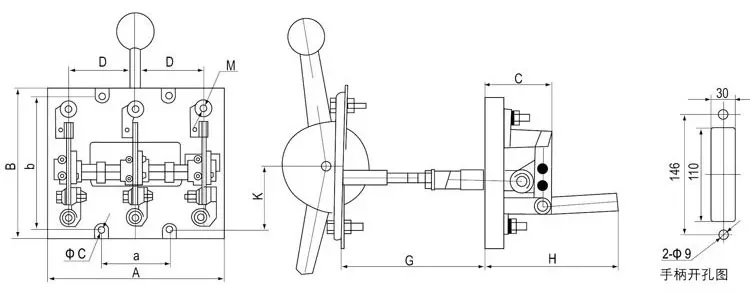

Type		Rammestørrelse (mm)						installationsstørrelse (mm)
Type		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

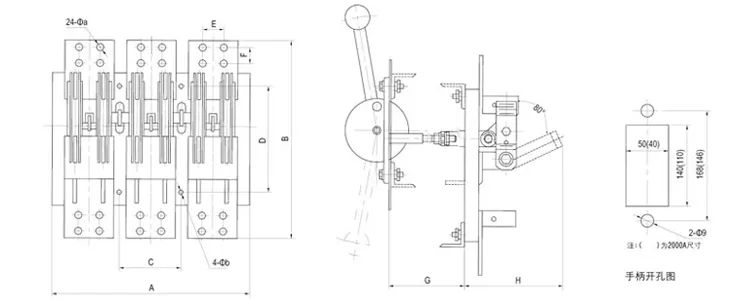

Type	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

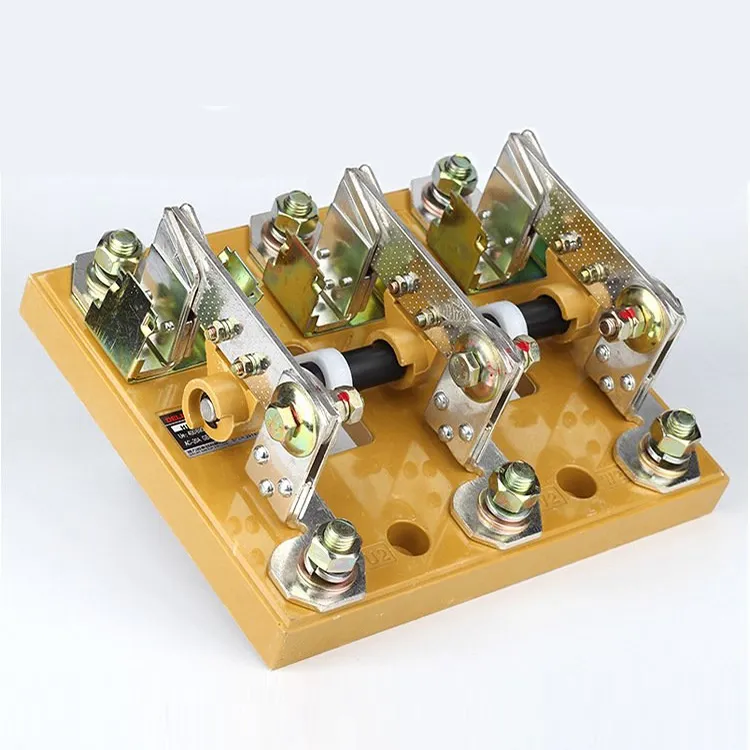

100 Amp 4 Pole Isolator Switch

Ofte stillede spørgsmål om produktion:

Q: Hvad er en 100 ampere 4-polet isolatorafbryder?

A: Det er en manuel kontakt designet til sikkert at afbryde et fireledersystem, typisk trefaset plus neutral, fra strømforsyningen. Den er vurderet til 100 ampere og giver et synligt og pålideligt isolationspunkt til vedligeholdelses- og sikkerhedsformål.

Spørgsmål: Hvordan adskiller en 100 ampere 4-polet isolatorkontakt sig fra en 100 amp 3-polet isolator?

A: En 3-polet isolator afbryder kun de tre fasede ledninger. En 4-polet isolator afbryder de tre faser og neutralen samtidigt, hvilket sikrer total kredsløbsisolering. Dette reducerer risikoen for reststrøm og giver højere sikkerhed i visse applikationer.

Q: Hvad er de vigtigste fordele ved at bruge en 100A 4-polet isolatorafbryder?

A: De vigtigste fordele omfatter fuldstændig afbrydelse af faser og neutral, et kompakt design, der sparer plads, nem installation og høj pålidelighed. Det giver et klart, synligt knækpunkt, der øger sikkerheden under vedligeholdelse.

Hot Tags: 100 Amp 4-polet isolatorafbryder, leverandør af industriel isolatorafbryder, elektrisk isolator engros
