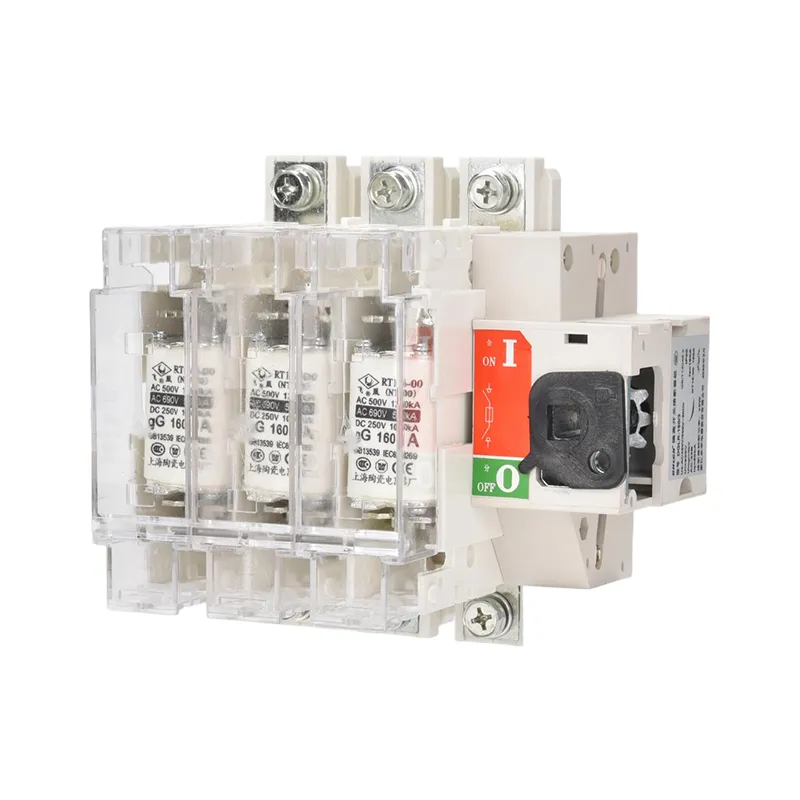

Artikeloversigt:Valg af en AC trefaset sikringsisolator kræver omhyggelig overvejelse af mærkestrøm, sikringskompatibilitet, polkonfiguration, installationsdimensioner og kortslutningsbeskyttelse. Wenzhou Xifa Electrical Equipment Co., Ltd. leverer strømdistributionskomponenter til transformatorsamlinger, elektriske paneler og industrielle strømsystemer. Denne vejledning forklarer de nøglefaktorer, købere bør tjekke, før de vælger en passende model.
Når vi vælger en AC trefaset sikringsisolator, overvejer vi først det udstyr, det vil betjene, og driftsbetingelserne for kredsløbet. Anvendelser som distributionsskabe, transformatorsamlinger og industrielle strømsystemer kan kræve forskellige strømværdier, monteringsarrangementer og beskyttelsesegenskaber.
Før man sammenligner modeller, bør købere bekræfte systemspændingen, forventet driftsstrøm, belastningskarakteristika, tilgængelig kortslutningsstrøm, installationsmiljø og påkrævet polkonfiguration.
For eksempel skal en sikringsisolator installeret på lavspændingssiden af en distributionstransformator matche kredsløbsklassificeringen og beskyttelsesskemaet for den komplette samling. Valg af model baseret på den aktuelle klassificering alene kan resultere i kompatibilitetsproblemer under installation eller drift.
Gennemgå tilgængelighedenle konfigurationer on den AC Three Phase Fuse Isolator Sheks beforud for færdiggørelse af specifikationerne.
Rammestrøm og sikringsmærkestrøm beskriver forskellige karakteristika. Ramme current identifikaltså tafbryderens strømklasse, mens sikringsmærkestrøm refererer til den nominelle værdi af den installerede sikring. Sikringen skal være kompatibel med kontakten og egnet til at beskytte det aktuelle kredsløb.
I henhold til de leverede produktspecifikationer fra Wenzhou Xifa Electrical Equipment Co., Ltd. spænder de tilgængelige rammestrømværdier fra 63 A til 630 A.
| Rammeaktuel | Angivne sikringsklassificeringer | Sikring størrelse |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160 A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Bemærk: Disse værdier opsummerer de medfølgende produktparametre. Bekræft den kompatible sikringstype og nøjagtige rating for den valgte model, før du bestiller.
Sikringen skal vælges i henhold til belastningen, lederens kapacitet og den nødvendige beskyttelseskoordinering. Motorkredsløb og transformerkredsløb kan have forskellige startstrømme og fejlkarakteristika, så den samme sikringsværdi er ikke passende for enhver applikation.
En trefaset sikringsisolatorkontakt kombinerer kredsløbsisolering med sikringsbaseret overstrømsbeskyttelse. Købere bør vurdere disse funktioner separat for at sikre, at enheden opfylder kravene til installationen.
En sikring alene bestemmer ikke kortslutningsydelsen for den komplette enhed. Kontakten, sikringen, lederne og opstrøms beskyttelsesudstyr skal koordineres i henhold til deres nominelle kapacitet. Vedligeholdelsesisolering skal også følge gældende elektriske sikkerhedsprocedurer.
Efter at have kontrolleret elektrisk kompatibilitet, bør købere verificere stangkonfigurationen, monteringsarrangementet, overordnede dimensioner og tilslutningsplads. Den medfølgende produktinformation omfatter tre- og firepolede konfigurationer samt installationsmuligheder for front- og sidetype for relevante modeller.
| Udvalgt vare | Hvad skal man tjekke | Hvorfor det betyder noget |
|---|---|---|
| Polkonfiguration | Tre-polet eller fire-polet model | Matcher krav til kredsløb og neutral isolation. |
| Monteringsarrangement | Installation af front- eller sidetype | Sikrer kompatibilitet med panellayoutet. |
| Dimensioner | Bredde, højde, dybde og monteringshulspositioner | Forhindrer interferens med ledninger og tilstødende komponenter. |
| Forbindelser | Kabel- eller samleskinnearrangement og lederkrav | Understøtter pålidelige elektriske forbindelser. |
For eksempel angiver de offentliggjorte dimensioner for 160 A frontserien dimension A som 164 mm for den tre-polede model og 200 mm for den fire-polede model. Denne forskel viser, hvorfor købere bør tjekke tegningen for den nøjagtige konfiguration i stedet for at antage, at modeller med samme rammeklassificering har identiske dimensioner.
Før du bestiller, skal du sammenligne producentens måltegning med panellayoutet. Tillad tilstrækkelig plads til håndtagsbetjening, kabelbøjning, elektriske spillerum og udskiftning af sikringer.
Teknisk dokumentation hjælper købere med at bekræfte, om et produkt opfylder projektets krav. Vi anbefaler at anmode om produktdatabladet, måltegningen, gældende testrapporter og bekræftelse af den kompatible sikringsstandard, før du godkender en model.
Wenzhou Xifa Electrical Equipment Co., Ltd. er specialiseret i forskning, udvikling og fremstilling af strømdistributionsprodukter til 0,4 kV til 35 kV systemer. Dens produktsortiment omfatter luftafbrydere, afbrydere i formstøbt hus, strømtransformatorer, potentielle transformere, lynafledere og udfaldssikringer.
Beliggende i Yueqing Economic Development Zone, Zhejiang, Kina, er virksomheden en filial af Conso Electrical Science and Technology Co., Ltd., som har fremstillet distributionstransformatorer, kompakte understationer og vakuumafbrydere siden 2006.
Virksomheden oplyser, at dets produkter er fremstillet under ISO 9001 kvalitetsstyring og ISO 14001 miljøledelsessystemer, og at relevante tekniske specifikationer opfylder CE og UL krav. Købere bør anmode om de relevante certifikater eller testrapporter for at verificere overensstemmelsesstatus for den specifikke model.
Andre købsovervejelser omfatter tilgængelighed af reservesikringer, installationsvejledning, leveringstid og teknisk support efter salg. Disse detaljer kan påvirke idriftsættelse og vedligeholdelse, især når afbryderen er en del af en større elektrisk distributionsenhed.
For produktdetaljer, besøg AC Three Phase Fuse Isolator Switch produktside eller kontakt Wenzhou Xifa Electrical Equipment Co., Ltd.
En AC trefaset sikringsisolatorkontakt bruges til at isolere et trefaset AC-kredsløb og give sikringsbaseret overstrømsbeskyttelse i kompatible lavspændingsdistributionssystemer. Typiske anvendelser omfatter distributionsskabe, transformatorsamlinger og industrielle kraftinstallationer.
Kontroller kredsløbets designstrøm, lederampacitet, belastningskarakteristika og fejltilstande. Vælg derefter en kompatibel kontaktramme og sikringsklassificering baseret på den nødvendige beskyttelseskoordinering og gældende elektriske standarder.
Rammestrøm identificerer afbryderens strømklasse, mens sikringsmærkestrøm identificerer den nominelle strømmærke for den installerede sikring. Den valgte sikring skal være kompatibel med kontakten og egnet til at beskytte kredsløbet.
Valget afhænger af kredsløbskonfigurationen og om neutral isolering er påkrævet. Bekræft polarrangementet i forhold til systemdesignet, jordingsskemaet og gældende installationsregler.
Kun hvis den specifikke enhed er klassificeret til den påtænkte koblingspligt. Kontroller producentens driftsværdier og anvendelseskategori i stedet for at antage, at hver isolator kan afbryde normal belastningsstrøm.
Angiv systemspænding, påkrævet strømmærke, sikringsspecifikation, polkonfiguration, monteringsarrangement, installationsdimensioner, mængde og gældende standarder. Et enkelt-line diagram eller paneltegning kan hjælpe med at bekræfte produktkompatibilitet.
Valg af en trefaset AC-sikringsisolator kræver en omhyggelig gennemgang af elektriske klassificeringer, sikringsegenskaber, installationsdimensioner og driftsforhold. Kontrol af disse detaljer før bestilling hjælper med at reducere installationsændringer og understøtter pålidelig drift i distributionssystemet. Wenzhou Xifa Electrical Equipment Co., Ltd. leverer produktinformation og teknisk support for at hjælpe kunder med at identificere passende konfigurationer til deres applikationer.
-
