11kv 1000 Kva på Load Tap Change Power Transformer

Wenzhou Xifa Electric Power Equipment Co., Ltd. er en pålidelig virksomhed med 20 års erfaring i 11kv 1000 kva på produktion af belastningsskiftestrømtransformere. Professionelt har vi dannet et ingeniørteam, der skal være ansvarlig for design af transformere, for at sikre deres sikre og effektive drift. I mellemtiden kontrollerer en gruppe faglærte arbejdere strengt kvaliteten under produktfremstillingsprocessen. I løbet af tyve år har der stort set ikke været nogen eftersalgsproblemer, og det har fået et meget godt ry i Kina.

Send forespørgsel

Produkt beskrivelse

Kernen af 11kv 1000 kva på belastningsskiftestrømtransformatoren bruger alle højkvalitets kornorienterede koldvalsede siliciumstålplader. Strukturen er fuldt skråtstillet og uden huller, og kernen er trinformet i flere niveauer med tre eller fem sømme. Lufttabet og støjen er lav. Den rullede kerne rulles direkte ved hjælp af specialudstyr, uden sømme, hvilket reducerer magnetisk modstand og resulterer i lavt lufttab.

Viklinger bruger kobbertråd af høj kvalitet. De er lavet ved at trække iltfri kobberstænger eller kobberspiraler. Dens former omfatter cylindriske, nye spiral- og splittyper osv., hvilket sikrer, at 11kv 1000 kva på belastningsudtagsskifte-strømtransformatoren har tilstrækkelig elektrisk styrke, mekanisk styrke og varmeafledningskapacitet.

Olietanken er lavet af stålplader af høj kvalitet, der er svejset sammen. Varmeafledningskomponenterne bruger køleplader af typen chip, ekspansionskøleplader eller bølgepapolietanke. Olietanken gennemgår pålidelige tætningstest på fabrikken. Efter at de indre og ydre overflader er syrevasket og fosfateret, males 11kv 1000 kva på belastningstransformatoren med tre basis- og en overfladebelægning, som er både korrosionsbestandig og elegant.

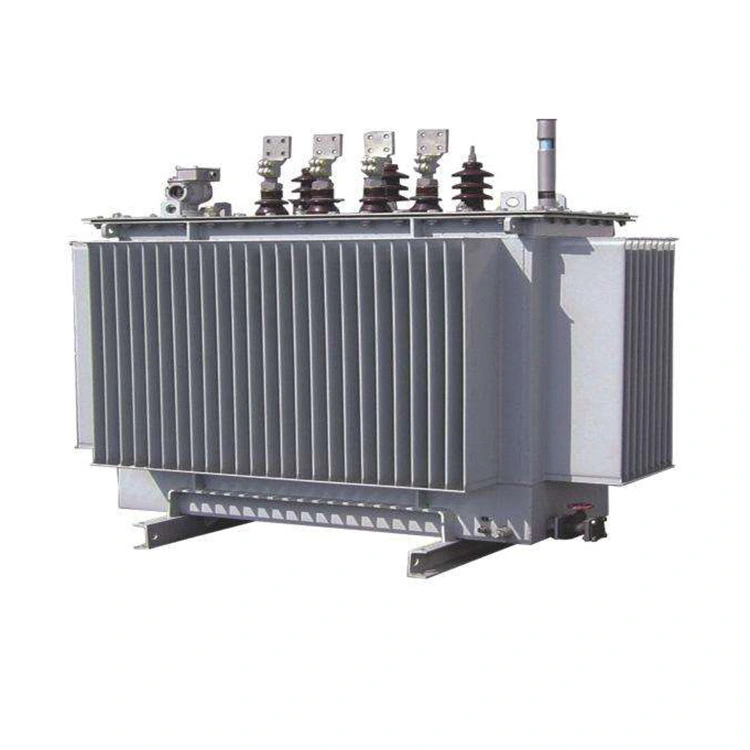

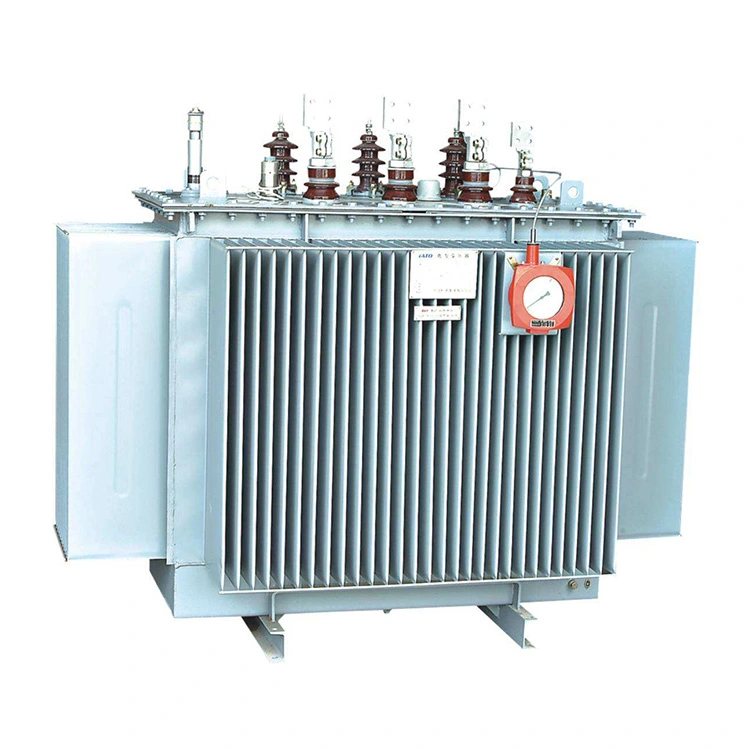

11kv 1000 Kva On Load Tap Change Power Transformer

Teknisk specifikation:

Produktnavn	11kv 1000 kva på belastningshaneskift strømtransformer
Høj spænding	11 kV
Tryk på	±4×2,5 %
Lav spænding	0,4 kV
Tilslut gruppe	Yyn0; Dyn11
Tom belastningsstrøm	0,6 %
Tab uden belastning	≤0,8 kW
Lasttab	≤10,3 kW
Impedansspænding	4,5 %

Q:Hvorfor bruges siliciumstålplader som kernen i 11kv 1000 kva på belastningsudtagsskiftestrømtransformere?

A: De almindelige transformatorkerner er normalt lavet af siliciumstålplader. Siliciumstål er en type stål, der indeholder silicium, med siliciumindholdet fra 0,8% til 4,8%. At bruge siliciumstål som kernen i en transformer skyldes, at siliciumstål i sig selv er et meget magnetisk materiale. I en strømførende spole kan den generere en stor magnetisk induktionsintensitet og derved reducere transformatorens volumen.

Vi ved, at 11kv 1000 kva on load tap change power transformer i virkeligheden fungerer under en vekselstrømstilstand. Effekttab forekommer ikke kun i spolens modstand, men er også til stede i jernkernen på grund af den vekslende elektromagnetiske påvirkning. Strømtabet i jernkernen kaldes normalt "jerntab", og det skyldes to årsager: den ene er "hysteresetab", og den anden er "hvirvelstrømstab".

Hysteresetab er det jerntab, der genereres af kernen under magnetisering på grund af hysterese-fænomenet. Størrelsen af dette tab er proportional med det område, der er omsluttet af materialets magnetiske hysterese-løkke. Den magnetiske hystereseløkke af siliciumstål er smal, så brugen af den som kerne i en transformer resulterer i mindre hysteresetab, hvilket reducerer opvarmningsgraden markant.

I mellemtiden kan siliciumstål på grund af tilstedeværelsen af siliciumelementer øge modstandsevnen af jernkernematerialet betydeligt, effektivt undertrykke de inducerede hvirvelstrømme, der genereres af det vekslende magnetfelt i jernkernen, og i høj grad reducere hvirvelstrømtab.

Den laminerede og stablede struktur af siliciumstålplader, kombineret med deres egne lavtabskarakteristika, gør det muligt for 11kv 1000 kva på belastningsudtagsskifte-transformatorens jernkerne at have en lavere temperaturstigning under strømfrekvens AC-forhold og fungere mere energieffektivt og stabilt.
