Power Transformer 200kva med 15kv til 0,4kv

Med rig erfaring med produktion og fremstilling er Wenzhou Xifa Electric Power Equipment Co., Ltd. en producent og leverandør af krafttransformatorer 200kva gange 15kv til 0,4kv.Siden 2006 har virksomheden konsekvent fokuseret på kvalitet som sit kerneprincip og har været dedikeret til at levere fremragende kvalitetsprodukter og samtidig opretholde konkurrencedygtige priser. Virksomheden tilbyder kundeorienterede tjenester og værdsætter at opbygge partnerskaber med sine kunder. Og vi har kapaciteten til masseproduktion for at imødekomme vores kunders forskellige behov.

Send forespørgsel

Produkt beskrivelse

krafttransformer 200kva gange 15kv til 0,4kv er en type krafttransformer med en nominel kapacitet på 200 kva, en indgangsspænding på 15 kv og en udgangsspænding på 0,4 kv.

Vores virksomhed bruger orienteret siliciumstål med høj magnetisk ledningsevne, som videreforarbejdes til koldvalsede siliciumstålplader af høj kvalitet og derefter stablet sammen. Brug af folie til vikling af spoler og nye isoleringsmaterialer og -processer, krafttransformatoren 200kva x 15kv til 0,4kv har høj temperaturbestandighed, stødmodstand og et fuldt forseglet strukturdesign.

Designet af den fuldt forseglede struktur sikrer stabil transformatoroliekvalitet, forlænger vedligeholdelsescyklussen, og samtidig produceres den samlede olietank bestående af køleplader af bølgepladetype ved hjælp af fosfatering og flerlags antirustsprøjteprocesser, som har fremragende vejrbestandighed.

Tilslutningsgruppen for strømtransformatoren 200kva med 15kv til 0,4kv er Dyn11, som reducerer påvirkningen af harmoniske på strømnettet og forbedrer strømforsyningskvaliteten.

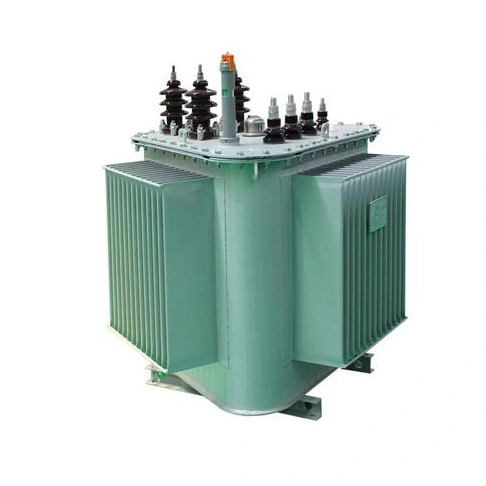

Power Transformer 200kva By 15kv To 0 4kv

Teknisk parameter:

Produktnavn	krafttransformer 200kva gange 15kv til 0,4kv
Høj spænding	15 kV
Lav spænding	0,4 kV / 400 V
Gruppe til at slutte sig til	Dyn11
Kortslutningsimpedans	Storbritannien = 4 %
Type af køling	ONAN / Olie Naturlig Luft Naturlig
Tab uden belastning	P₀ ≈ 330 W
Belastningstab ved 75 ℃	Pₖ ≈ 2860 W

Spørgsmål: Hvilke inspektionsartikler skal en krafttransformator 200kva gange 15kv til 0,4kv gennemgå, før den forlader fabrikken?

A: For at sikre en stabil og effektiv drift af transformeren vil en række tests blive udført på transformeren, før den fremstilles. Til DC-modstandstesten skal du måle DC-modstanden for de trefasede viklinger med høj og lav spænding, kontrollere trefasebalancehastigheden og fejlfinde knækkede ledninger og dårlig lodning. Til spændingsforholdstesten skal du måle det faktiske 15kV/0,4kV-forhold, bekræfte nøjagtigheden af udtagspositionen, og der er ingen fejl i antallet af omdrejninger. Til isolationsmodstandstesten skal du bruge en multifunktionsmåler til at måle isolationen mellem høj og lav spænding og mellem høj og lav spænding og jord, og afgøre, om isoleringen er kvalificeret. Strømfrekvensmodstandsspændingstesten består modståspændingstesten mellem høj- og lavspænding til jord, mellem lavspænding til jord og mellem høj- og lavspænding for at vurdere isolationsstyrken mv.

Spørgsmål: Hvorfor er det nødvendigt at udføre impulslukningstesten på nyinstallerede eller overtrukket krafttransformere 200kva gange 15kv til 0,4kv, før de sættes i drift?

A: Fjernelse af tomgangstransformatorerne i elnettet vil forårsage driftsoverspænding. I et lille strømjordingssystem kan amplituden af denne overspænding nå 3 til 4 gange den nominelle fasespænding; i et stort jordforbindelsessystem kan amplituden af den operationelle overspænding også nå 3 gange den nominelle fasespænding. For at teste, om transformatorens isolering kan modstå den nominelle spænding og den operationelle overspænding under drift, bør der derfor udføres adskillige impulslukningstest, før strømtransformatorerne 200kva gange 15kv til 0,4kv sættes i drift.

Derudover vil der, når tomgangstransformatoren sættes i drift, blive genereret en excitationsstødstrøm med en værdi, der kan nå 6 til 8 gange den nominelle strøm. Da excitationsstødstrømmen vil generere en stor elektrodynamisk kraft, er udførelse af impulslukningstesten også en effektiv foranstaltning til at overveje den mekaniske styrke af krafttransformatorerne 200kva med 15kv til 0,4kv og om relæbeskyttelsen vil fejle.
