Valg af enAir Circuit Breaker ACBhandler ikke kun om at matche nuværende ratings. For ingeniører, tavlebyggere, fabriksejere, projektentreprenører og indkøbsteams er den virkelige udfordring at vælge en afbryder, der kan beskytte udstyr, reducere nedetid, tilpasse koblingsanlæggets design, understøtte fremtidig belastningsudvidelse og forblive pålidelig efter mange års drift. Denne artikel forklarer, hvordan en Air Circuit Breaker ACB fungerer, hvor den er almindeligt anvendt, hvilke specifikationer der betyder mest, og hvordan købere kan undgå dyre fejl under udvælgelsen. Den introducerer også praktiske indkøbsovervejelser for at arbejde medWenzhou Xifa Electrical Equipment Co., Ltd.ved indkøb af ACB-løsninger til industrielle og kommercielle strømsystemer.
Indholdsfortegnelse
I et lavspændingsstrømdistributionssystem behandles hovedafbryderen ofte som ét punkt på en indkøbsliste. Det er en risikabel måde at se det på. En Air Circuit Breaker ACB er normalt installeret på et kritisk punkt i systemet, såsom det indgående panel, hovedfordelingsskab, generatorudgangspanel, transformer sekundær side eller store feeder kredsløb. Når den ikke tripper ordentligt, er resultatet muligvis ikke en lille elektrisk fejl. Det kan blive produktionsstop, beskadigelse af udstyr, brandrisiko eller dyr nødvedligeholdelse.
Mange købere søger kun efter en ACB efter nuværende vurdering, såsom 630A, 1000A, 1600A, 2000A eller 3200A. Nuværende vurdering betyder selvfølgelig noget, men det er ikke hele historien. Afbryderen skal også matche installationsstedets kortslutningsniveau, beskyttelseskravene til belastningen, koblingsanlægget, driftsmiljøet og anlæggets vedligeholdelsesplan.
En god Air Circuit Breaker ACB giver det elektriske system en kontrolleret måde at afbryde unormal strøm. Det beskytter kabler, samleskinner, transformere, generatorer, motorer og downstream-udstyr. Endnu vigtigere, det giver vedligeholdelsesteams selvtillid. Når et system er bygget op omkring en afbryder med stabil mekanisk handling, nøjagtig udløsning og klare beskyttelsesindstillinger, bliver hele fordelingsrummet lettere at styre.
Det egentlige købsspørgsmål er ikke blot "Hvor meget koster afbryderen?" Et bedre spørgsmål er: "Vil denne afbryder stadig beskytte mit system korrekt, når der opstår en fejl på det værst mulige tidspunkt?"

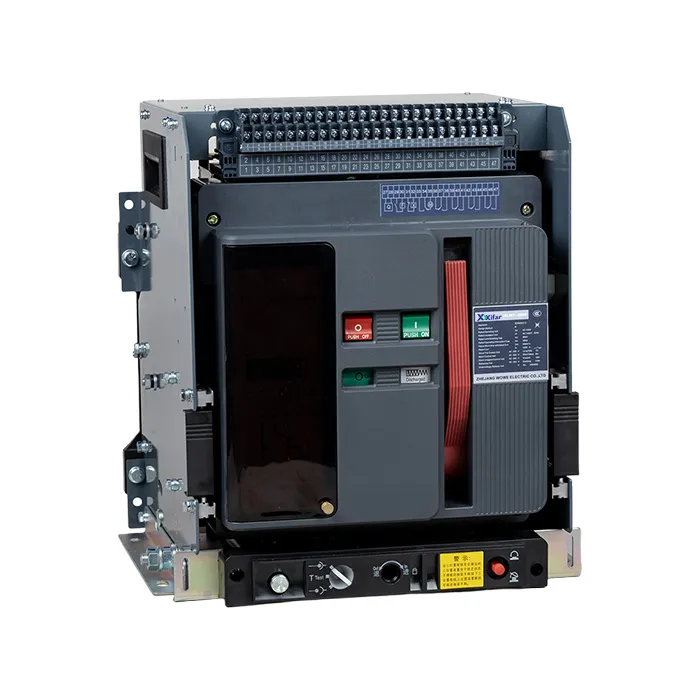

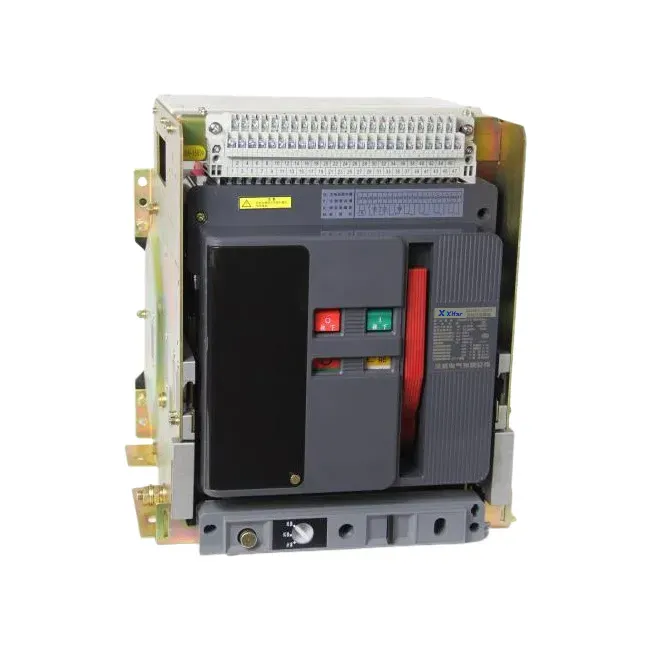

En Air Circuit Breaker ACB er en lavspændingsafbryder- og beskyttelsesenhed, der bruger luft som lysbueslukningsmiddel. Når kontakterne adskilles under fejlafbrydelse, dannes en elektrisk lysbue. Afbryderen styrer og afkøler lysbuen gennem lysbueslider, indtil strømmen afbrydes sikkert. Dette design gør ACB'er velegnede til højstrøms lavspændingsapplikationer, hvor pålidelighed, vedligeholdelsesdygtighed og justerbar beskyttelse er vigtige.
I praktisk brug kan en Air Circuit Breaker ACB udføre flere vigtige funktioner. Den kan manuelt eller elektrisk tænde og slukke for kredsløbet. Den kan udløse automatisk, når der opstår overbelastning, kortslutning, underspænding eller jordfejl, afhængigt af overstrømsenhedens konfiguration. I mange moderne elektriske systemer understøtter intelligente udløseenheder også måling, kommunikation, fejlregistreringer og justerbare beskyttelseskurver.
Sammenlignet med mindre afbrydere vælges en ACB ofte til hovedstrømfordelingsniveauet, fordi den kan håndtere højere rammestrømme og stærkere fejlafbrydelseskrav. Det er også nemmere at efterse og vedligeholde i store el-skabe, især når man bruger et udtræksdesign. For faciliteter, der ikke har råd til lang nedetid, er denne vedligeholdelsesevne ikke en lille fordel.
Købere kæmper sjældent, fordi de ikke kan finde en Air Circuit Breaker ACB. De kæmper, fordi for mange modeller ligner hinanden på papiret. En lav pris kan se attraktiv ud i starten, men det forkerte valg kan føre til mismatch, installationsforsinkelse, overophedning, generende snuble, dårlig selektivitet eller vanskelig eftersalgssupport.
For panelbyggere er dimensionskompatibilitet ofte et stort problem. En afbryder, der ikke passer til kabinetdesignet, kan påvirke samleskinnelayout, døråbning, betjeningshåndtagsposition og vedligeholdelsesplads. For fabriksbrugere er den største bekymring normalt stabil drift. De har brug for en afbryder, der udløser, når den skal, forbliver lukket, når systemet er sundt, og som kan serviceres uden unødvendig nedetid.
For entreprenører er leveringshastighed og dokumentation også vigtig. Et projekt kan kræve produktfotos, tegninger, ledningsdiagrammer, testrapporter, certifikater, navnepladedetaljer og pakningsoplysninger før forsendelse. Hvis leverandøren ikke kan reagere klart, kan projektplanen lide.
| Købers bekymring | Hvorfor det betyder noget | Hvad skal bekræftes før bestilling |
|---|---|---|
| Nuværende vurdering uoverensstemmelse | En underdimensioneret afbryder kan overophedes eller udløse for ofte, mens en overdimensioneret afbryder kan reducere beskyttelsesnøjagtigheden. | Nominel strøm, rammestørrelse, belastningstype, fremtidig udvidelsesgodtgørelse. |
| Utilstrækkelig brudkapacitet | Afbryderen må ikke sikkert afbryde høj fejlstrøm på installationsstedet. | Icu, Ics, kortslutningsberegning på stedet, transformerkapacitet. |
| Forkert installationsstruktur | Afbryderen passer muligvis ikke til koblingsudstyret eller kan være ubelejligt at vedligeholde. | Fast type eller udtrækstype, dimensioner, paneludskæring, skinneforbindelse. |
| Upræcis beskyttelsesindstilling | Dårlig koordinering kan forårsage unødvendige nedlukninger eller manglende isolering af den korrekte fejlzone. | Overstrømsenhedstype, langtidsforsinkelse, korttidsforsinkelse, øjeblikkelig og jordfejlsindstillinger. |
| Svag teknisk support | Købere kan blive udsat for forsinkelser under installation, test eller idriftsættelse. | Leverandørresponshastighed, tegninger, manualer, ledningsstøtte, eftersalgsservice. |
Et professionelt valg af Air Circuit Breaker ACB starter med det elektriske system, ikke med katalogsiden. Før de bekræfter modellen, bør købere indsamle grundlæggende projektoplysninger, herunder nominel spænding, nominel strøm, frekvens, antal poler, kortslutningsniveau, skabstype, driftsmetode, beskyttelseskrav og kommunikationsbehov.
Nominel strøm er normalt det første parameter, købere nævner. Imidlertid er den nominelle servicekortslutningsbrudkapacitet lige så vigtig. En afbryder med en høj ultimativ brydekapacitet, men lavere driftsbrudkapacitet, er muligvis ikke det bedste valg til krævende industrielle systemer. For kritiske belastninger bør købere være opmærksomme på både Icu- og Ics-værdier.
Turenheden fortjener særlig opmærksomhed. En grundlæggende beskyttelsesenhed kan være nok til et simpelt distributionspanel, mens en moderne fabrik, datacenter, kommerciel bygning eller vedvarende energiprojekt kan kræve mere avancerede beskyttelses- og overvågningsfunktioner. Justerbare indstillinger kan hjælpe med at forbedre selektiviteten mellem upstream- og downstream-enheder.
Et praktisk tip til indkøbsteams: Når du beder om et tilbud, skal du sende leverandøren paneltegning, systemspænding, mærkestrøm, polnummer, påkrævet brydeevne, installationstype og tilbehørsliste sammen. Dette reducerer frem og tilbage kommunikation og undgår modelfejl.
Købere sammenligner ofte ACB'er med MCCB'er og VCB'er. Forskellen handler ikke om, hvilken der er universelt bedre. Det afhænger af spændingsniveau, strømområde, installationsposition, beskyttelsesbehov, vedligeholdelsesforventning og budget.
En Circuit Breaker med støbt kabinet er meget brugt til fødekredsløb med lavere strømstyrke, maskinpaneler og kompakte distributionsapplikationer. Det er økonomisk, kompakt og nemt at installere. Men når systemstrømmen bliver højere, og beskyttelseskravene bliver mere avancerede, bliver en Air Circuit Breaker ACB mere egnet.
En vakuumafbryder bruges normalt i mellemspændingssystemer. Dens lysbueslukning foregår inde i en vakuumafbryder, som er forskellig fra luftbuesliskestrukturen på en ACB. Enkelt sagt vælges ACB'er almindeligvis til lavspændings hoveddistribution, mens VCB'er vælges til mellemspændingsdistribution.
| Afbrydertype | Fælles spændingsniveau | Typisk brug | Hovedfordel |
|---|---|---|---|
| Air Circuit Breaker ACB | Lavspændingsstrømfordeling | Hovedindgående panel, stor feeder, generatorudgang, transformer sekundær side | Høj strømkapacitet, justerbar beskyttelse, bekvem vedligeholdelse, intelligente muligheder |
| Støbt kabinet afbryder MCCB | Lavspændingsfordeling | Afgreningskredsløb, mindre feeders, maskinpaneler | Kompakt størrelse, økonomisk pris, nem installation |
| Vakuum afbryder VCB | Mellemspændingsfordeling | Understationer, mellemspændingsanlæg, industrielle elnet | Kraftig lysbueslukning i vakuum, velegnet til mellemspændingsafbrydelse |
En Air Circuit Breaker ACB bruges ofte overalt, hvor lavspændingsstrømfordeling har brug for stærk beskyttelse og pålidelig kobling. Det optræder i industrianlæg, kommercielle bygninger, datacentre, eldistributionsrum, hospitaler, lufthavne, jernbanetransitfaciliteter, vandbehandlingsanlæg, mineprojekter og vedvarende energisystemer.
I produktionsanlæg kan ACB beskytte værkstedets hovedindgående linje. I en erhvervsbygning kan den fungere som hovedafbryder i lavspændingstavlen. I et datacenter kan det hjælpe med at beskytte kritiske strømveje, hvor nedetid er ekstremt dyrt. I vedvarende energistationer kan ACB'er bruges i lavspændingsfordelingsskabe forbundet med transformere, invertere eller hjælpesystemer.
Fællespunktet i alle disse applikationer er enkelt: Systemet har brug for en pålidelig enhed ved en nøglebeskyttelsesposition. Når den elektriske belastning er stor, fejlstrømmen er alvorlig, og driftsmiljøet ikke kan tolerere gentagne fejl, bliver en korrekt valgt Air Circuit Breaker ACB en nødvendig investering frem for en valgfri komponent.
En pålidelig leverandør bør gøre mere end at sælge en afbryder. Leverandøren bør forstå arbejdsforholdene bag ordren. For købere, der ikke er el-specialister, betyder dette endnu mere. Klar teknisk kommunikation kan forhindre forkert modelvalg inden produktionen begynder.
Wenzhou Xifa Electrical Equipment Co., Ltd. leverer elektriske produkter til strømdistributionsapplikationer, herunder Air Circuit Breaker ACB-løsninger til lavspændingssystemer. For købere ligger værdien ikke kun i selve produktet, men også i modelanbefaling, produktionskapacitet, tilpasningsmuligheder, fabrikstest og kommunikationssupport før og efter levering.
Når købere vurderer en leverandør, bør de stille praktiske spørgsmål. Kan leverandøren levere tekniske tegninger? Kan de anbefale den korrekte strømværdi og brudkapacitet baseret på projektoplysninger? Kan de understøtte strukturer af fast type og udtrækstype? Kan de levere tilbehør såsom motoroperatører, shuntudløser, underspændingsudløser, hjælpekontakter og intelligente overstrømsrelæer? Kan de reagere hurtigt, når installatøren har spørgsmål?
| Leverandørevalueringspunkt | Hvad en køber skal kigge efter |
|---|---|
| Produktsortiment | Flere strømværdier, polmuligheder, driftstilstande og tilbehørskonfigurationer. |
| Teknisk support | Klar kommunikation om valg, tegninger, ledninger, installation og idriftsættelse. |
| Kvalitetskontrol | Rutinemæssig fabriksinspektion, kontrol af mekanisk drift, kontrol af isolering og verifikation af udløsningsydelse. |
| Tilpasningsevne | Support til projektspecifikke krav, kabinettilpasning, tilbehør og emballagebehov. |
| Koordinering af levering | Rimelig leveringstid, eksportpakning, forsendelsesdokumenter og responsive ordreopdateringer. |
Selv en højkvalitets Air Circuit Breaker ACB har brug for korrekt installation og periodisk inspektion. Elektrisk beskyttelsesudstyr fungerer under mekanisk, termisk og elektrisk belastning. Støv, fugt, løse forbindelser, forældet fedt, kontaktslid og dårlige driftsforhold kan reducere langsigtet pålidelighed.
En vedligeholdelsesplan behøver ikke at være kompliceret, men den skal være konsekvent. Operatører bør holde koblingsudstyret rent og tørt, kontrollere for unormal opvarmning, inspicere tilslutningernes tæthed, verificere betjeningsmekanismen og gennemgå tripregistreringer, når de er tilgængelige. For ACB'er af udtrækstype skal reolmekanismen betjenes korrekt for at undgå mekanisk skade.
I mange tilfælde er afbryderfejl ikke pludselig. Der er advarselsskilte, såsom usædvanlig støj, brændende lugt, synlig misfarvning, ustabil lukkefunktion, hyppige gener eller unormal temperaturstigning ved terminaler. At ignorere disse tegn kan gøre et håndterbart vedligeholdelsesproblem til en alvorlig elektrisk ulykke.
Hovedformålet med en Air Circuit Breaker ACB er at beskytte lavspændingsstrømdistributionssystemer mod overbelastning, kortslutning, jordfejl og andre unormale elektriske forhold. Det giver også operatører mulighed for at skifte store kredsløb sikkert under normal drift eller vedligeholdelse.
En Air Circuit Breaker ACB bruges hovedsageligt i lavspændingsdistributionssystemer. Til mellemspændingsapplikationer er en vakuumkredsløbsafbryder VCB normalt et mere egnet valg. Købere bør bekræfte systemspændingen, før de vælger afbrydertype.
ACB'er af fast type er ofte mere kompakte og økonomiske. ACB'er af udtrækstype er nemmere at inspicere, udskifte og vedligeholde uden større demontering af kabinettet. For vigtige kraftsystemer, hvor vedligeholdelseshastigheden har betydning, foretrækkes ofte udtrækstypen.
Hvis systemet kræver justerbar beskyttelse, aktuel visning, fejlregistreringer, kommunikation eller bedre koordinering med andre beskyttelsesanordninger, er en intelligent overstrømsrelæ et praktisk valg. Til simplere systemer kan en grundlæggende overstrømsrelæ være nok.
Den nominelle strøm bør vælges i henhold til den faktiske belastningsstrøm, transformatorkapacitet, kabelstørrelse, temperaturforhold og fremtidig udvidelsesplan. Det bør ikke kun vælges ved at gætte eller kopiere et gammelt modelnummer.
Brydekapacitet viser, om afbryderen sikkert kan afbryde en høj kortslutningsstrøm. Hvis den valgte afbryder har utilstrækkelig brydeevne, kan den svigte under en alvorlig fejl. Dette er en af de vigtigste sikkerhedsparametre i ACB-valg.
Ja. Afhængigt af projektets behov kan købere anmode om forskellige strømklassifikationer, polnumre, driftstilstande, installationsstrukturer, udløserenheder, tilbehør og emballagekrav. Det er bedst at give projektdetaljer før tilbud.
Du skal angive nominel spænding, nominel strøm, polnummer, brudkapacitet, installationstype, driftstilstand, krav til overstrømsrelæ, tilbehørsliste, mængde, projektdestination og eventuelle skabstegninger, hvis de er tilgængelige. Dette hjælper leverandøren med at anbefale den korrekte Air Circuit Breaker ACB mere nøjagtigt.
Valg af en luftstrømafbryder ACB er en beslutning, der påvirker systemsikkerhed, vedligeholdelseseffektivitet og langsigtede driftsomkostninger. En velafstemt afbryder hjælper med at beskytte værdifuldt udstyr, reducere uplanlagt nedetid og give dit elektriske team mere selvtillid, når de administrerer kritiske distributionssystemer.
Hvis du planlægger et lavspændingsdistributionsprojekt, opgraderer koblingsudstyr, indkøber ACB'er til panelmontering eller sammenligner modeller for et industrielt anlæg, kan Wenzhou Xifa Electrical Equipment Co., Ltd. hjælpe dig med at gennemgå de vigtigste valgpunkter og give passende produktmuligheder baseret på din applikation.
For modelvalg, tekniske detaljer, tilbudssupport eller tilpassede Air Circuit Breaker ACB-krav, venligstkontakt osi dag og del dine projektspecifikationer. Vores team hjælper dig med at finde en praktisk, sikker og omkostningseffektiv løsning til dit strømdistributionssystem.
