I et travlt datacenter fyldt med tusindvis af servere skal hver watt strøm, der forbruges, overvåges med præcision. Facility manager er afhængig af et netværk af målere til at spore energiforbrug, identificere ineffektivitet og allokere omkostninger. I hjertet af hver af disse målere ligger enStrømtransformer CT—en beskeden sensor, der lydløst udfører en af de mest kritiske opgaver inden for elektrisk måling. Uden denne komponent ville nøjagtig strømovervågning være næsten umulig. Strømtransformatorer er den essentielle bro mellem højspændings-, højstrømsverdenen af strømdistribution og den følsomme, laveffektelektronik i moderne målesystemer.
Så hvad gør en Current Transformer CT til nøglesensoren for elektriske målesystemer? Svaret ligger i tre grundlæggende egenskaber: Præcis strømmåling over et bredt dynamisk område, fuldstændig galvanisk isolation mellem det primære kredsløb og måleudstyret og evnen til at levere et standardiseret lavstrømsoutput, der nemt kan behandles af målere og beskyttelsesrelæer. Denne artikel vil udforske designprincipper, ydeevnekarakteristika og anvendelsesovervejelser, der gør strømtransformatorer uundværlige i elektrisk måling. Fra fysikken i magnetisk induktion til de praktiske udfordringer med nøjagtighed og mætning, vil vi dissekere den teknik, der gør disse enheder i stand til at levere pålidelige målinger i alt fra boligundermålere til højspændingstransformatorstationer.

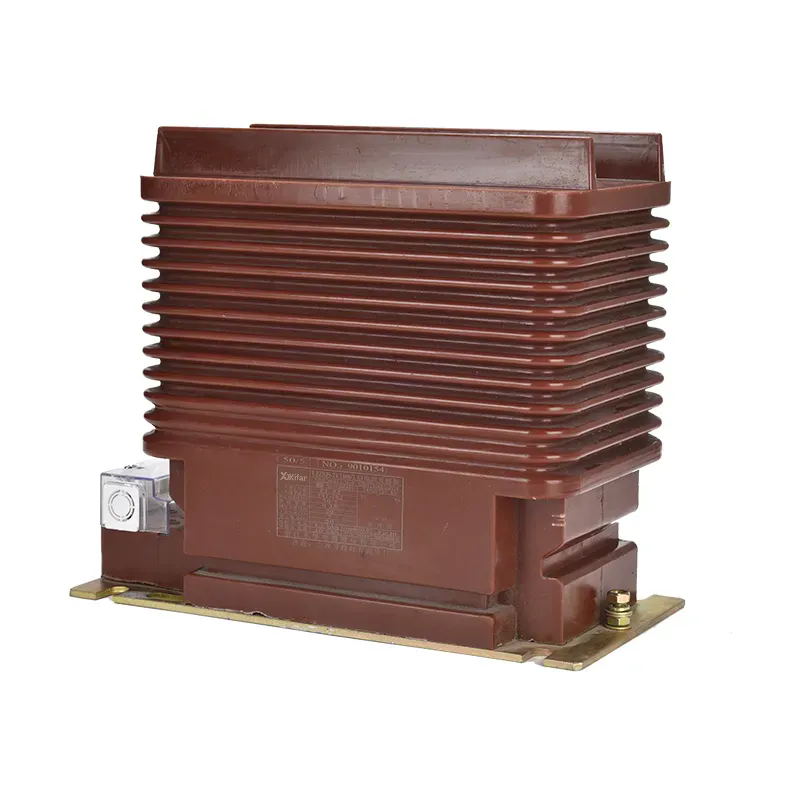

En Current Transformer CT er en type instrumenttransformer designet til at producere en reduceret, nøjagtigt skaleret strøm, der er proportional med strømmen, der flyder i en primær leder. Det er en passiv enhed, der fungerer efter princippet om elektromagnetisk induktion. Den primære leder - ledningen, der bærer strømmen, der skal måles - passerer gennem CT'ens kerne, som typisk er en ring af højpermeabilitet magnetisk materiale såsom siliciumstål eller en nanokrystallinsk legering. Denne primære leder fungerer som en enkelt-sving primær vikling. Den sekundære vikling, der består af mange vindinger af isoleret kobbertråd viklet rundt om kernen, giver udgangsstrømmen. Når vekselstrøm løber gennem den primære leder, skaber det en varierende magnetisk flux i kernen. Denne flux inducerer en strøm i den sekundære vikling, der er proportional med den primære strøm, skaleret af vindingsforholdet.
Forestil dig en strømtransformator som en præcisionsvægt, der måler vægten af en elefant ved at veje en lille, repræsentativ prøve. Den primære strøm er elefanten - stor og uhåndterlig. Den sekundære strøm er den lille prøve - nem at måle og sikker at håndtere. CT'ens drejningsforhold bestemmer skaleringsfaktoren. For eksempel betyder en 1000:5 CT, at når 1000 ampere strømmer gennem det primære, vil 5 ampere strømme gennem det sekundære kredsløb. Denne standardiserede 5 A (eller 1 A) sekundære udgang gør det muligt at fremstille målere, relæer og andet overvågningsudstyr som standardiserede, udskiftelige enheder, uden at det behøver at være designet til de høje strømme og spændinger i det primære kredsløb. Dette er den grundlæggende årsag til, at Current Transformer CT er rygraden i moderne elektrisk måling.
Kernematerialet er en kritisk faktor i CT'ens ydeevne. Kernen skal have høj permeabilitet for effektivt at koncentrere den magnetiske flux, og den skal have lav hysterese for at minimere tab. Kernen skal også have en lineær magnetiseringskurve for at sikre, at forholdet mellem primær og sekundær strøm forbliver konstant over hele strømområdet. PåWenzhou Xifa Electrical Equipment Co., Ltd.,vi fremstiller Current Transformer CT-kerner ved hjælp af højkvalitets kornorienteret siliciumstål, udvalgt for dets fremragende magnetiske egenskaber og lave koercitivitet. Vores fabriks erfaring inden for kernedesign og viklingsteknologi sikrer, at vores nuværende transformere leverer pålidelig, nøjagtig ydeevne på tværs af en bred vifte af applikationer.
Sikkerhed er den primære årsag til, at strømtransformatorer bruges i måleapplikationer. Direkte tilslutning af en måler til et højspændings- og højspændingskredsløb ville være ekstraordinært farligt. Måleren skal vurderes til den fulde primære spænding (som kan være hundredvis af kilovolt) og strøm (som kan være tusindvis af ampere). Dette ville være fysisk stort, uoverkommeligt dyrt og i sagens natur farligt. Current Transformer CT løser elegant dette problem ved at give galvanisk isolering. Der er ingen direkte elektrisk forbindelse mellem det primære kredsløb og det sekundære kredsløb. Den primære er adskilt fra den sekundære af kernens isolering og den fysiske afstand mellem viklingerne. Denne isolation sikrer, at måleren og operatøren ikke udsættes for de farlige spændinger og strømme i det primære system.
Det sekundære kredsløb i en Current Transformer CT er designet til at være sikkert at arbejde med. Den typiske sekundære udgang er enten 5 A eller 1 A, som let håndteres af standardmålere og beskyttelsesrelæer. Spændingen over de sekundære terminaler holdes også lav. Dette sikkerhedsaspekt er ikke kun en bekvemmelighed; det er et grundlæggende sikkerhedskrav. Det sekundære kredsløb på en CT må aldrig åbnes, mens den primære strømforsyning er aktiveret. Hvis det sekundære kredsløb er åbent, vil den høje impedans af de sekundære terminaler få kernefluxen til at stige til farlige niveauer, hvilket genererer en højspænding, der kan være dødelig for personalet og ødelæggende for udstyr.
Til måleapplikationer er denne sikkerhed altafgørende. En Current Transformer CT gør det muligt at installere en måler sikkert på et sted, der er praktisk til aflæsning og vedligeholdelse. Måleren kan placeres i et panel, monteres på en væg eller endda placeres fjernt fra det primære kredsløb. Dette er især vigtigt i moderne datacentre, industrielle faciliteter og kommercielle bygninger, hvor centraliserede energistyringssystemer kræver nøjagtige målinger på flere punkter. Vores fabrik i Xifa designer sin Current Transformer CT med sikkerhed i tankerne, ved at bruge isoleringsmaterialer af høj kvalitet og robust konstruktion for at sikre pålidelig isolering i hele produktets levetid.
For enhver måleapplikation er nøjagtighed den mest kritiske præstationsparameter. Nøjagtigheden af en Current Transformer CT udtrykkes i form af dens nøjagtighedsklasse, som definerer den tilladte fejl i forholdet mellem den primære og sekundære strøm og den tilladte faseforskydning. Nøjagtighedsklassen er specificeret ved en kombination af et bogstav og et tal. Til måleapplikationer er de mest almindelige nøjagtighedsklasser 0,1, 0,2, 0,5, 1 og 3. Tallet angiver den maksimale procentvise fejl ved mærkestrøm. For eksempel har en klasse 0,5 CT en maksimal forholdsfejl på 0,5 % ved den nominelle strøm.
Faseforskydningen er også kritisk for nøjagtig effektmåling. I et trefaset system kan fasefejl i CT'erne forårsage betydelige fejl i måling af aktiv og reaktiv effekt. Nøjagtighedsklassen definerer også den maksimale faseforskydning. For eksempel har en klasse 0,5 CT en maksimal faseforskydning på 20 minutter (0,33 grader). Nøjagtighedsklassen måles ved en specifik belastning (belastning) og ved en specifik procentdel af mærkestrømmen (typisk 100%). Nøjagtigheden af en CT er ikke konstant over hele dens område; den er typisk mest nøjagtig ved den nominelle strøm og forringes ved meget lave strømme og ved strømme over mærkeværdien.
Følgende tabel opsummerer nøjagtighedsklasserne og deres typiske måleanvendelser.
| Nøjagtighedsklasse | Max Ratio Fejl | Max faseforskydning | Typisk anvendelse |
| 0.1 | 0,1 % | 5 minutter | Præcisionsmåling, kalibrering, standarder |
| 0.2 | 0,2 % | 10 minutter | Høj nøjagtig indtægtsmåling |
| 0.5 | 0,5 % | 20 minutter | Kommerciel og industriel måling |
| 1.0 | 1,0 % | 60 minutter | Almindelig måling |
| 3.0 | 3,0 % | Ikke specificeret | Kun indikation |
At vælge den korrekte nøjagtighedsklasse er en kritisk beslutning. For indtægtsmålingsapplikationer, hvor målingerne bruges til fakturering, er en højere nøjagtighed (0,1 eller 0,2) afgørende. Til submåling og generel overvågning er en klasse 0,5 eller 1,0 CT typisk tilstrækkelig. Den nødvendige nøjagtighedsklasse afhænger også af målerens belastning. Måleren skal have en lav nok belastning til at sikre, at CT'en fungerer inden for dens specificerede nøjagtighedsgrænser. Hos Wenzhou Xifa Electrical Equipment Co., Ltd. tilbyder vi et komplet udvalg af Current Transformer CT-nøjagtighedsklasser, der passer til vores kunders behov, fra højnøjagtig indtægtsmåling til generelle overvågningsapplikationer.
En af de vigtigste fordele ved en Current Transformer CT er dens evne til at måle strømme nøjagtigt over et bredt område, fra små fraktionerede strømme til store overbelastningsstrømme. Dette dynamiske område er essentielt for moderne elektriske målesystemer, som nøjagtigt skal måle energiforbruget i perioder med både let og tung belastning. Det dynamiske område af en CT er primært bestemt af kernematerialet og viklingsdesignet. Kernen skal kunne fungere lineært over et bredt område af fluxtætheder. Viklingen skal være designet til at minimere lækageinduktansen og give et stabilt vindingsforhold.
Kernematerialet er den mest kritiske faktor for at opnå et bredt dynamisk område. Kernen skal have en lineær magnetiseringskurve, hvilket betyder, at fluxtætheden er proportional med magnetiseringskraften op til mætningspunktet. En højpermeabilitetskerne, såsom kornorienteret siliciumstål, har et relativt lineært område over en lang række strømme. Kernen skal også have en lav koercitivitet for at minimere hysterese og sikre, at CT bevarer sin nøjagtighed over tid. Kernematerialet er også udvalgt til at have en høj mætningsfluxtæthed for at forhindre kernen i at mættes under fejlforhold. Kernegeometrien er også vigtig; en kerne med et stort tværsnitsareal kan klare en større flux uden at mætte.
Vikledesignet påvirker også det dynamiske område. Sekundærviklingen er typisk viklet med et stort antal vindinger for at producere en høj udgangsspænding pr. ampere primærstrøm. Denne høje følsomhed gør det muligt for CT'en at måle små strømme nøjagtigt. Viklingen er designet til at minimere lækageinduktans, som kan forårsage fejl ved høje frekvenser og under transiente forhold. Isoleringen mellem vindingerne skal være robust for at forhindre kortslutninger. Viklingen skal også være designet til at håndtere mærkestrømmen uden overophedning. Vores fabrik hos Wenzhou Xifa Electrical Equipment Co., Ltd. bruger avancerede viklingsteknikker og materialer af høj kvalitet for at sikre, at vores Current Transformer CT giver et bredt dynamisk område og ensartet ydeevne i hele deres driftsområde.
Kerne- og viklingsdesignet skal også tage højde for effekten af belastning. Byrden er impedansen af det sekundære kredsløb, inklusive måleren, ledningerne og tilslutningsklemmerne. En høj belastning kan reducere det effektive dynamiske område af CT'en og kan forårsage mætning ved relativt lave strømme. Det er vigtigt at vælge en CT med en vurdering, der passer til den forventede byrde. En CT med en høj belastningsvurdering vil have en større kerne og flere drejninger, hvilket resulterer i et bredere dynamisk område. Vores tekniske team kan hjælpe med at beregne den passende byrde for din ansøgning.
To kritiske faktorer, der påvirker nøjagtigheden og ydeevnen af en Current Transformer CT, er belastning og mætning. Byrden er den samlede impedans af det sekundære kredsløb, inklusive måleren, tilslutningsledningerne og termineringspunkterne. Hvis belastningen er for høj, vil CT'ens udgangsspænding blive tvunget til at stige, hvilket får kernefluxen til at stige, hvilket kan føre til mætning. Mætning opstår, når kernefluxtætheden når materialets maksimale fluxtæthed, ud over hvilken en stigning i primærstrøm ikke resulterer i en proportional stigning i sekundærstrøm. Dette får CT'en til at producere et forvrænget udgangssignal, hvilket fører til unøjagtige målinger.
Forholdet mellem byrde og mætning er en kritisk designovervejelse. En CT er vurderet til en specifik belastning, typisk udtrykt i VA (volt-ampere). For eksempel kan en CT med en rating på 5 VA drive et sekundært kredsløb med en total impedans på op til 0,2 ohm ved 5 A (da P = I²R). Hvis belastningen overstiger denne rating, kan CT'en mættes ved en lavere primærstrøm, hvilket begrænser dets dynamiske område og forårsager målefejl. Det er vigtigt at vælge en CT med en belastningsværdi, der er højere end den faktiske belastning af måleren og tilslutningsledningerne.
For at sikre nøjagtig måling bør CT'en betjenes et godt stykke under dets mætningspunkt. Marginen mellem driftsfluxen og mætningsfluxen kaldes "mætningsmarginen". En CT med en høj mætningsmargin vil være mere modstandsdygtig over for mætning og vil bevare sin nøjagtighed over et bredere område af strømme. Mætningsmarginen bestemmes af kernematerialet, kernegeometrien og antallet af vindinger. CT'er designet til måleapplikationer har typisk en høj mætningsmargin for at sikre, at de kan håndtere overbelastninger uden tab af nøjagtighed. Følgende tabel illustrerer virkningen af belastning på målenøjagtigheden af en typisk strømtransformer CT.
| Byrde (% af vurderet) | Målefejl (%) | Effekt |
| 25 % | 0,1 % | Inden for specifikation, nøjagtig måling |
| 50 % | 0,15 % | Inden for specifikation, nøjagtig måling |
| 100 % | 0,3 % | Ved nominel byrde, let stigning i fejl |
| 150 % | 1,5 % | Overdreven byrde, væsentlig fejl |
| 200 % | 5,0 % | Alvorlig mætning, upålidelig måling |
Byrden bør altid beregnes og verificeres omhyggeligt under designfasen af et målesystem. En CT med en højere VA-rating kan klare en højere belastning, men den er også større og dyrere. En CT med en lavere VA-klassificering er mindre og billigere, men den er mere følsom over for belastning og kan mættes under store belastninger. Hos Xifa tilbyder vi en række strømtransformere CT med forskellige belastningsklassificeringer, der passer til de specifikke krav til forskellige måleapplikationer. Vores tekniske team kan hjælpe med at vælge den rigtige CT til din applikation.
Valg af den rigtige Current Transformer CT til en måleapplikation involverer en systematisk evaluering af systemets strøm-, spændings- og nøjagtighedskrav. Følgende udvælgelsesramme giver en trin-for-trin tilgang til at sikre, at CT er korrekt specificeret. Det første trin er at bestemme det primære strømområde. CT'en skal kunne måle den maksimale driftsstrøm nøjagtigt, og den skal også kunne modstå den maksimale fejlstrøm uden skader. CT'ens mærkestrøm bør vælges til at være ca. 60-80 % af den maksimalt forventede belastningsstrøm, hvilket giver en vis margin for fremtidig belastningsvækst. CT'ens dynamiske område bør også tages i betragtning for at sikre, at den nøjagtigt kan måle minimum- og maksimumstrømme.
Det andet trin er at bestemme den nødvendige nøjagtighedsklasse. Til indtægtsmåling kræves en høj nøjagtighedsklasse (0,1 eller 0,2). Til submåling og generel overvågning kan en lavere nøjagtighedsklasse (0,5 eller 1,0) være tilstrækkelig. Nøjagtighedsklassen skal også afstemmes efter målerens belastning. Det tredje trin er at bestemme byrden. Byrden skal beregnes ud fra målerens indgangsimpedans, længden af tilslutningsledningerne og impedansen af eventuelle mellemliggende enheder. CT'en skal have en byrdevurdering, der er større end den beregnede byrde.
Følgende tabel opsummerer de vigtigste udvælgelseskriterier og giver typiske værdier for en Current Transformer CT.
| Udvælgelseskriterium | Overvejelser | Typiske værdier |
| Primær strøm (A) | Maksimal kontinuerlig belastningsstrøm | 50, 100, 200, 400, 800, 1000, 2000 |
| Sekundær strøm (A) | Standard output for målere | 5 A eller 1 A |
| Nøjagtighedsklasse | Påkrævet målenøjagtighed | 0,1, 0,2, 0,5, 1,0 |
| Byrde (VA) | Samlet impedans af sekundært kredsløb | 2,5, 5, 10, 15, 30 |
| Isoleringsniveau | Nominel spænding for det primære kredsløb | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frekvens (Hz) | Netfrekvens | 50 Hz eller 60 Hz |
Yderligere faktorer at overveje omfatter isoleringsniveauet, frekvensen og den omgivende temperatur. CT'en skal være designet til spændingsniveauet i det primære kredsløb. Til højspændingsapplikationer skal CT'en have tilstrækkelig isolering og krybeafstande. CT'en skal være designet til netfrekvensen (50 Hz eller 60 Hz). Den omgivende temperatur påvirker CT'ens ydeevne og dens evne til at sprede varme. Hos Xifa fremstiller vi Current Transformer CT til en bred vifte af applikationer, fra lavspændingsdistribution til højspændingstransformerstationsmåling. Vores produkter er designet til at opfylde de relevante internationale standarder og er strengt testet for at sikre pålidelig ydeevne.
Spørgsmål 1: Hvad er forskellen mellem en strømtransformator og en spændingstransformator?
Svar: En strømtransformator (CT) bruges til at måle strøm og er forbundet i serie med kredsløbet. En spændingstransformator (VT) bruges til at måle spænding og er forbundet parallelt. CT'en producerer en sekundær strøm proportional med den primære strøm, mens VT'en producerer en sekundær spænding proportional med den primære spænding. De er begge instrumenttransformatorer, der bruges til måling og beskyttelse. Current Transformer CT er nøglesensoren til måling af strøm i strømsystemer.
Spørgsmål 2: Kan jeg installere en strømtransformer CT i enhver retning?
Svar: Selvom en Current Transformer CT kan installeres i de fleste retninger, anbefales det generelt at følge producentens retningslinjer. Orienteringen påvirker ikke nøjagtigheden væsentligt ved normale driftsstrømme. Ved anvendelser med høj nøjagtighed er det dog tilrådeligt at sikre, at kernen ikke udsættes for store vibrationer eller magnetiske felter. For split-core CT'er skal der sørges for, at kernen er korrekt lukket og sikret for at opretholde nøjagtigheden.
Spørgsmål 3: Hvordan vælger jeg mellem en 5 A og en 1 A sekundær CT?
Svar: Valget mellem en 5 A og en 1 A sekundær strømtransformer CT afhænger af måleudstyret og afstanden mellem CT og måleren. En 5 A udgang er mere almindelig og giver et højere signalniveau, hvilket kan være fordelagtigt i støjende omgivelser. En 1 A-udgang bruges ofte til langdistancetransmission, fordi den lavere strøm reducerer spændingsfaldet i ledningerne. De fleste moderne målere understøtter både 5 A og 1 A indgange. Vores fabrik kan give vejledning om det optimale valg til din specifikke anvendelse.
Spørgsmål 4: Hvad får en strømtransformator CT til at mætte?
Svar: En Current Transformer CT mættes, når den magnetiske flux i kernen når sin maksimale grænse. Dette sker typisk, når den primære strøm overstiger CT'ens nominelle kapacitet med en stor margin, eller når den sekundære belastning er for høj. Mætning kan også være forårsaget af en høj DC-komponent i primærstrømmen eller af for høj systemfrekvens. Når en CT mættes, bliver dens udgangsstrøm forvrænget og ikke-proportional med den primære strøm, hvilket fører til unøjagtige målinger og potentiel beskyttelsesfejl. Vores fabrik tester hver CT for mætningskarakteristika for at sikre pålidelig ydeevne under fejlforhold.
Spørgsmål 5: Hvad er fordelene ved at bruge en split-core CT til måling?
Svar: En split-core Current Transformer CT byder på flere fordele, især til eftermonteringsinstallationer. Kernen kan åbnes og klemmes rundt om primærlederen uden at afbryde lederen. Dette gør installationen meget nemmere og hurtigere, især i eksisterende systemer, hvor frakobling er vanskelig eller dyr. Split-core CT'er er også nyttige til midlertidige overvågningsapplikationer. Imidlertid har split-core CT'er typisk lavere nøjagtighed end solid-core CT'er af samme klasse. Til applikationer med høj nøjagtighed foretrækkes en solid-core CT. Vores split-core Current Transformer CT-produkter er designet til at give god nøjagtighed og samtidig tilbyde bekvemmeligheden ved nem installation.
Strømtransformatorer er de ubeskrevne helte inden for elektriske målesystemer. De giver den kritiske funktion at nøjagtigt måle høje strømme og samtidig sikre sikkerheden for personale og udstyr. Deres evne til at give galvanisk isolering, producere et standardiseret lavstrømsoutput og fungere pålideligt over et bredt dynamisk område gør dem uundværlige til moderne energiovervågning, fakturering og beskyttelsesapplikationer. Fra magnetisk induktions fysik til praktiske overvejelser om belastning og mætning er Current Transformer CT et vidnesbyrd om kraften i enkel, robust konstruktion.
At vælge den rigtige Current Transformer CT til din applikation kræver nøje overvejelse af nøjagtighed, belastning og systemkrav. Ved at forstå disse faktorer kan du sikre, at dit målesystem giver de pålidelige, nøjagtige data, der er nødvendige for effektiv energistyring. PåWenzhou Xifa Electrical Equipment Co., Ltd., er vi forpligtet til at levere strømtransformer CT af høj kvalitet, der opfylder de mest krævende målekrav. Vores produkter er designet og fremstillet efter de højeste standarder, hvilket sikrer pålidelig ydeevne i hele installationens levetid.
