A Vakuumkredsløbsafbryder (VCB)er en af de mest pålidelige og udbredte koblingsenheder i mellemspændingsstrømsystemer. Ved at bruge vakuum som lysbueslukkende medium tilbyder VCB'er overlegen isoleringsydelse, lang levetid, minimal vedligeholdelse, og fremragende miljøkompatibilitet.
I denne dybdegående guide vil vi forklarehvad en vakuumafbryder er, hvordan det virker, densnøglekomponenter, fordele i forhold til andre afbrydere, ogtypiske applikationer. Denne artikel er designet til at hjælpe ingeniører, EPC-entreprenører og elsystembeslutningstagere forstår tydeligt, hvorfor VCB'er er blevet det foretrukne valg i moderne elektriske netværk.

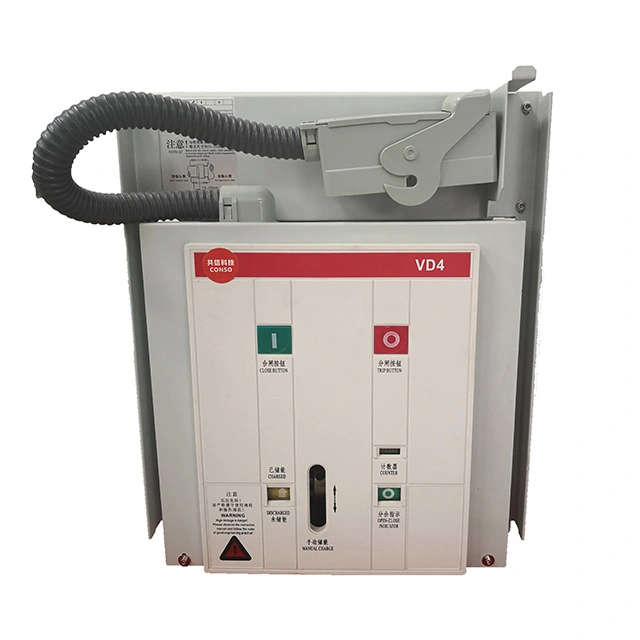

A Vakuumkredsløbsafbryder (VCB)er en type elektrisk koblingsudstyr designet til at beskytte elektriske kredsløb ved at afbryde strømflow under normale forhold og fejlforhold. I modsætning til olie- eller gasafbrydere bruger en VCB enhøjvakuum miljøsom det lysbuedæmpende medium.
Når kontakterne inde i afbryderen adskilles, slukkes den genererede elektriske lysbue hurtigt i vakuum på grund af fraværet af ioniserbare partikler. Dette gør vakuumafbrydere ekstremt effektive og sikre til mellemspændingsområder, typisk fra3,3 kV til 36 kV.
Arbejdsprincippet for en vakuumafbryder er baseret påhurtig genopretning af dielektrisk styrke i vakuum. Når der opstår en fejl, adskiller afbrydermekanismen kontakterne inde i en forseglet vakuumafbryder.
Denne effektive lysbueslukning er grunden til, at vakuumafbrydere er kendt forhøj brudkapacitetoglang elektrisk udholdenhed.
| Komponent | Fungere |
|---|---|
| Vakuumafbryder | Slukker lysbuen og afbryder strømmen |
| Faste og flyttende kontakter | Led og afbryde elektrisk strøm |
| Driftsmekanisme | Giver mekanisk energi til at åbne og lukke kontakter |
| Isolerende kabinet | Sikrer elektrisk isolation og sikkerhed |
| Kontrolkredsløb | Styrer udløsning, lukning og beskyttelseslogik |
Sammenlignet med traditionelle teknologier giver vakuumafbrydere en afbalanceret løsning for ydeevne, bæredygtighed og livscyklusomkostninger.
| Feature | VCB | SF₆ CB | Olie CB |
|---|---|---|---|
| Bue medium | Vakuum | SF₆ gas | Olie |
| Opretholdelse | Meget lav | Medium | Høj |
| Miljøpåvirkning | Miljøvenlig | Høj (drivhusgas) | Forureningsrisiko |
| Typisk spænding | Op til 36 kV | Op til 800 kV | Op til 33 kV |
Vakuumafbrydere er meget udbredt i:
Producenter kan lideXiFaleverer vakuumafbryderløsninger designet til at opfylde internationale standarder og forskellige anvendelseskrav.
Når du vælger en VCB, skal du overveje følgende faktorer:
En af de største fordele ved vakuumafbrydere er dereslavt vedligeholdelsesbehov. Da der ikke er nogen olie eller gas at erstatte, fokuserer rutineinspektioner hovedsageligt på mekaniske dele og kontrolkredsløb.
Under normale driftsforhold kan en VCB opnå en levetid på20-30 år.
Vakuum giver fremragende dielektrisk styrke og hurtig lysbueudryddelse, hvilket sikrer sikker og pålidelig afbrydelse.
Ja. VCB'er bruger ikke olie eller SF₆-gas, hvilket gør dem til en af de mest miljøvenlige afbryderteknologier.
Vakuumafbrydere bruges hovedsageligt i mellemspændingssystemer op til 36 kV.
Typisk kræver VCB'er minimal vedligeholdelse, med periodiske inspektioner hvert par år.
Hvis du leder efter pålidelige, effektive og miljøvenlige vakuumafbryderløsninger,XiFatilbyder en bred vifte af produkter skræddersyet til moderne strømsystemer. Du må gernekontakt osfor at få ekspertsupport, teknisk vejledning og skræddersyede løsninger til dit projekt.
