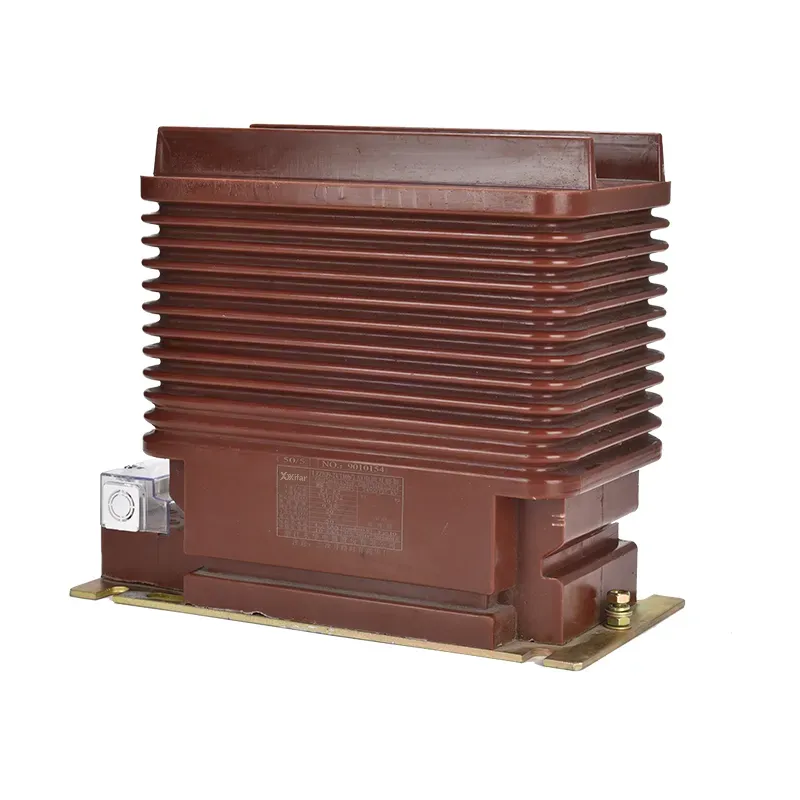

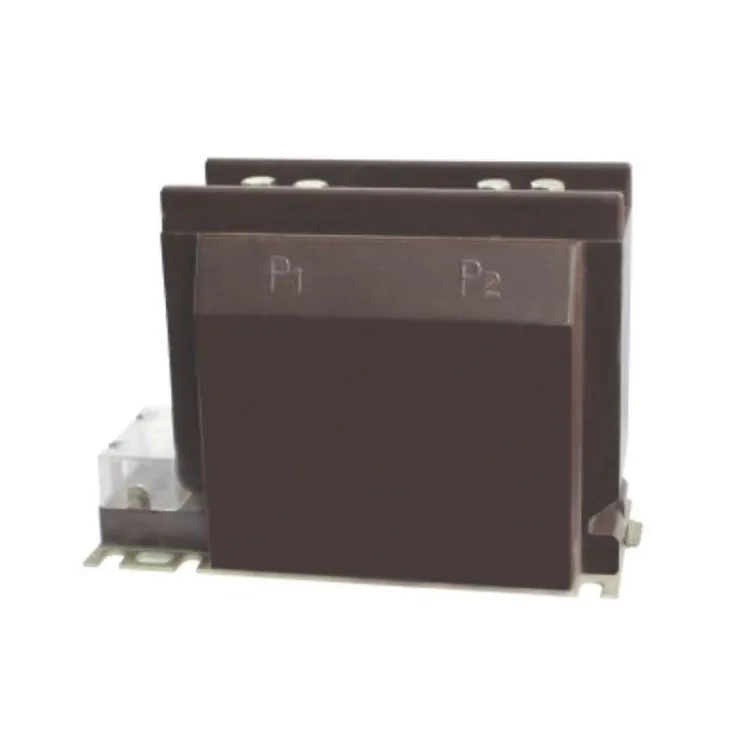

Strømtransformer Ct 200 300 500 800 5a

Strømtransformatoren ct med primære mærker på 200 A, 300 A, 500 A og 800 A og en standard 5 A sekundær udgang er designet til pålidelig strømmåling og beskyttelsesapplikationer i 10 til 35 kv spændingsniveau strømsystemer.

Hver strømtransformator ct 200 300 500 800 5a bruger en præcisionsviklet kobberleder og en magnetisk kerne af solid kvalitet for at holde en fremragende ydeevne på nøjagtigt forhold over hele driftsområdet. Strømtransformatoren ct 200 300 500 800 5a er bygget til at levere stabilt sekundært output under varierende belastningsforhold, for at gøre dem velegnede til både måle- og beskyttelseskredsløb.

Huset er fremstillet af slidstærkt, flammehæmmende isoleringsmateriale, der giver fremragende modstandsdygtighed over for fugt og miljøbelastning. Det kompakte design tillader nem installation i koblingspaneler, styreskabe og strømfordelingstavler.

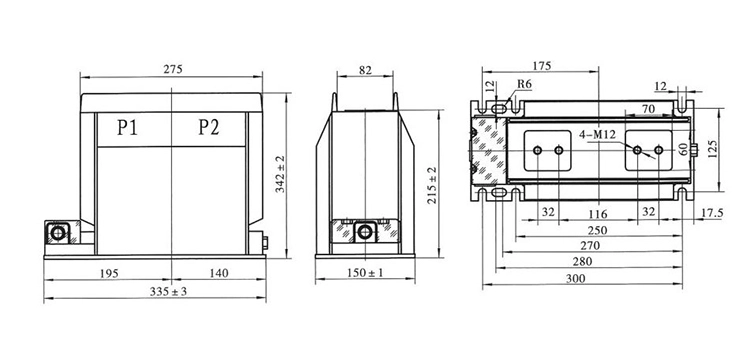

Teknisk specifikation:

Ofte stillede spørgsmål om produkter:

Q: Hvad betyder et CT-forhold som 200/5A i en strømtransformer ct 200 300 500 800 5a?

A: i en strømtransformator ct 200 300 500 800 5a betyder et CT-forhold på 200/5A, at når 200 ampere strømmer gennem primærlederen, leverer sekundærviklingen 5 ampere. Samme princip gælder for andre forhold: 300/5A, 500/5A, 800/5A osv. Forholdet sikrer, at store primærstrømme kan reduceres til en standardiseret sekundær værdi for sikker måling og beskyttelse.

Q: Hvordan vælger jeg det rigtige CT-forhold?

A: CT-forholdet skal vælges i henhold til systemets maksimale belastningsstrøm. For eksempel, hvis din feeder normalt bærer 180 A med lejlighedsvise toppe op til 220 A, ville en 200/5A CT være velegnet. Hvis strømmen forventes at nå 450 til 500 A, ville en 500/5A CT være mere passende. Målet er at undgå både overdimensionering, som reducerer nøjagtigheden ved lav belastning, og underdimensionering, som risikerer mætning.

Q: Hvilke nøjagtighedsklasser er tilgængelige for strømtransformer ct 200 300 500 800 5a?

A: Til måleformål inkluderer almindelige klasser 0,2, 0,2S, 0,5 og 0,5S. For beskyttelse er typiske klasser 5P10, 10P10 eller 10P20. Den påkrævede klasse afhænger af, om CT'en skal bruges til indtægtsmåling, generel overvågning eller beskyttelsesrelæer.
