Zero Sequence Ct Current Transformer Donut Type

En nulsekvens ct strømtransformator er en enkelt drejning gennem kerneenhed, der bruges i strømsystemer til at overvåge nulsekvensstrømme. Det fungerer som en kritisk komponent i beskyttende relæsystemer, som primært bruges til at detektere jordfejl, lækstrømme og isolationsovervågning. Ved at registrere vektorsummen af ​​trefasestrømme og den resulterende nulsekvensstrøm, kan nulsekvens ct-strømtransformatoren udløse beskyttelsesoperationer og interface med lavstrømsjordingsvælgere, digitale harmoniske undertrykkelsesenheder og relæbeskyttelsesenheder for at give fejlalarmer og afbryde strømmen.

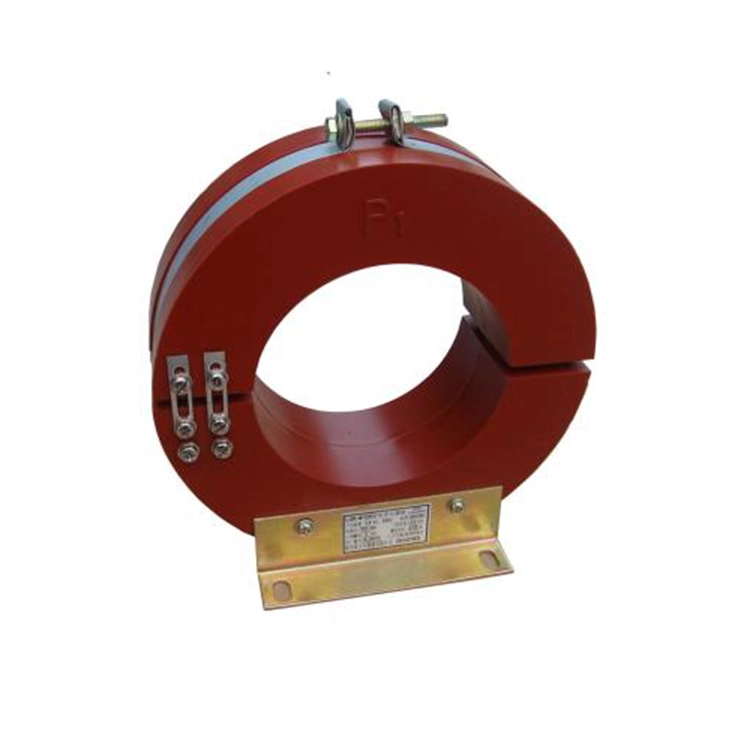

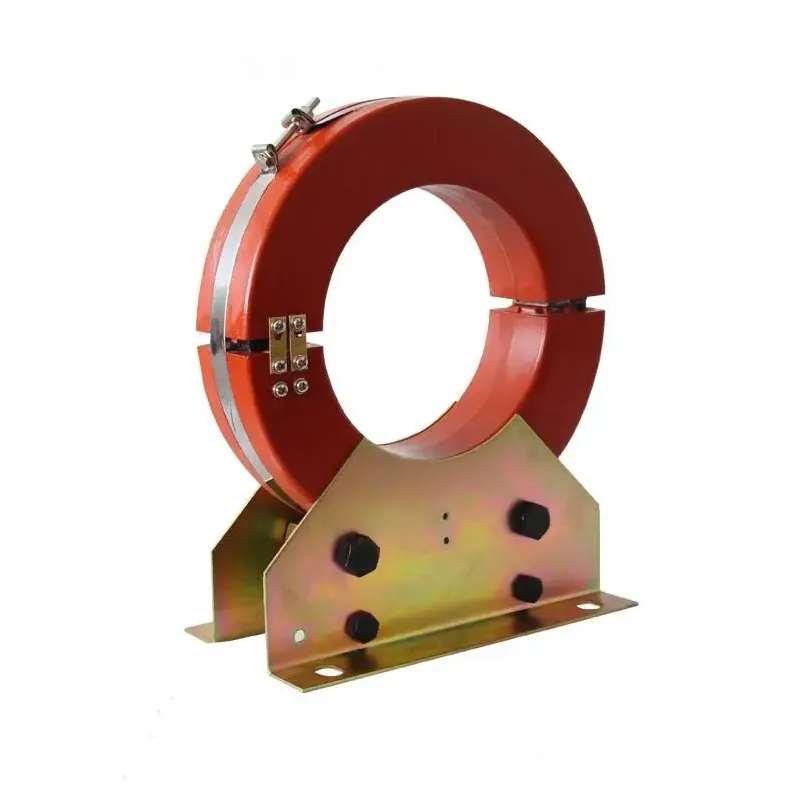

Strukturelt består nulsekvens ct-strømtransformatoren af ​​en ringformet kerne og sekundær vikling indkapslet i et epoxyharpiks- eller silikonegummihus, der giver fugtmodstand og beskyttelse mod forureningsoverslag. Installationsmuligheder omfatter solide , som kræver forudgående kabler og split-core design, som gør det muligt at eftermontere uden at afbryde kabler.

Den er kompatibel med 50 Hz strømsystemer, som giver den følsomhed og linearitet, der kræves til forskellige neutralpunktskonfigurationer, inklusive jordede og ujordede systemer. Nulsekvens ct-strømtransformatorer anvendes i vid udstrækning i smarte net, jernbanetransit, bygningselektriske systemer og industrielt udstyrsovervågning for at give pålidelig fejldetektion og systembeskyttelse.

Ofte stillede spørgsmål om produkter:

Q: Hvad er en donut type nulsekvens ct strømtransformer?

En donut-type nulsekvens CT-strømtransformer er en gennemgående kerne-enhed designet til at detektere nulsekvensstrømme i trefasesystemer. Dens toroidale kerne tillader den primære leder at passere gennem midten, hvilket giver ikke-påtrængende overvågning af jordfejl, lækstrømme og isoleringsforhold.

Spørgsmål: Hvordan udgangssignaler donut nulsekvens ct strømtransformer?

A: Donut type nulsekvens ct strømtransformer konverterer nulsekvens strøm til en proportional spænding eller sekundær strøm ved hjælp af højpræcisionsvikling og Rogowski spoleteknologi. Denne udgang er kompatibel med relæer, målere og overvågningssystemer til hurtig og præcis fejldetektion.

Q: Hvad er de typiske anvendelser af en donut-type nulsekvens ct-strømtransformer?

A: en donut-type nulsekvens ct-strømtransformer bruges almindeligvis i:

1. Jordfejlsbeskyttelse og lækstrømsdetektion;

2. Neutralpunktsovervågning i strømdistributionssystemer;

3.Integration med digitale beskyttelsesrelæer, harmoniske undertrykkelsesenheder og smart grid-overvågningssystemer.

4.Industrielt udstyr, bygning af elektriske netværk og jernbanetransitsystemer.
