Efterhånden som elektriske distributionssystemer bliver mere og mere komplekse, er nøjagtig spændingsmåling og pålidelig beskyttelse vigtigere end nogensinde. EN13,8 Kv 1-faset potentialtransformer i understationspiller en afgørende rolle i at sikre præcis spændingstransformation til måling, overvågning, relæbeskyttelse og automatiseringssystemer.
XiFahar specialiseret sig i at levere høj kvalitet13,8 Kv 1-faset potentialtransformer i understationløsninger designet til moderne forsyningsnetværk, industrielle transformerstationer, vedvarende energianlæg og strømdistributionsinfrastrukturer. Denne artikel udforsker arbejdsprincipperne, konstruktionen, fordele, tekniske specifikationer, applikationer, installationsovervejelser og vedligeholdelseskrav for disse væsentlige transformerstationskomponenter.
En potentiel transformer (PT), også kaldet en spændingstransformator (VT), er en instrumenttransformator designet til at nedtrappe høje primære spændingsniveauer til standardiserede lave sekundære spændinger velegnet til måleinstrumenter, beskyttelsesrelæer, SCADA-systemer og overvågningsudstyr.

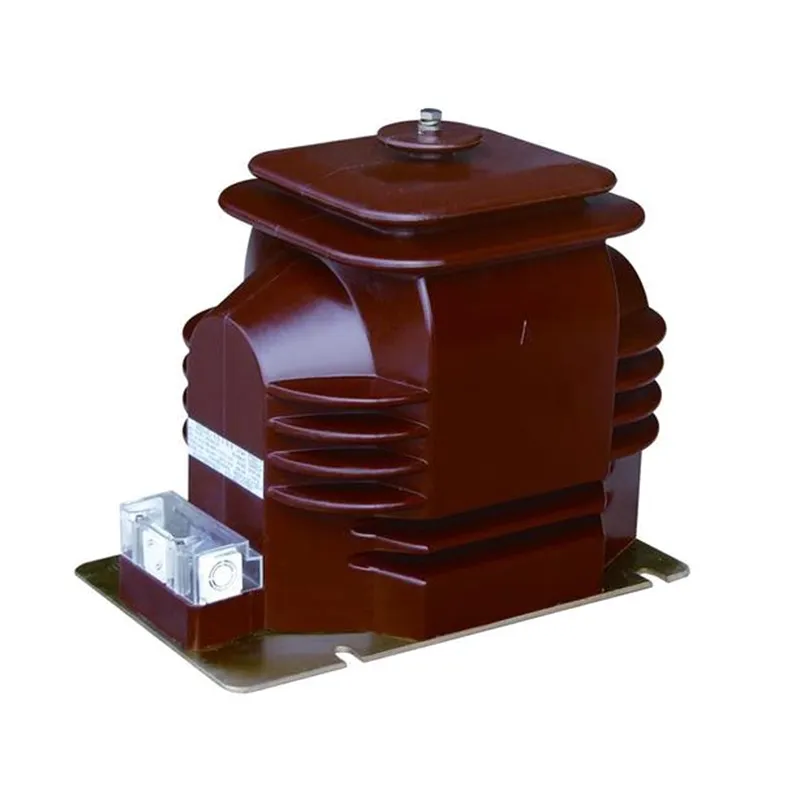

A 13,8 Kv 1-faset potentialtransformer i understationkonverterer specifikt mellemspændingsstrømsystemspændinger omkring 13,8 kV til sikre og målbare udgange såsom 120V, 110V eller andre standardiserede værdier.
Disse transformere giver elektrisk isolation mellem højspændingskredsløb og lavspændingskontrolsystemer, mens de bibeholder høj målenøjagtighed.
Driftsprincippet er baseret på elektromagnetisk induktion. Når primærviklingen er forbundet til 13,8 kV netværket, genereres magnetisk flux inden i transformatorkernen.
Denne magnetiske flux inducerer en proportional spænding i sekundærviklingen i overensstemmelse med vindingsforholdet mellem primære og sekundære viklinger.
Det resulterende lavspændingssignal kan sikkert føde:
Ved nøjagtigt at gengive den primære spændingsbølgeform muliggør transformeren pålidelig overvågning og beskyttelse på tværs af hele transformerstationen.
En højkvalitets 13,8 kV potentialtransformer består af flere kritiske komponenter, der sikrer driftssikkerhed og målepræcision.
| Komponent | Fungere |
|---|---|
| Primær vikling | Tilsluttes direkte til mellemspændingssystemet |
| Sekundær vikling | Giver reduceret spændingsoutput til instrumenter |
| Magnetisk kerne | Overfører magnetisk flux effektivt |
| Isoleringssystem | Sikrer dielektrisk styrke og sikkerhed |
| Hus af porcelæn eller polymer | Beskytter interne komponenter mod miljømæssige forhold |
| Terminalsamling | Giver sikre elektriske forbindelser |
| Jordingsstruktur | Forbedrer driftssikkerheden |
Premium-producenter som XiFa bruger avancerede isoleringsmaterialer og præcisionsviklingsteknikker for at maksimere pålidelighed og levetid.
Selvom specifikationerne varierer afhængigt af projektets krav, findes følgende parametre almindeligvis i transformerstationsapplikationer.
| Parameter | Typisk værdi |
|---|---|
| Nominel spænding | 13,8 kV |
| Fase Type | Enkeltfase |
| Frekvens | 50Hz / 60Hz |
| Sekundær spænding | 120V, 110V eller tilpasset |
| Nøjagtighedsklasse | 0,2, 0,5, 1,0 |
| Isoleringsniveau | I henhold til IEC/ANSI-standarder |
| Installation | Udendørs eller Indendørs |
| Afkølingsmetode | Naturlig luftkøling |
| Beskyttelsesklasse | Vejrbestandigt design |
Potentielle transformere leverer meget præcis spændingsskalering, hvilket muliggør nøjagtig måling og systemanalyse.
Beskyttelsesrelæer er afhængige af præcise spændingsindgange for at detektere unormale driftsforhold hurtigt og præcist.
Ved at isolere måleudstyr fra højspændingskredsløb reducerer PT'er de elektriske farer betydeligt.
Kontinuerlig spændingsovervågning forbedrer driftsbevidstheden og understøtter forebyggende vedligeholdelsesprogrammer.
Isoleringssystemer af høj kvalitet og holdbare huse muliggør årtiers pålidelig drift.
Moderne transformerstationer er i stigende grad afhængige af digitale overvågnings- og automatiseringssystemer, der kræver nøjagtige spændingsdata.
13,8 kV enfaset potentialtransformator er meget udbredt på tværs af adskillige sektorer.
Hvor der kræves nøjagtig spændingsmåling og beskyttelse, spiller disse transformere en afgørende rolle.
Valg af den korrekte PT kræver omhyggelig evaluering af flere tekniske faktorer.
Sørg for, at transformeren matcher den nominelle systemspænding og isolationskrav.
Indtægtsmålingsapplikationer kræver typisk højere nøjagtighedsklasser end generelle overvågningssystemer.
Beregn den samlede tilsluttede belastning fra målere, relæer og overvågningsudstyr.
Overvej fugtighed, forureningsniveau, højde, temperatur og seismiske krav.
Bekræft overholdelse af IEC, ANSI, IEEE og lokale forsyningsstandarder.
Korrekt installation er afgørende for at opnå langsigtet pålidelighed.
At følge disse procedurer minimerer idriftsættelsesproblemer og forbedrer udstyrets levetid.
Rutinemæssig vedligeholdelse sikrer fortsat ydeevne og systempålidelighed.
| Vedligeholdelsesaktivitet | Anbefalet frekvens |
|---|---|
| Visuel inspektion | Månedlig |
| Kontrol af terminaltæthed | Kvartalsvis |
| Isolationsmodstandstest | Årligt |
| Rengøring af isolatorer | Efter behov |
| Termisk inspektion | Årligt |
| Kalibreringsverifikation | I henhold til forsyningsstandarder |
Forebyggende vedligeholdelse reducerer markant uventede udfald og udskiftningsomkostninger.
| Feature | Potential transformer (PT) | Strømtransformer (CT) |
|---|---|---|
| Hovedfunktion | Spændingsmåling | Strømmåling |
| Forbindelse | Parallel | Serie |
| Produktion | Reduceret spænding | Reduceret strøm |
| Typisk sekundær værdi | 110V eller 120V | 1A eller 5A |
| Anvendelse | Måling og beskyttelse | Måling og beskyttelse |
Begge instrumenttransformatorer arbejder sammen for at give komplet overvågning og beskyttelse af det elektriske system.
Elindustrien er i hastig udvikling i retning af digitale transformerstationer og intelligente netinfrastrukturer.
Fremtidige udviklinger omfatter:
Producenter som XiFa fortsætter med at investere i avancerede transformerteknologier for at understøtte disse nye industrikrav.
Dens primære formål er sikkert at reducere højspændingsniveauer til standardiserede lave spændinger, der er egnede til måling, måling og beskyttelsesudstyr.
Nøjagtig spændingsmåling sikrer pålidelig fakturering, systemovervågning, fejldetektion og beskyttelseskoordinering.
Ja. Mange modeller er specielt designet til udendørs installation med vejrbestandig isolering og hussystemer.
Med korrekt vedligeholdelse giver potentielle transformatorer af høj kvalitet ofte en levetid på over 25 år.
IEC-, ANSI-, IEEE- og forsyningsspecifikke standarder refereres almindeligvis til, når der vælges og installeres potentielle transformere.
Værktøjer, industrianlæg, vedvarende energianlæg, transportsystemer, minedrift og kommercielle elnet er alle afhængige af dem.
A 13,8 Kv 1-faset potentialtransformer i understationer en grundlæggende komponent til spændingsmåling, relæbeskyttelse, energimåling og strømsystemovervågning. Dens evne til at give nøjagtig spændingstransformation og samtidig opretholde elektrisk isolation gør den uundværlig for moderne transformerstationer og industrielle kraftsystemer.
Uanset om det understøtter distributionsnetværk, vedvarende energiprojekter eller industrielle faciliteter, kan valg af en pålidelig transformer fra en erfaren producent forbedre driftssikkerheden, målenøjagtigheden og systemets pålidelighed markant.
Leder du efter en pålidelig og højtydende løsning til dit næste transformerstationsprojekt?XiFatilbyder professionelt konstruerede potentielle transformere designet til at opfylde krævende internationale standarder og forskellige anvendelseskrav.Kontakt osi dag for at diskutere dine projektbehov, anmode om teknisk support eller indhente et skræddersyet tilbud fra vores ekspertteam.
