Hvordan forbedrer en CT-strømtransformator med nul-sekvens doughnut-type beskyttelse mod jordfejl

Artikeloversigt: A Zero Sequence CT Current Transformer Donut Typeer en vigtig sensorkomponent til at detektere jordfejl, lækstrømme og isolationsabnormiteter i elektriske systemer. Med en toroidformet kerne, der omgiver lederne, kan den detektere reststrømmen, der produceres, når vektorsummen af ​​fasestrømme ikke længere er nul. Denne artikel forklarer dets funktionsprincip, konstruktion, tekniske egenskaber, applikationer, valgovervejelser, og hvorfor pålidelig fremstillingskvalitet er vigtig for moderne strømbeskyttelsessystemer.

Indholdsfortegnelse

1. Hvad er en Zero Sequence CT Current Transformer Donut Type?
2. Hvordan virker en Donut Type Zero Sequence CT?
3. Hvad er de vigtigste konstruktionsfunktioner?
4. Hvilke tekniske specifikationer bør købere overveje?
5. Hvor er en Zero Sequence CT almindeligt anvendt?
6. Hvordan skal du vælge den rigtige nulsekvens-CT?
7. Hvad er de vigtigste fordele?
8. FAQ Om Zero Sequence CT Current Transformer Donut Type
9. Konklusion

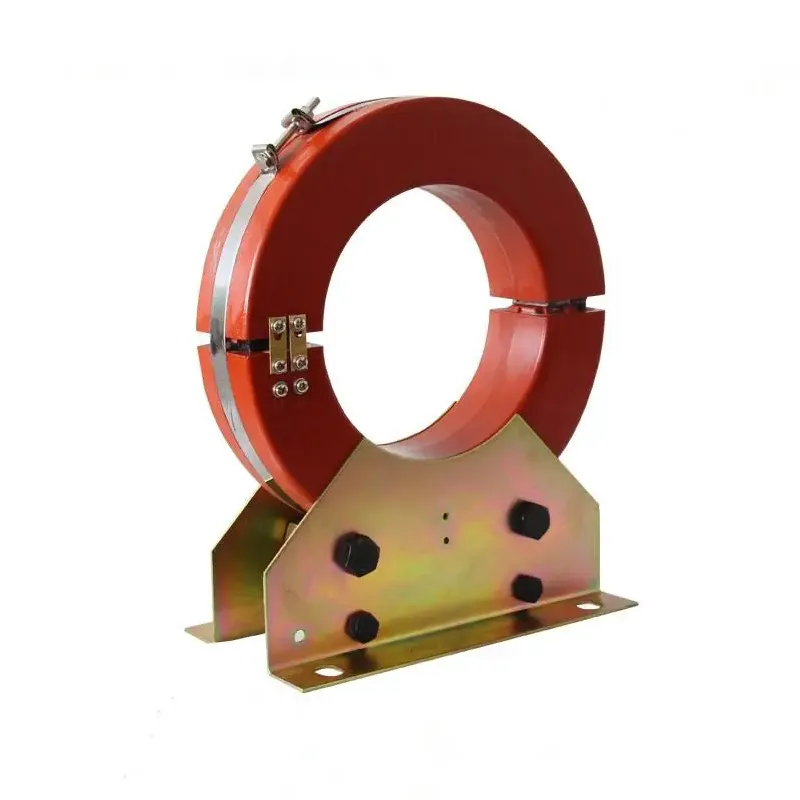

Hvad er en Zero Sequence CT Current Transformer Donut Type?

For elektroingeniører og fagfolk inden for strømdistribution er nøjagtig fejlstrømsdetektion afgørende for at identificere fejl, før de udvikler sig til beskadigelse af udstyr, brandfare eller uventede strømafbrydelser. ENZero Sequence CT Current Transformer Donut Typeer specielt designet til dette formål.

I modsætning til en konventionel strømtransformator, der primært måler strømmen, der flyder gennem en individuel leder, overvåger en nulsekvens-CT den kombinerede magnetiske effekt af flere ledere, der passerer gennem dens toroidale kerne. Under normale trefaseforhold er vektorsummen af ​​fasestrømmene tilnærmelsesvis nul. Når der opstår lækage eller jordfejl, opstår der en ubalance, hvilket skaber en målbar nulsekvensstrøm.

Ifølge produktinformationen leveret afXiFa, dens nulsekvens-CT bruger en toroidformet kerne og sekundær vikling og er designet til applikationer, herunder jordfejlsbeskyttelse, lækstrømdetektion, isolationsovervågning og relæbeskyttelse. Produktet er velegnet til 50 Hz strømsystemer og forskellige neutralpunktskonfigurationer.

For købere, der leder efter en Zero Sequence CT Current Transformer Donut Type, er det vigtigt at forstå både det elektriske princip og den fysiske konstruktion, før man vælger en model.

Hvordan virker en Donut Type Zero Sequence CT?

Driftsprincippet er baseret på den magnetiske balance af lederne, der passerer gennem CT-åbningen. I et sundt trefaset kredsløb balancerer strømmene normalt hinanden, så den resulterende magnetiske flux inde i den toroidale kerne forbliver meget lille.

Når der opstår isolationsfejl eller jordlækage, går en del af strømmen en utilsigtet vej til jord. Den nuværende balance er derfor forstyrret. Den resulterende resterende magnetiske flux inducerer et sekundært signal, der kan transmitteres til et beskyttelsesrelæ, overvågningsinstrument eller andet kontroludstyr.

Den forenklede detektionsproces kan forstås som følger:

1. Faseledere passerer gennem den toroidale CT-kerne.
2. CT'en registrerer kontinuerligt det kombinerede magnetfelt.
3. En strømubalance producerer nulsekvensstrøm.
4. Den sekundære vikling genererer et tilsvarende elektrisk signal.
5. Beskyttelsessystemet evaluerer signalet.
6. Hvis den forudindstillede beskyttelsestærskel overskrides, kan relæet udløse en alarm eller kredsløbsafbrydelse.

Dette arrangement giver en praktisk metode til at detektere relativt små reststrømme uden at kræve en konventionel CT på hver enkelt leder.

Hvad er de vigtigste konstruktionsfunktioner?

Ydeevnen af ​​en donut type nulsekvens CT afhænger stærkt af dens magnetiske kerne, vikling, isoleringssystem, kabinet og fremstillingsnøjagtighed. XiFa oplyser, at dets produkt brugeriltfri kobberemaljeret trådtil vikling og højpermeabilitet siliciumstålplader til den magnetiske kerne. Disse materialevalg er beregnet til at understøtte elektrisk ledningsevne, mekanisk styrke og følsomhed over for små nulsekvensstrømme.

Toroidal magnetisk kerne

Den cirkulære kerne skaber en lukket magnetisk bane rundt om lederne. Høj magnetisk permeabilitet hjælper CT'en med at reagere effektivt på relativt små reststrømme.

Sekundær vikling

Den sekundære vikling konverterer den detekterede magnetiske flux til et brugbart elektrisk signal til beskyttelses- og overvågningsudstyr. Opviklingskvalitet påvirker direkte signalkonsistens og langsigtet pålidelighed.

Isolering og indkapsling

Produktstrukturen kan indeholde epoxyharpiks eller silikonegummihus. En sådan beskyttelse hjælper med at forbedre modstandsdygtigheden over for fugt og miljøforurening, hvilket er særligt vigtigt i elektriske distributionsmiljøer.

Solid-Core og Split-Core indstillinger

Installationskravene kan variere. Solid-core designs kræver generelt, at kabler føres gennem CT'en før tilslutning, hvorimod split-core konfigurationer kan være nyttige til eftermonteringsprojekter, hvor afbrydelse af eksisterende ledere er uønsket.

Hvilke tekniske specifikationer bør købere overveje?

Valg af en CT bør aldrig kun afhænge af fysisk diameter. Elektrisk kompatibilitet, relækrav, lederarrangement og installationsforhold bør alle evalueres sammen.

Fabrikantens offentliggjorte specifikationer viser flere LXK-modeller, herunder Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 og Φ240 versioner, med forskellige relæ-, forbindelses-, skalaværdi- og primær-strømkombinationer. Købere bør bekræfte den nøjagtige konfiguration med producenten, før de afgiver en ordre.

Hvor er en Zero Sequence CT almindeligt anvendt?

Evnen til at detektere reststrøm gør denne type CT anvendelig på tværs af en bred vifte af elektriske beskyttelsesapplikationer. Den kan integreres i beskyttelsessystemer, hvor tidlig detektering af lækage eller jordfejl er vigtig.

• Jordfejlsbeskyttelse:Registrerer reststrøm forbundet med fejl til jord.
• Lækstrømsovervågning:Hjælper med at identificere unormale strømveje.
• Isoleringsovervågning:Understøtter identifikation af forringede isoleringsforhold.
• Strømfordelingssystemer:Giver fejlstrømsinformation til beskyttelsesrelæer.
• Smart grids:Kan integreres i intelligente overvågnings- og beskyttelsessystemer.
• Industrielt udstyr:Hjælper med at overvåge elektrisk udstyr, hvor kontinuerlig fejldetektion er påkrævet.
• Opbygning af elektriske netværk:Understøtter elektrisk sikkerhed og distributionsbeskyttelse.
• Jernbanetransitsystemer:Kan indbygges i specialiserede elektriske overvågningssystemer.

XiFa identificerer specifikt smart grids, jernbanetransit, bygningselektriske systemer og industrielt udstyrsovervågning blandt anvendelsesområderne for dets nulsekvens CT-produkter.

Hvordan skal du vælge den rigtige nulsekvens-CT?

For indkøbsteams involverer valget af den rigtige model mere end blot at vælge den største tilgængelige kerne. En systematisk evaluering kan reducere kompatibilitetsproblemer og forbedre installationseffektiviteten.

1. Kontroller kabelarrangementet.Bekræft antallet og arrangementet af ledere, der vil passere gennem CT-åbningen.
2. Mål den nødvendige blænde.Sørg for, at den indvendige diameter giver tilstrækkelig plads til de eksisterende kabler.
3. Bekræft beskyttelsesrelæet.CT-output og relækarakteristika skal være kompatible.
4. Kontroller det elektriske system.Tjek frekvens, neutral konfiguration, jordingsmetode og andre systemkrav.
5. Evaluer installationsmiljøet.Fugt, forurening, temperatur og tilgængelig installationsplads kan påvirke den passende konstruktion.
6. Overvej eftermonteringskrav.Split-core designs kan give større bekvemmelighed, når eksisterende kabler ikke nemt kan frakobles.
7. Gennemgå producentens kvalitet.Kernemateriale, viklingsmaterialer, isolering, testprocedurer og fremstillingskonsistens bør overvejes før bulk indkøb.

For internationale købere, der køber fra en kinesisk producent eller leverandør, skal der indhentes teknisk dokumentation og modelbekræftelse før køb. Dette er især vigtigt, når CT'en skal integreres i et større beskyttelsessystem.

Hvad er de vigtigste fordele?

En korrekt valgt donut type nulsekvens CT kan give flere praktiske fordele for elektriske beskyttelsessystemer:

• Høj følsomhed:En passende magnetisk kerne kan hjælpe med at detektere små reststrømme.
• Kompakt struktur:Den toroidale konfiguration kan passe effektivt rundt om eksisterende ledere.
• Ikke-påtrængende sansning:Strømdetektion opnås uden at placere den primære vikling i serie med kredsløbet.
• Beskyttelsesintegration:Sekundære signaler kan tilsluttes beskyttelsesrelæer og overvågningsudstyr.
• Fleksibel installation:Tilgængelige konstruktionsmuligheder kan rumme forskellige installationsscenarier.
• Bredt anvendelsesområde:Velegnet til industrielle, kommercielle, infrastruktur- og strømdistributionsmiljøer.

XiFas produktdesign kombinerer en toroidformet kerne med en sekundær vikling og beskyttende hus, mens det angivne materialevalg understreger ledningsevne, mekanisk styrke og magnetisk følsomhed.

FAQ Om Zero Sequence CT Current Transformer Donut Type

Hvad bruges en Zero Sequence CT Current Transformer Donut Type til?

Det bruges primært til at detektere nulsekvens eller reststrøm forårsaget af jordfejl, lækstrømme og isolationsproblemer. Det resulterende signal kan leveres til beskyttelsesrelæer eller overvågningsudstyr.

Hvordan registrerer en donut type CT en jordfejl?

Lederne passerer gennem den toroidale kerne. Under afbalancerede forhold ophæves deres magnetiske effekter stort set. En jordfejl skaber en ubalance, der producerer resterende magnetisk flux, som CT'en konverterer til et sekundært elektrisk signal.

Hvilke kernestørrelser er tilgængelige?

De refererede XiFa-produktoplysninger viser LXK-modeller med Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 og Φ240 konfigurationer. Nøjagtige specifikationer skal verificeres i henhold til den valgte model og beskyttelsesapplikation.

Kan en nulsekvens-CT bruges til eftermonteringsprojekter?

Ja. Solid-core og split-core strukturer opfylder forskellige installationskrav. Et split-core design kan være fordelagtigt, hvor eksisterende kabler ikke kan afbrydes under installationen.

Hvad skal jeg oplyse, når jeg anmoder om et tilbud?

Indkøbsteams bør ideelt set levere den nødvendige kerneåbning, systemfrekvens, lederarrangement, relæmodel, tilslutningsmetode, primærstrømkrav, installationsmiljø og mængde. Angivelse af disse oplysninger hjælper en kinesisk producent eller leverandør med at anbefale en kompatibel konfiguration mere effektivt.

Konklusion

A Zero Sequence CT Current Transformer Donut Typegiver en fokuseret og praktisk tilgang til fejlstrømsdetektion, hvilket gør den værdifuld til jordfejlsbeskyttelse, lækageovervågning, isoleringsovervågning og intelligent elektrisk beskyttelse. Dens toroidale kerne, sekundære vikling, isoleringsstruktur og installationskonfiguration påvirker alle systemets ydeevne. XiFas offentliggjorte produktinformation fremhæver siliciumstål med høj permeabilitet, iltfri kobberemaljeret tråd, flere LXK-kernestørrelser og kompatibilitet med 50 Hz strømsystemer.

Hvis du køber en pålideligZero Sequence CT Current Transformer Donut Typetil et nyt strømdistributionsprojekt, beskyttelsessystem eller eftermonteringsapplikation,kontakt oshos XiFa for at diskutere dine tekniske krav, modelvalg og tilbud. At angive dine systemparametre på forhånd kan hjælpe med at fremskynde produktmatchning og indkøb.
