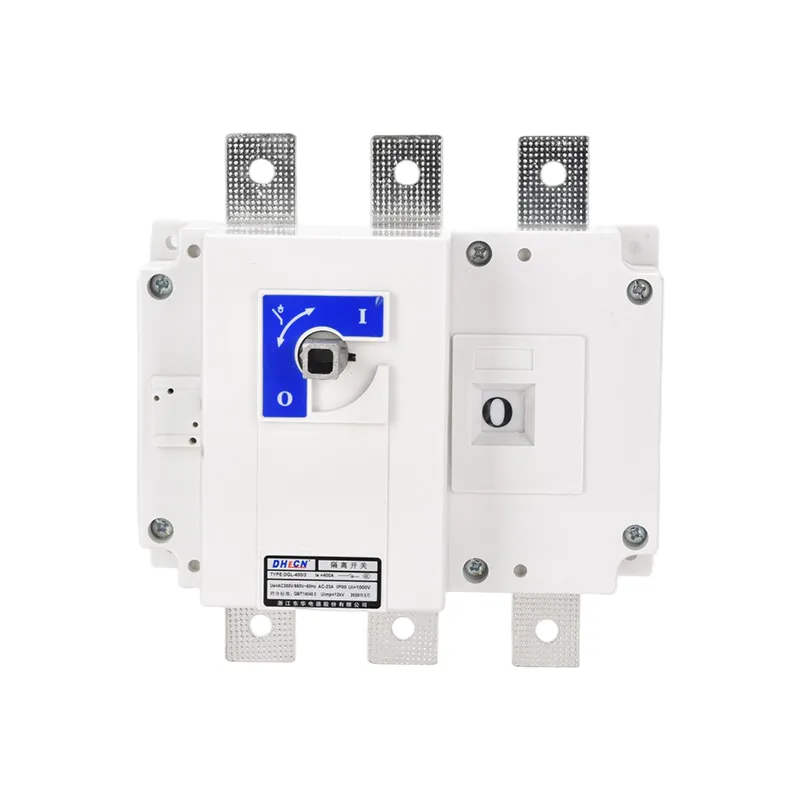

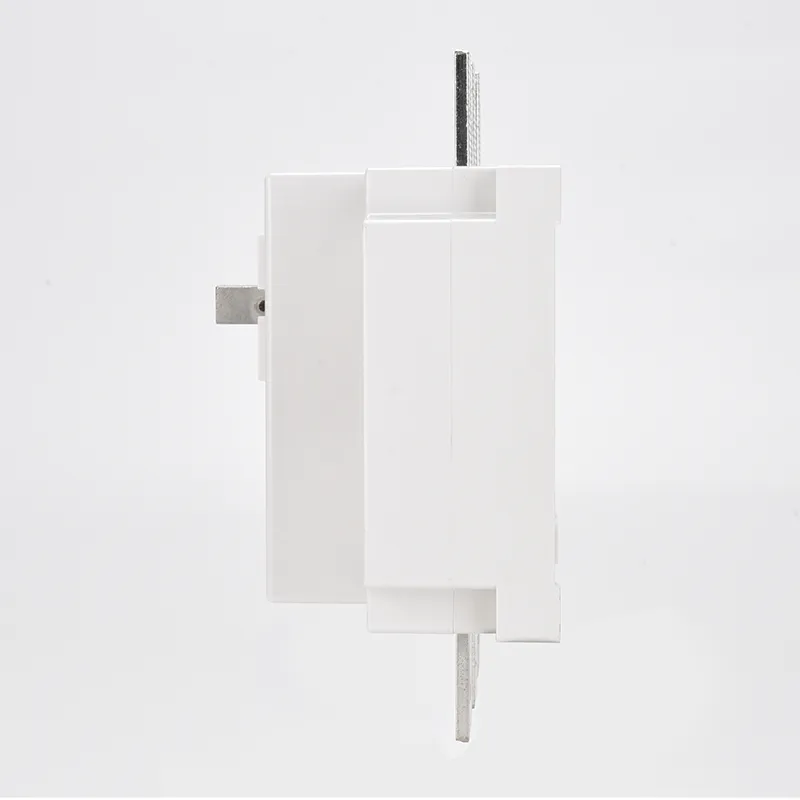

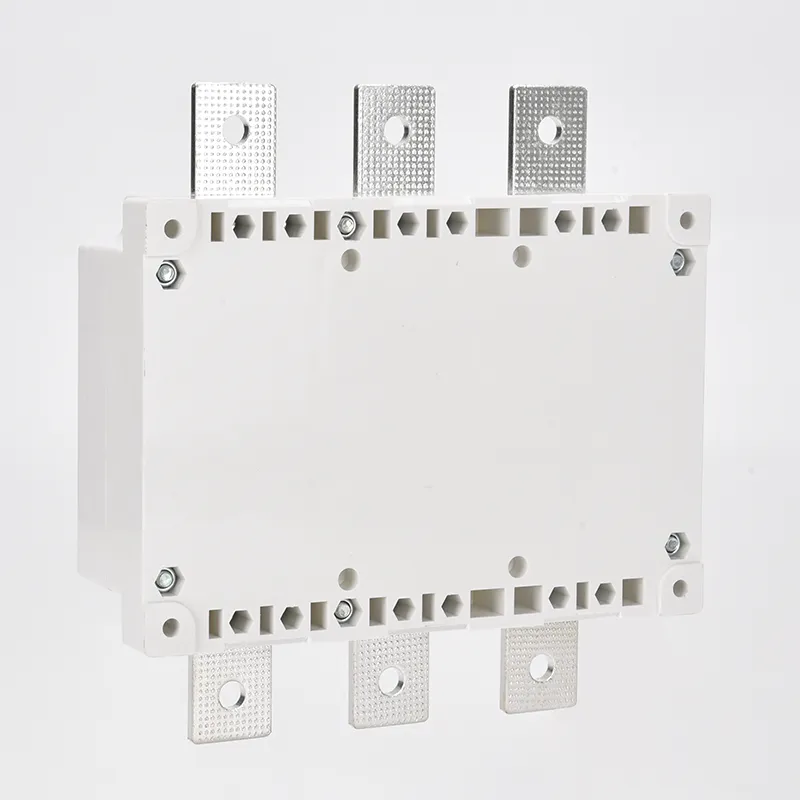

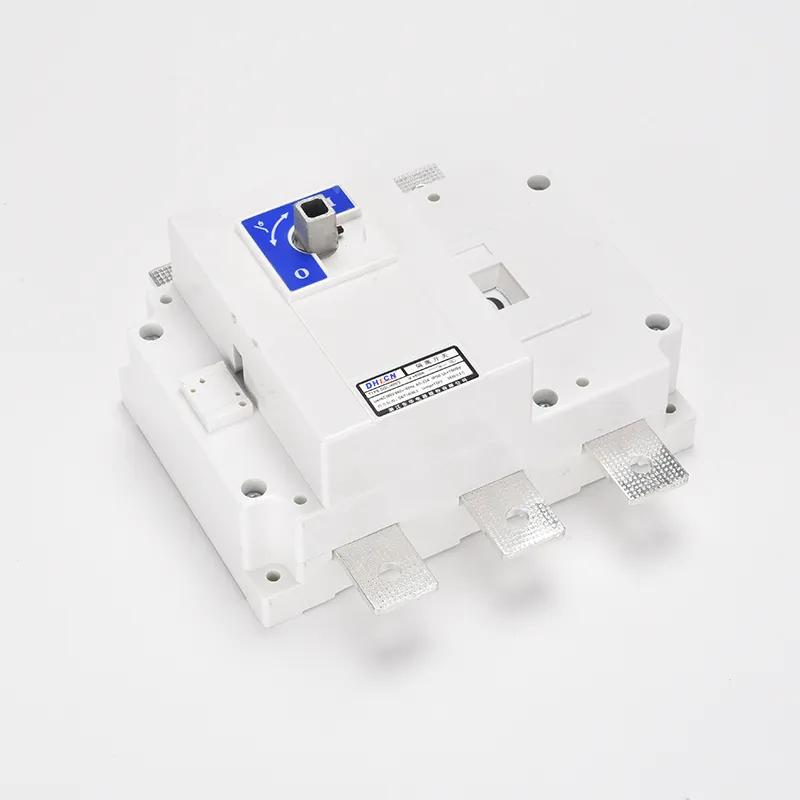

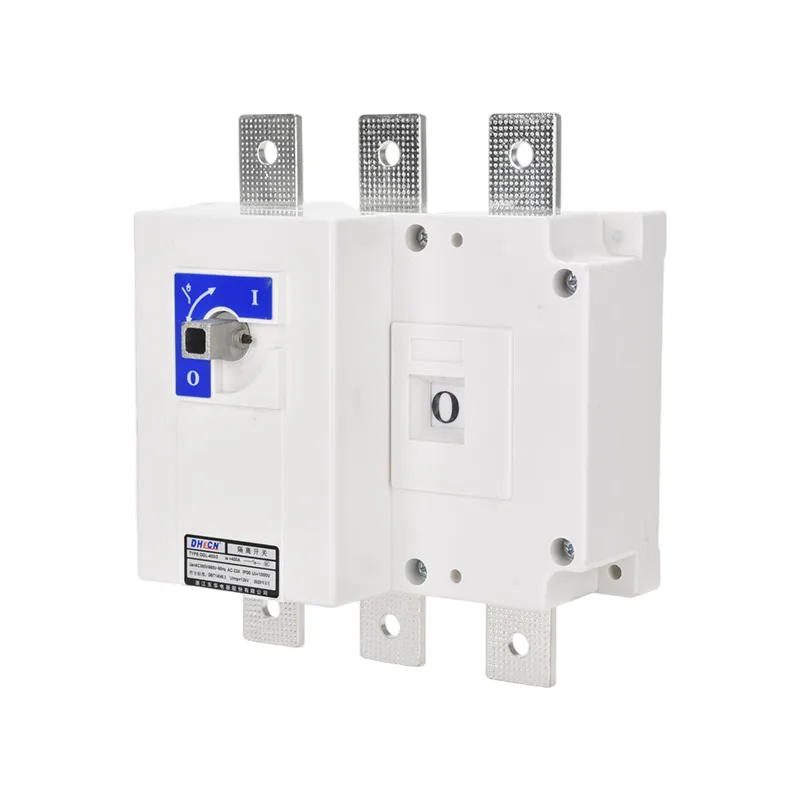

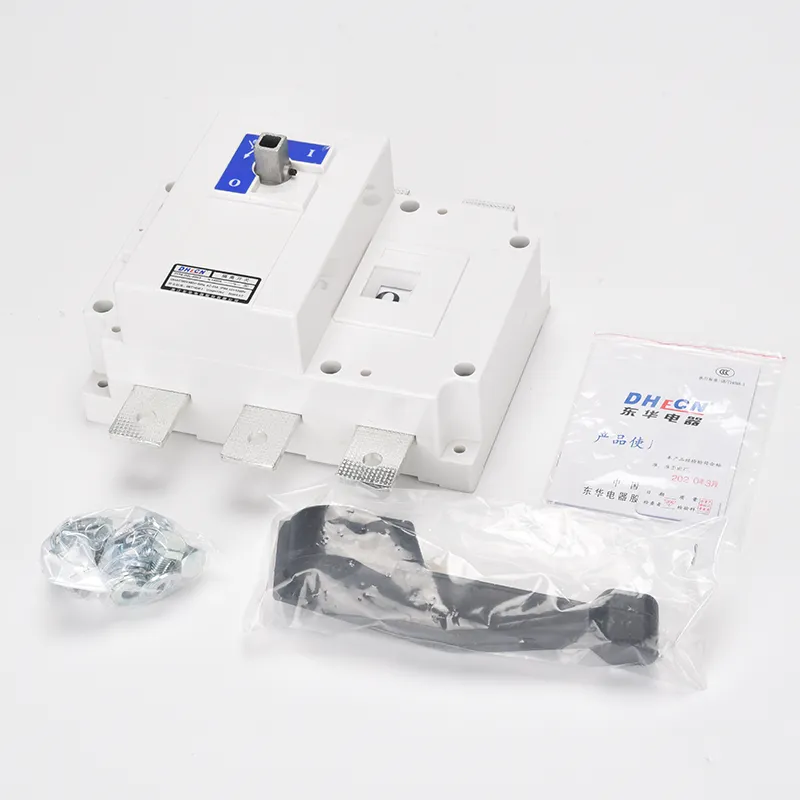

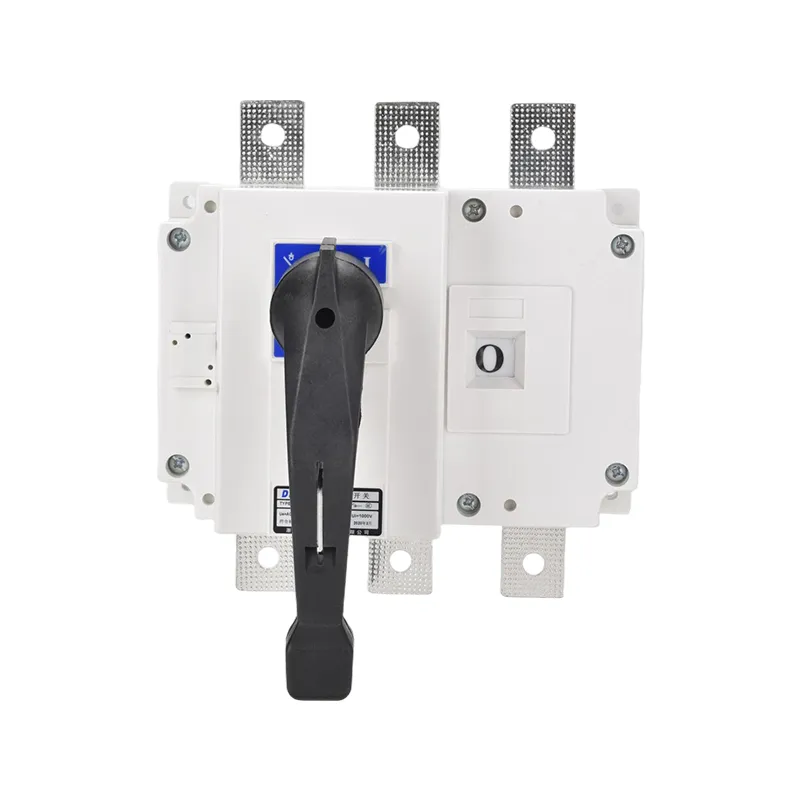

100 Amp 3-faset isolatorafbryder 100a

En 100 amp 3-faset isolatorafbryder 100a er en koblingsanordning designet til trefasede AC-systemer. Den bruges primært til kredsløbsisolering og til at lave eller bryde kredsløb under ubelastede forhold.

Kernefunktioner

1. Kredsløbsisolering: Forbinder eller afbryder sikkert kredsløb uden belastning for at sikre sikker vedligeholdelse.

2. Driftsjustering: Arbejder i koordinering med afbrydere for at ændre udstyrets driftsstatus.

3. Ingen belastningsoperationer: Muliggør omskiftning af ubelastede ledninger eller ubelastede transformere ind og ud af drift.

4.Synligt brudpunkt: Giver et tydeligt afbrydelsespunkt for at gøre inspektion og vedligeholdelse ligetil.

Tekniske funktioner

1.Optimeret struktur: 100 amp 3-faset isolatorafbryder 100a vedtager en enkelt betjeningsmekanisme. De buede bevægelige kontakter og faste kontakter fungerer i forening for at sikre samtidig skift af alle tre faser. Dette reducerer kontaktrejseafvigelse og forbedrer pålideligheden.

2. Nem installation og vedligeholdelse: Det kompakte design af 100 amp 3-faset isolatorafbryder 100a giver mulighed for bekvem installation og holder vedligeholdelsesomkostningerne lave.

Produktparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrke (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbejdsstrøm le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Fremstillings- og brydekapacitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-spidsværdi)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk levetid (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk levetid (gange)
Ue=660V mærkestrøm le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vægt (kg)
3 stænger	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stænger	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Driftsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Type	Rammestørrelse og installationsstørrelse
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Type	Størrelse
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Type	Rammestørrelse og installationsstørrelse
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Ofte stillede spørgsmål om produkter:

Q: Kan 100 amp 3-faset isolatorafbryder 100a betjenes under belastning?
A: Nej. 100 amp 3-faset isolatorafbryder 100a er beregnet til brug uden belastning. Det bør ikke bruges til at lave eller bryde kredsløb, der fører normal driftsstrøm. Til lastomskiftning skal der anvendes en afbryder eller lastafbryder.
Spørgsmål: Hvilke materialer bruges almindeligvis i en 100 amp 3-faset isolatorafbryder 100a?
A: Højkvalitets 100 amp 3-faset isolatorafbrydere har generelt flammehæmmende eller forstærkede termoplastiske/metalhuse, kobber- eller sølvbelagte kobberkontakter for lav modstand og holdbarhed og robuste betjeningsmekanismer i stål eller legering. Disse sikrer lang levetid og pålidelig drift.
Q: Hvordan adskiller en 100 amp 3-faset afbryder 100a sig fra en 100 amp 3-faset afbryder?
A: En 100 amp 3-faset afbryder kan afbryde belastnings- og fejlstrømme, hvorimod en 100 amp 3-faset afbryder kun giver frakobling uden belastning. En 100 amp 3 fases rolle er at garantere en synlig, pålidelig adskillelse for sikkerheden, mens beskyttelsesfunktionerne forbliver med sikringer eller afbrydere.
