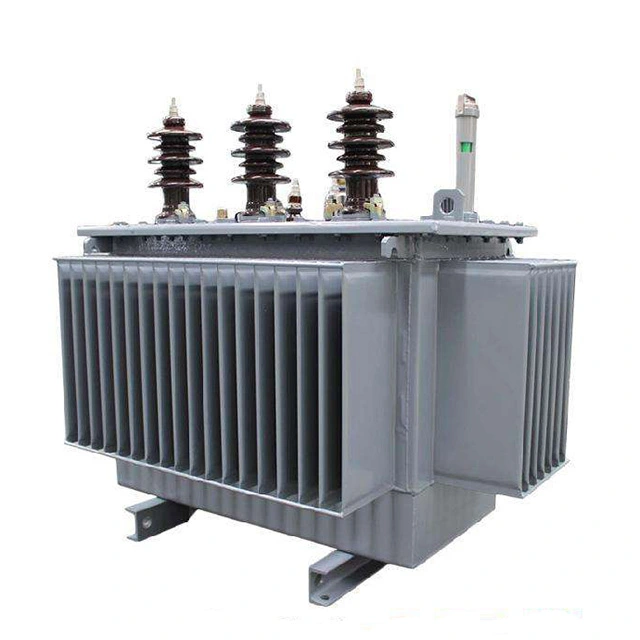

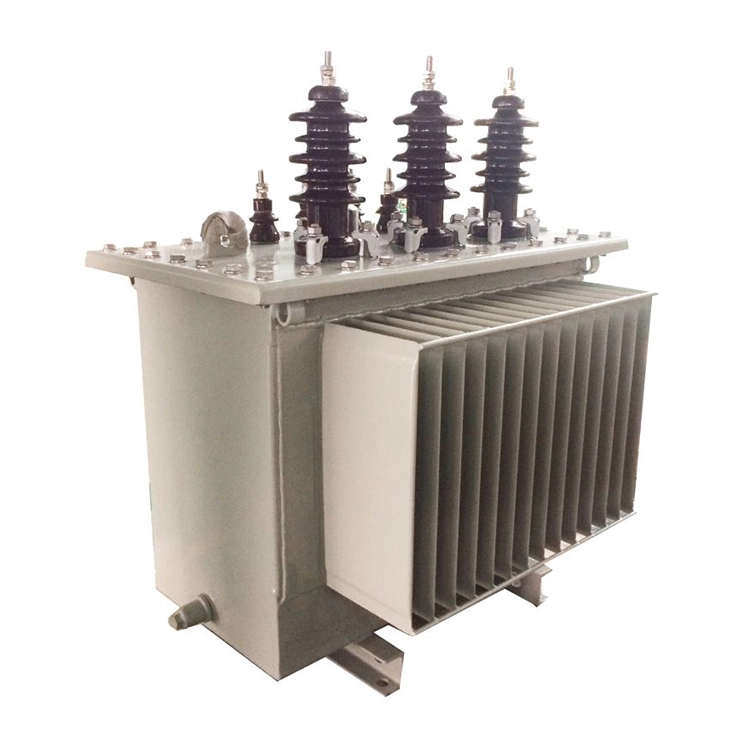

80kva 3 Phase Step Up Power Transformere 415v til 11kv

80kva 3 fase step-up strømtransformatorer 415v til 11kv modtager lavspændingsvekselstrømmen på 415V af primærviklingen. Det magnetiske felt koncentreres og ledes fra primærviklingen til sekundærviklingen gennem den laminerede jernkerne, og en højspændingsvekselstrøm på 11kV udsendes.

80kva 3-fasede step-up-strømtransformere 415v til 11kv anvendes hovedsageligt til langdistance-strømtransmission, nettilslutning af solceller/vindkraft og industriel højspændingsstrømforsyning. De almindelige typer omfatter olie nedsænket, kobberviklinger og Dyn11-forbindelse, som overholder IEC 60076/GB 1094-standarderne.

Teknisk parameter:

Hvilken slags test skal udføres under driften af ​​en 80kva 3-faset step-up strømtransformator 415v til 11kv?

For at sikre, at transformeren fungerer normalt, bør følgende test udføres hyppigt:

(1) Temperaturtest. Om transformatorens driftstilstand er normal og temperaturniveauet er meget vigtigt. Ifølge forskrifterne bør det øverste lag olietemperatur ikke overstige 85°C (temperaturstigningen bør ikke overstige 55°C). Generelt er transformatorer udstyret med dedikerede temperaturmåleanordninger.

(2) Belastningstest. For at forbedre udnyttelsesgraden af 80kva 3-fasede step-up-strømtransformere 415v til 11kv og reducere strømtab, er det nødvendigt at bestemme den faktiske strømforsyningskapacitet, som transformeren kan bære under drift. Målearbejdet udføres normalt i den maksimale elforbrugsperiode for hver sæson og måles direkte ved hjælp af en klemme på amperemeter. Strømværdien skal være 70 til 80 % af transformatorens mærkestrøm. Hvis det overskrider dette område, indikerer det overbelastning og bør justeres med det samme.

(3) Spændingstest. Spændingsvariationsområdet skal være inden for ±5 % af den nominelle spænding. Hvis den overskrider dette område, skal trinkobleren bruges til justering for at bringe spændingen inden for det specificerede område. Generelt måles den sekundære viklings terminalspænding og slutbrugerens terminalspænding ved hjælp af et voltmeter.

(4) Isolationsmodstandstest. For at holde 80kva 3-fasede step-up-strømtransformatorerne 415v til 11kv i normal driftstilstand, skal isolationsmodstandstesten udføres for at forhindre ældning af isoleringen og ulykker. Under testen skal du prøve at stoppe driften af ​​transformeren og bruge et megohmmeter til at måle transformerens isolationsmodstandsværdi. Den målte modstand bør ikke være mindre end 70 % af den tidligere målte værdi. Når du vælger et megohmmeter, kan lavspændingsspolen bruge et spændingsniveau på 500v.
