480v 400 Amp 3-faset afbryderkontakt

Wenzhou XiFa Electric Power Equipment Co., Ltd er en ekspertfabrik til at producere 480v 400 amp 3-faset afbryderkontakt. For at garantere en kort leveringstid uden forsinkelse, har Wenzhou XiFa Electric Power Equipment Co., Ltd lageret af 400 amp 3-faset afbryderkontakt på lager. De store mængdeordrer skal forberedes fra 7 til 15 arbejdsdage fra ordreafgivelsen. I mellemtiden kunne Wenzhou XiFa Electric Power Equipment Co., Ltd tilpasse en 400 amp 3-faset afbryder i henhold til kundernes krav såsom spændingsniveau, brugsmiljø osv.

Send forespørgsel

Produkt beskrivelse

480v 400 amp 3-faset afbryderkontakt skal føre trefaset AC 400 amp nominel strøm i lukkepositionen. Den har et enkelt og kompakt design på strukturen, som er almindeligt anvendt i kompakte transformerstationer og elektriske paneler. Hovedegenskaben ved 480v 400 amp 3-faset afbryderkontakt er ingen lysbueslukningsevne og ingen belastningsdrift.

480v 400 amp 3-faset afbryderkontakt giver synlig og pålidelig frakobling for at sikre operatørbeskyttelse under vedligeholdelse. Funktionen af 480v 400 amp 3-faset afbryderkontakt er at afbryde strøm i omgivelserne uden belastning. Det vil sige, at 480v 400 amp 3-faset afbryderkontakten skal lukke før afbryderen og udløses efter afbryderen i strømfordelingssystemet.

480v 400 Amp 3 Phase Disconnect Switch

Produktionsparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrke (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbejdsstrøm le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Fremstillings- og brydekapacitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-spidsværdi)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk levetid (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk levetid (gange)
Ue=660V Nominel strøm le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vægt (kg)
3 stænger	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stænger	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Driftsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

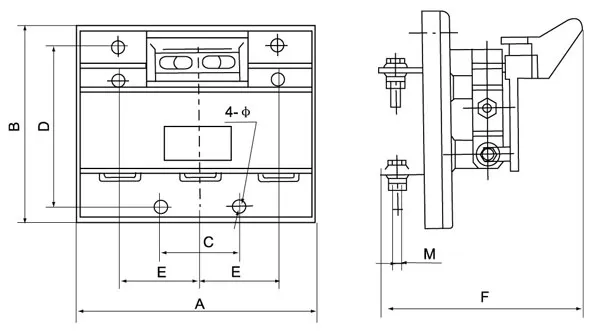

Front Wring Type

Nominel strøm（A）	Rammestørrelse (mm)					Monteringsstørrelse (mm)
Nominel strøm（A）	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-M12	120	140	φ10
1600	360	360	130	215	4-M12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

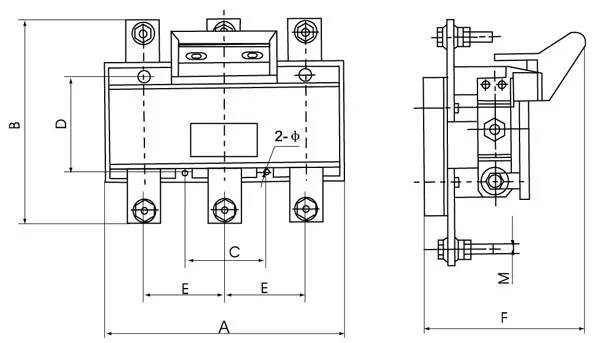

Sjælden vridningstype

Nominel strøm（A）	Rammestørrelse (mm)					Monteringsstørrelse (mm)
Nominel strøm（A）	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-M12	120	260	φ10
1600	380	340	130	300	4-M12	130	300	φ11

Ofte stillede spørgsmål om produktion:

Q: Hvad er hovedformålet med en 480v 400 amp 3-faset afbryder?

A: En 480v 400 amp 3-faset afbryderkontakt giver en sikker måde at isolere strømmen på, før servicering af elektrisk udstyr. Ved 480 volt og 400 ampere bruges denne type switch typisk i kommercielle og industrielle applikationer til at afbryde strømmen til motorer, HVAC-systemer, maskineri eller distributionspaneler.

Q: Hvordan ved jeg, om 400 ampere er den rigtige vurdering til min applikation?

A: Du bør dimensionere kontakten baseret på den maksimale strøm, dit system kræver. En 400A switch er velegnet, når den tilsluttede belastning eller panel er designet til at håndtere strømme op til 400 ampere. Kontroller altid kravene til både kontinuerlig driftsstrøm og kortslutningsmærke, før du vælger.

Q: Hvad er forskellen mellem smeltbare og ikke-smeltelige afbryderkontakter?

A: Smeltbar: Indeholder sikringer til overstrømsbeskyttelse. Dette giver både et frakoblingsmiddel og kredsløbsbeskyttelse.

Ikke-smeltelig: Isolerer kun strøm, men yder ikke beskyttelse. Vælg smeltemiddel, hvis du har brug for indbygget beskyttelse; ikke-smeltelig, hvis beskyttelsen allerede håndteres af opstrømsafbrydere.
