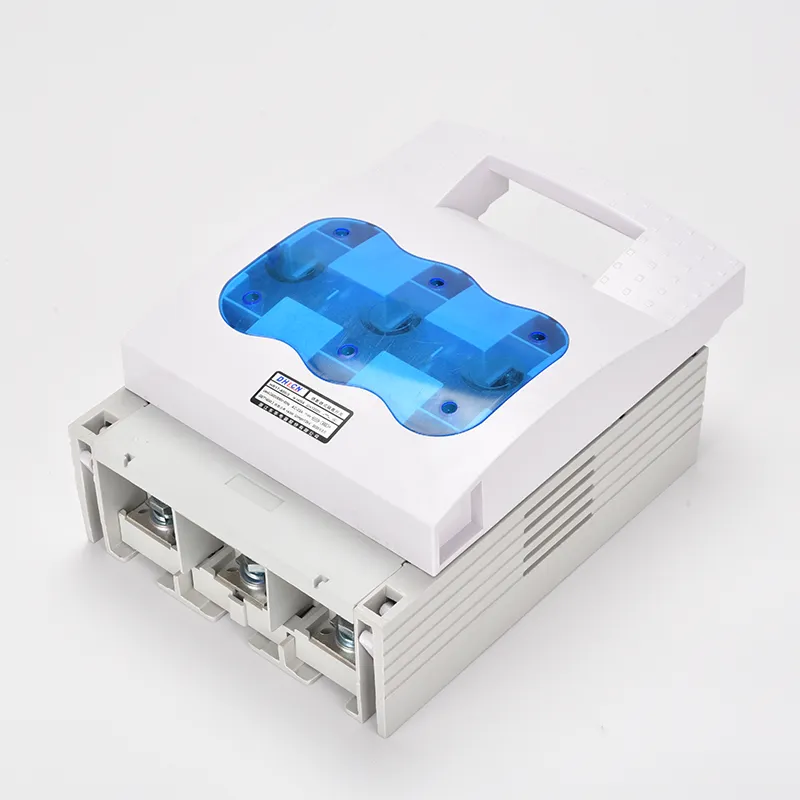

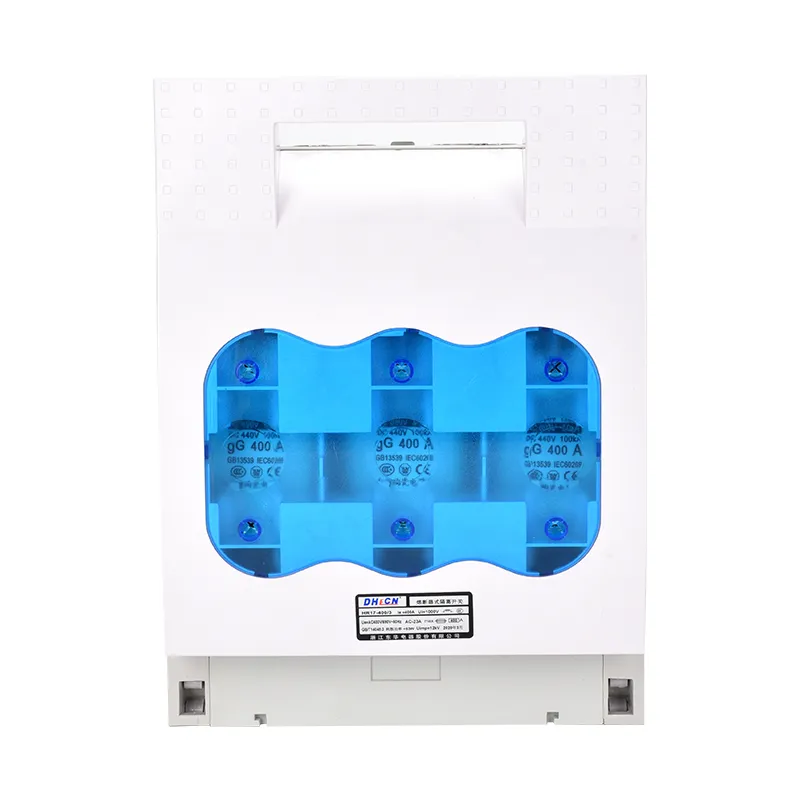

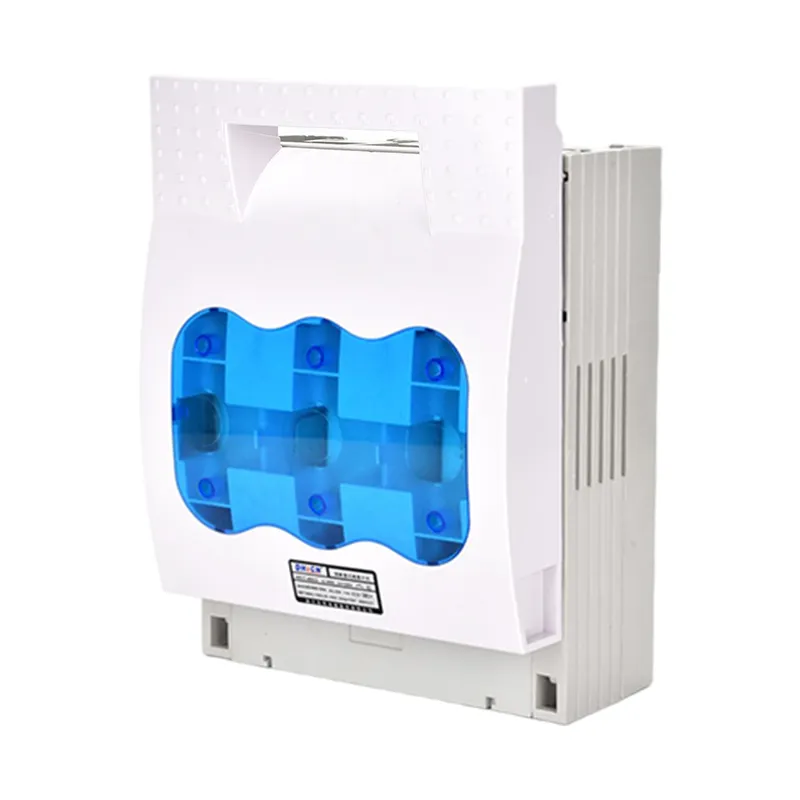

Elektrisk lavspændingssikringsfrakoblingskontakt

Sammenlignet med en ikke-smelteafbryder, kombinerer en elektrisk lavspændingssikringsafbryder funktionen af en sikring og en knivafbryder, hvilket betyder, at den kan styre afbrydelsen og tilslutningen af strøm under normal drift og afbryde strømmen i tilfælde af kortslutning og overbelastning. Wenzhou XiFa Electric Power Equipment Co., Ltd er specialiseret i at producere elektrisk lavspændingsafbryderafbryder. For at producere en solid kvalitetssikringsafbryder, anvender virksomheden kobber af høj kvalitet på afbryderkontakten og sikringen. Indkapslingen vedtager epoxyharpiksindkapsling, som kunne beskytte interne komponenter mod støv, fugt og eksterne kræfter, samtidig med at operatørsikkerheden sikres.

Send forespørgsel

Produkt beskrivelse

Den elektriske lavspændingsafbryderafbryder, også kendt som en sikringstypeisolator, kombinerer på smart måde funktionerne fra en afbryderkontakt og en sikring, hvilket gør den til en kritisk komponent i lavspændingsstrømfordelingspaneler. Dens sikringselement er designet til at afbryde fejlstrømme hurtigt, hvilket sikrer kredsløbets sikkerhed, mens knivafbryderen er specielt beregnet til at skifte operationer uden belastning og ikke kan afbryde strømførende strømme under normal drift. Denne unikke kombination placerer den sikrede afbryderkontakt som en pålidelig vogter af kredsløbsbeskyttelse.

Når kontakten er lukket, sikrer knivmekanismen, gennem et veldesignet forbindelsessystem, fast kontakt mellem sikringen og samleskinnen, hvilket tillader uafbrudt strøm. Omvendt, når frakobling er påkrævet, adskiller den samme enkle mekanisme sikkert sikringen fra den strømførende samleskinne, hvilket muliggør hurtig kredsløbsafbrydelse. Dette præcise mekaniske design er det, der gør det muligt for den sikrede afbryderkontakt at fungere jævnt og pålideligt, mens den skifter kredsløbstilstand.

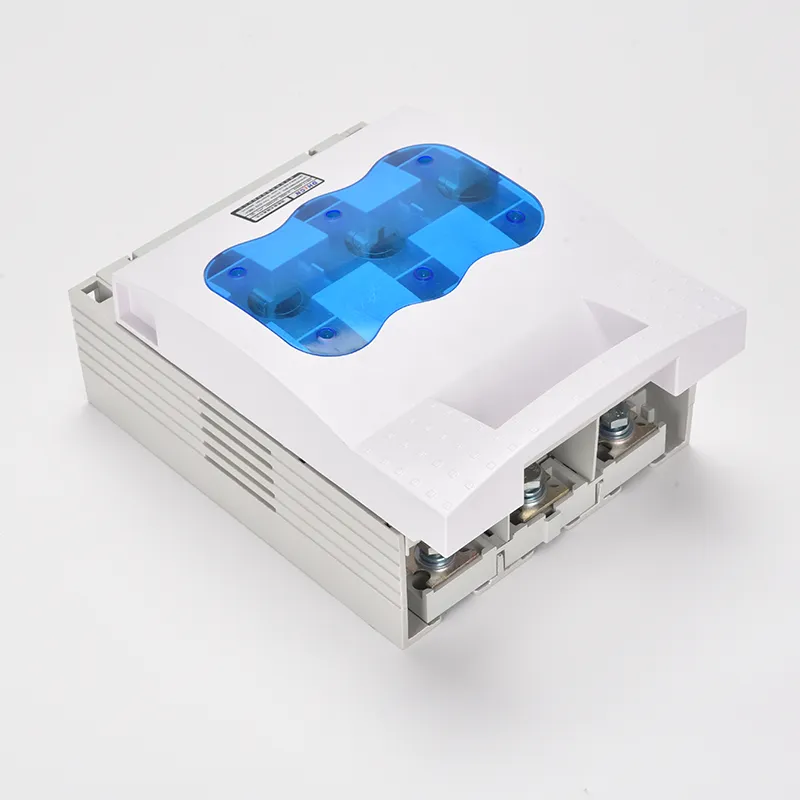

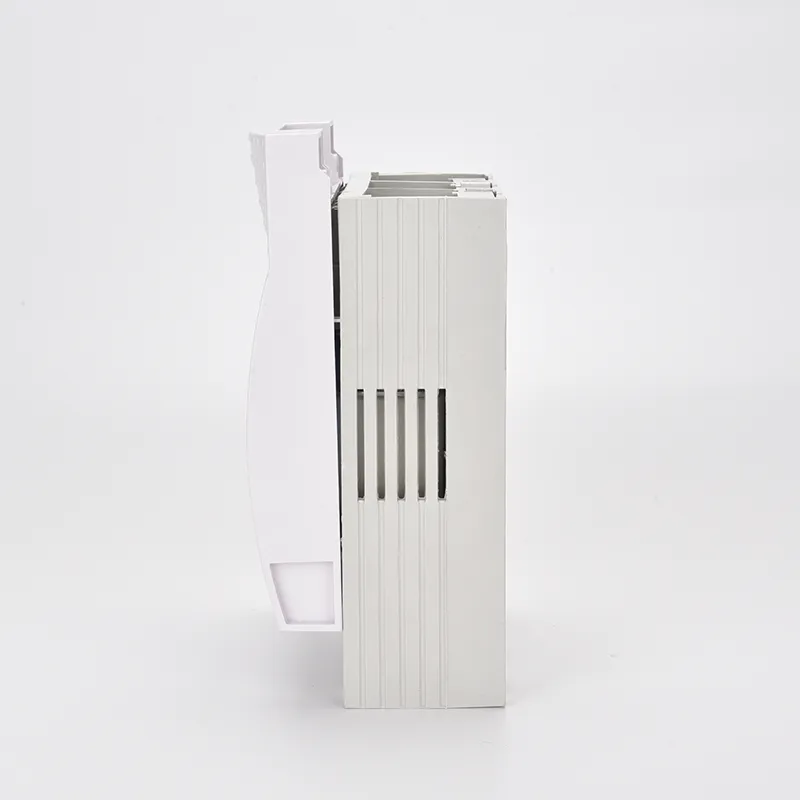

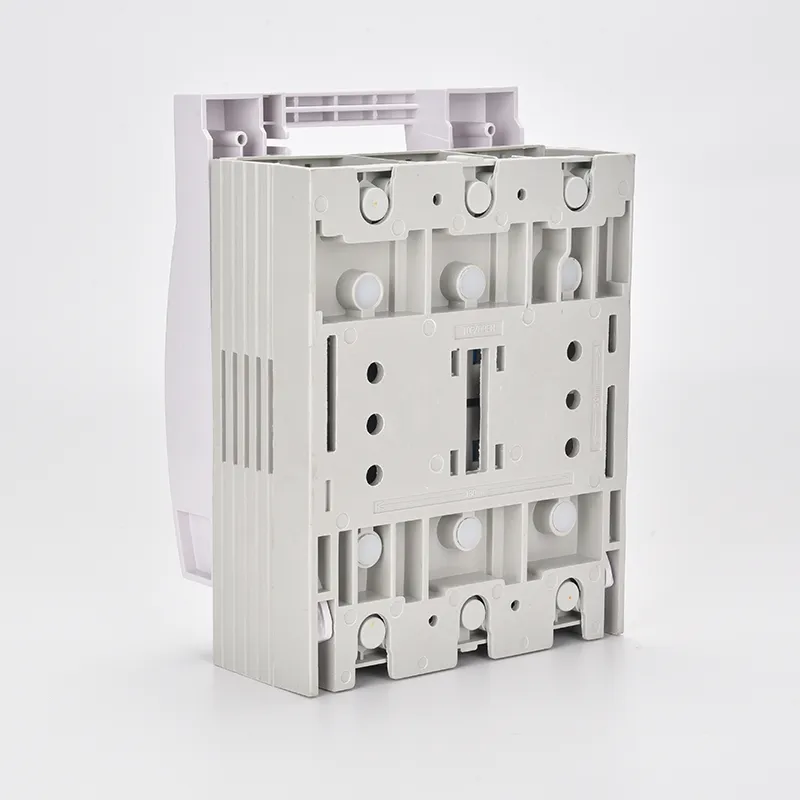

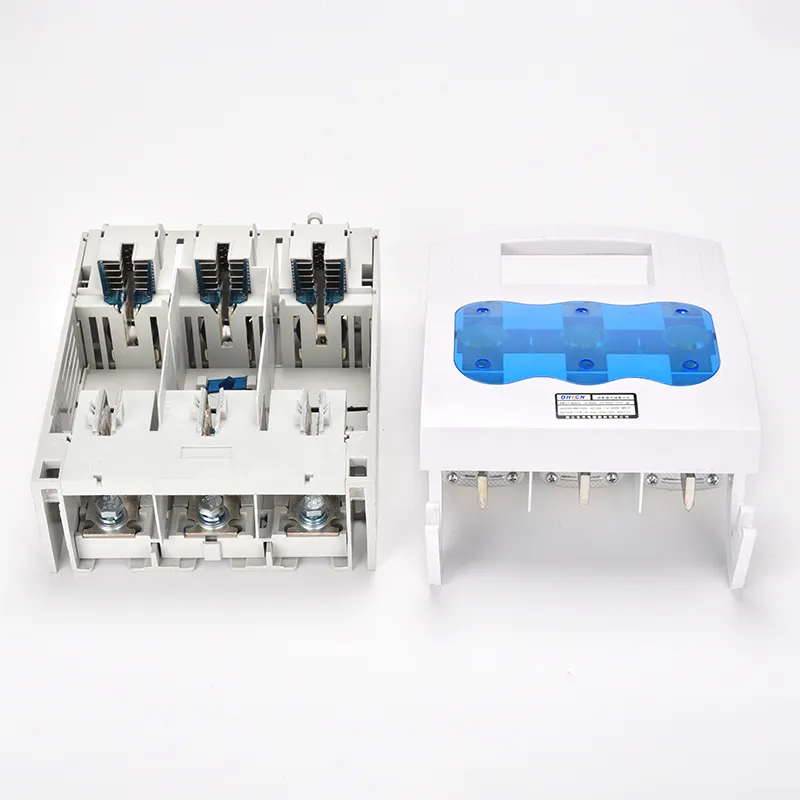

Electric Low Voltage Fuse Disconnector Switching

Produktparameter:

Type sikring	0			1			2			3
Frekvens	50 Hz			50 Hz			50 Hz			50 Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
Ui (V)	800			800			800			800
I (A)	160			250			400			630
Ith (A)	160			250			400			630
Udnyttelse	AC-21B (690V)			AC-21B (690V)			AC-21B (690V)			AC-21B (690V)
	AC-22B (500V)			AC-22B (500V)			AC-22B (500V)			AC-22B (500V)
	AC-23B (400V)			AC-23B (400V)			AC-23B (400V)			AC-23B (400V)
Fremstillingskapacitet	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Brydekapacitet	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
Ics (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Sikringstab (W)	12			23			34			48

Ith (A)	Type sikring	In af sikring (A)
160	0	4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
250	1	80, 100, 125, 160, 200, 224, 250
400	2	125, 160, 200, 224, 250, 300, 315, 355, 400
630	3	315, 355, 400, 425, 500, 630

Type	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Modenummer		Udsigtsmål (mm)				Installationsmål (mm)
Modenummer		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Ofte stillede spørgsmål om produkter:

Spørgsmål: Hvad er en elektrisk lavspændingssikringsafbryder omskifter?

A: En elektrisk lavspændingsafbryderafbryder er en elektrisk enhed, der kombinerer en sikrings beskyttende funktion med en afbryders koblingsevne. Det giver sikker isolering til vedligeholdelse og afbryder fejlstrømme for at beskytte kredsløb og udstyr.

Spørgsmål: Kan en elektrisk lavspændingsafbryderafbryder afbryde strømførende strøm?

A: Nej. Knivkontakten i en afbryderkontakt med sikring er designet til kun at fungere, når kredsløbet er fri for belastningsstrøm. Den må aldrig bruges til at afbryde normale driftsstrømme. Sikringselementet vil dog fungere automatisk under fejltilstande.

Spørgsmål: Hvad er hovedanvendelserne af en elektrisk lavspændingssikringsfrakoblingskobling?

A: En elektrisk lavspændingssikringsafbryderkontakt bruges almindeligvis i lavspændingsstrømfordelingspaneler, motorkontrolcentre, HVAC-systemer og industrimaskiner. De giver både sikkerhedsisolering og overstrømsbeskyttelse i disse systemer.
