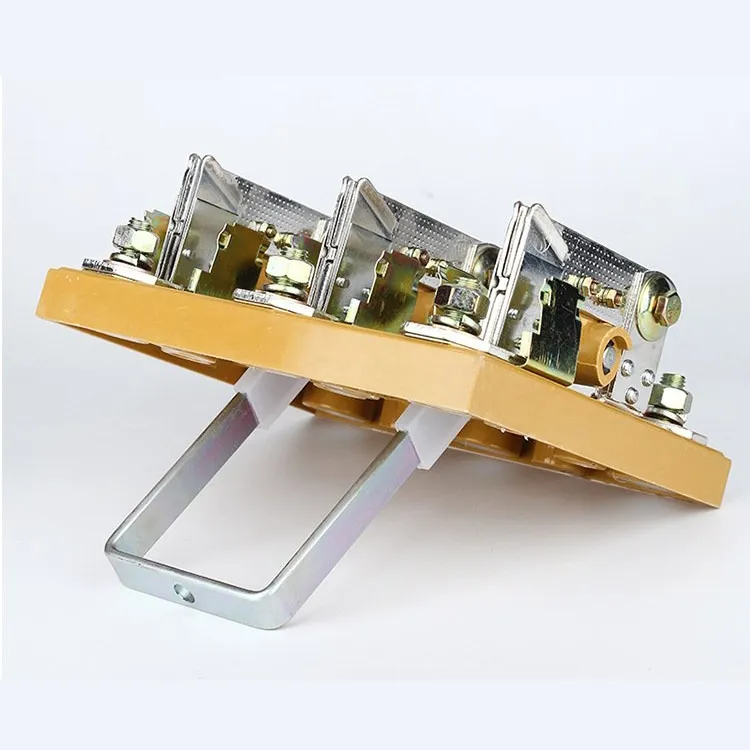

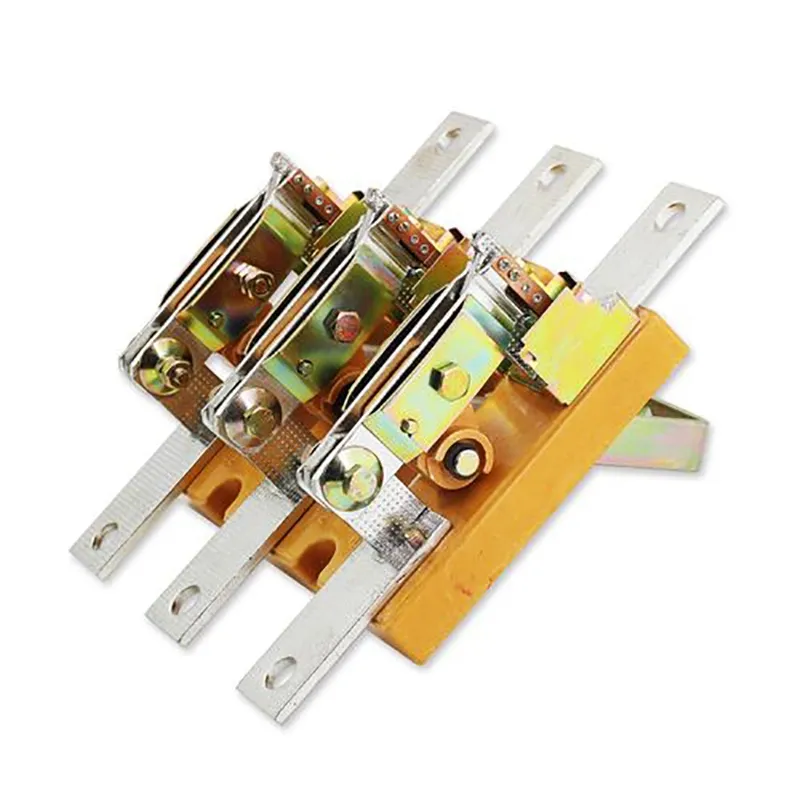

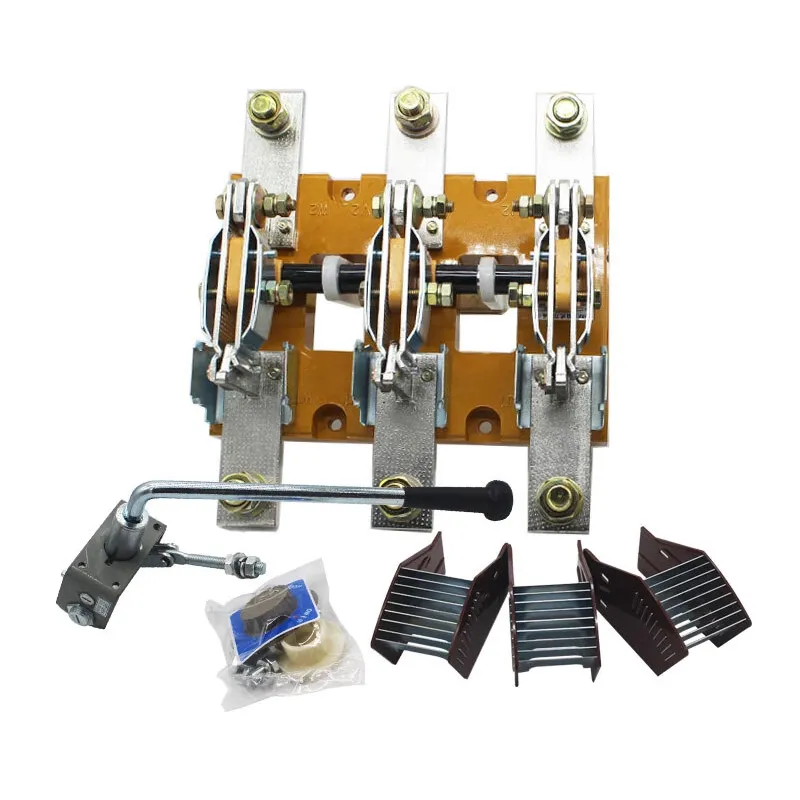

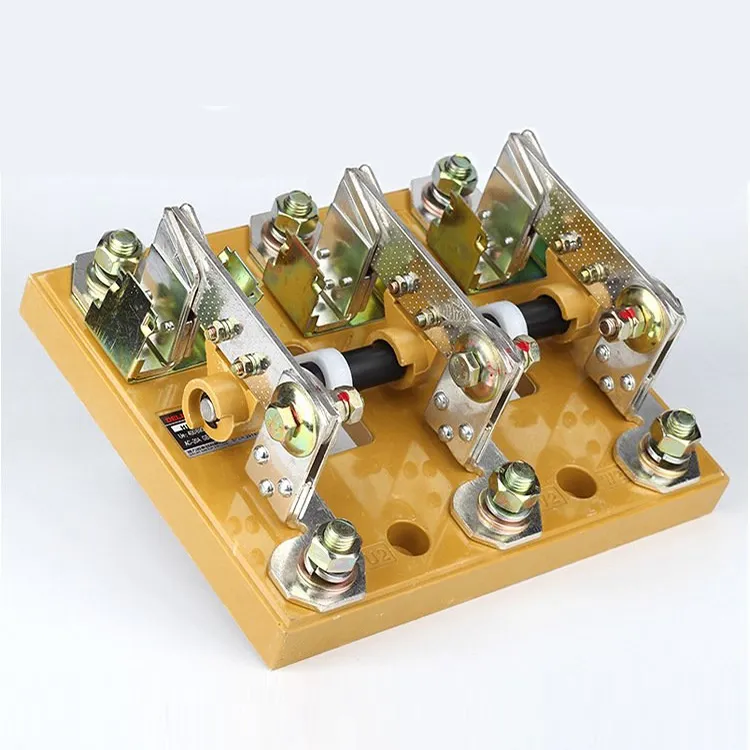

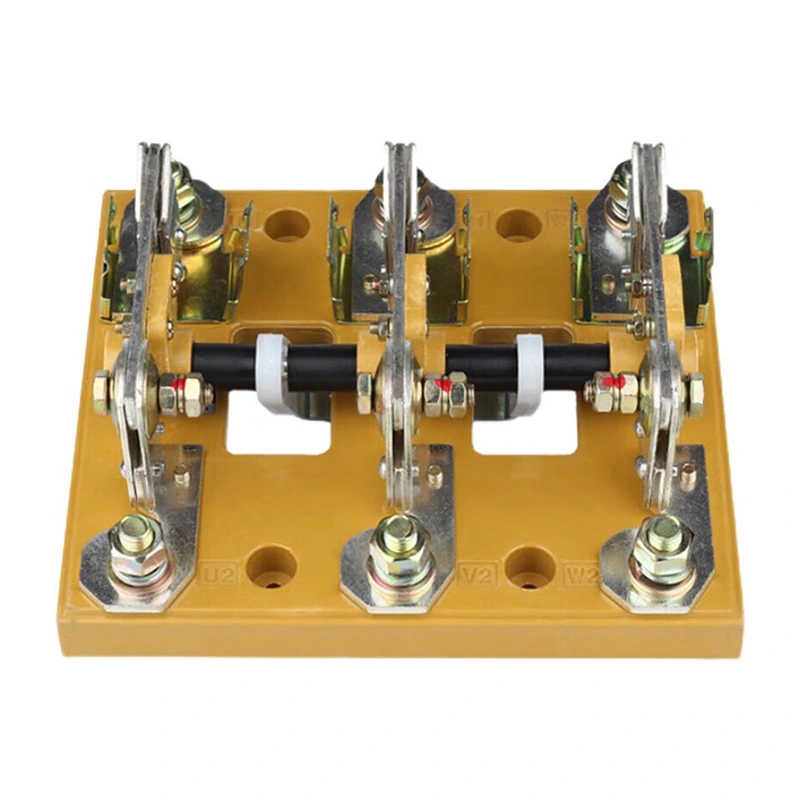

Elskab 800 Amp 3-faset afbryderkontakt

For at producere et pålideligt elektrisk kabinet 800 amp 3-faset afbryderkontakt, vedtager Wenzhou XiFa Electric Power Equipment Co., Ltd kobberkontakter af høj kvalitet og robust hus for at sikre lang levetid. I mellemtiden har hvert elektriske kabinet 800 amp 3-faset afbryderkontakt et kompakt og enkelt design, ikke kun for at give et indlysende frakoblingspunkt på visuelt, men også for at passe til panel- eller vægmontering. I mellemtiden er det nødvendigt at hvert elektrisk kabinet 800 amp 3-faset afbryder for at gennemgå fabrikstestene før hurtig forsendelse.

Send forespørgsel

Produkt beskrivelse

En 800 amp 3-faset afbryderkontakt er en enhed, der primært bruges til at isolere strømkilder, udføre koblingsoperationer og til- eller frakoble svagstrømskredsløb. Den har ikke lysbueslukningsevne. Når de er i åben position, holder kontakterne en specificeret isolationsafstand med et klart synligt brud; når den er i lukket position, er kontakten i stand til at bære normal driftsstrøm såvel som at modstå unormale forhold, såsom kortslutningsstrøm, i et defineret tidsrum.

I de fleste tilfælde anvendes 800 amp 3-faset afbryderkontakt som lavspændingsisolatorer, hvilket betyder, at de er klassificeret til spændinger under 1 kV. Selvom deres funktionsprincip og konstruktion er forholdsvis enkel, produceres de i store mængder, og deres pålidelighed er kritisk. Som et resultat spiller de en vigtig rolle i design, konstruktion og sikker drift af transformerstationer og kraftværker.

Den definerende karakteristik af en 800 ampere 3-faset afbryderkontakt er, at den ikke kan afbryde belastningsstrømmen; den må kun åbnes eller lukkes, når kredsløbet er fri for strøm. Typiske referencer til 800 amp 3-faset afbryderkontakt dækker deres funktioner, egenskaber, klassifikationer, applikationer, anti-fejlbetjeningsforbedringer, vedligeholdelsespraksis og almindelige problemer.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Produktionsparameter:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Dielektrisk styrke (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arbejdsstrøm le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Motoreffekt (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Fremstillings- og brydekapacitet
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (KA-spidsværdi)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Mekanisk levetid (tider)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Elektrisk levetid (gange)
Ue=660V mærkestrøm le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Vægt (kg)
3 stænger	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 stænger	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Driftsmoment (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Type		Rammestørrelse (mm)						installationsstørrelse (mm)
Type		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Type	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Ofte stillede spørgsmål om produktion:

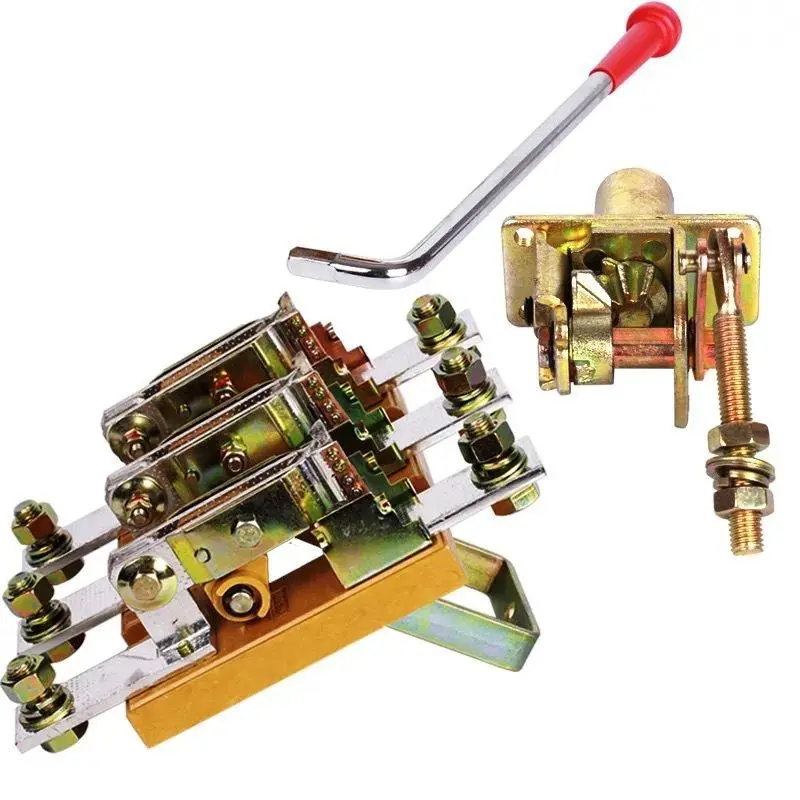

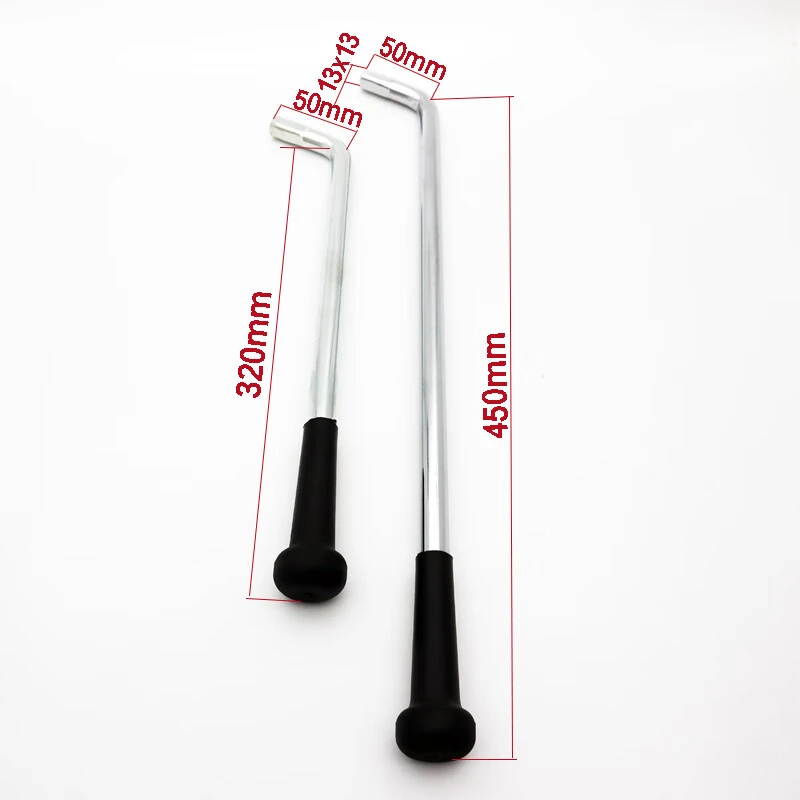

Spørgsmål: Hvordan vælger jeg mellem forskellige håndtagstyper (roterende vs. håndtag)?

A: Roterende håndtag: Kompakt, bruges ofte i motorkontrolcentre eller trange pladser.

Håndtag: Større og mere synlige, foretrækkes, når der er behov for tydelig indikation af ON/OFF.

Valget afhænger af plads, sikkerhedssynlighed og operatørpræference.

Q: Kan en 800 amp 3-faset afbryderkontakt monteres i enhver retning?

A: Generelt bør en 800 amp 3-faset afbryderkontakt monteres lodret for at opfylde sikkerheds- og kodekravene. Nogle designs tillader fleksibilitet, men følg altid producentens instruktioner og lokale elektriske koder.

Q: Understøtter en 800 ampere 3-faset afbryderkontakt lockout/tagout (LOTO) procedurer?

A: Ja, inkluderer 800 amp 3-faset afbryderkontakt, de fleste modeller er udstyret med hængelåsbare håndtag for at sikre overholdelse af OSHA-sikkerhedskravene til lockout/tagout. Dette gør det muligt for teknikere at servicere udstyr sikkert uden risiko for utilsigtet genopladning.
