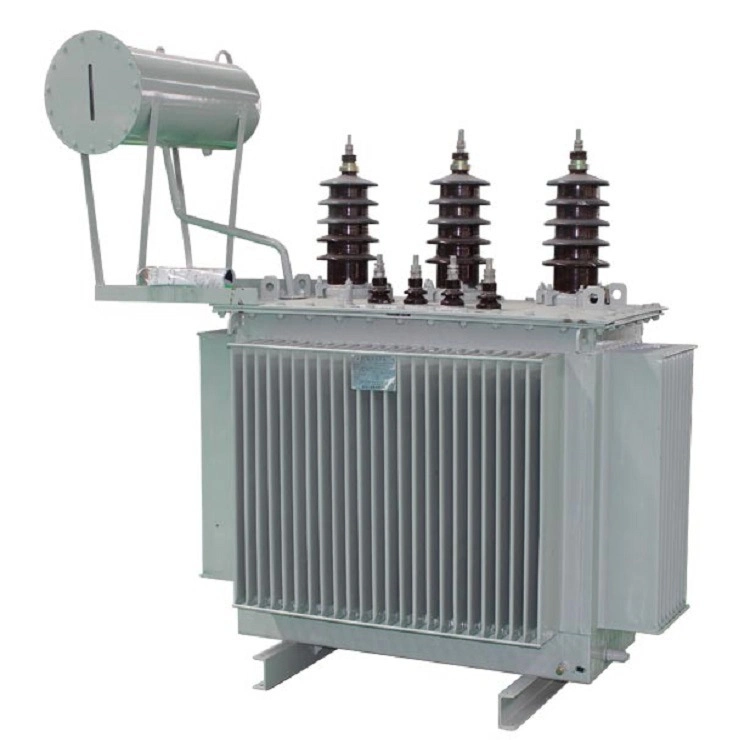

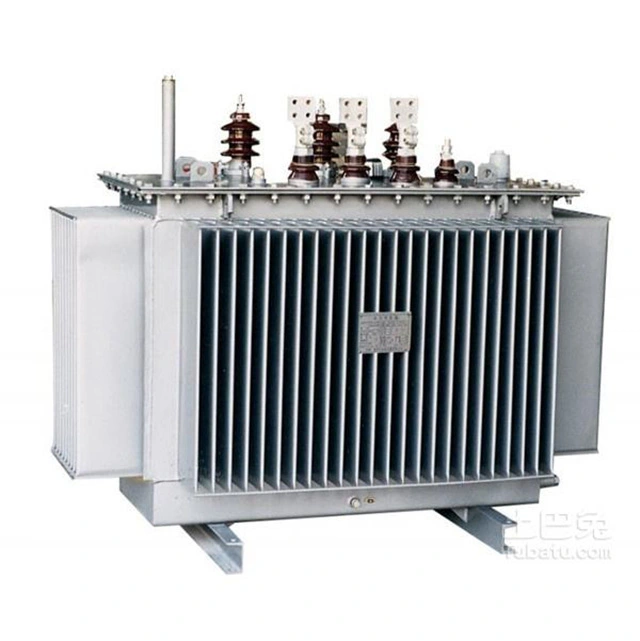

500kva Distribution Electric Power Transformer

500kva distributionselektrisk krafttransformator har følgende nøglefordele: Avanceret isoleringsteknologi for øget sikkerhed. Støjsvag drift og minimale vedligeholdelseskrav. Den er specielt designet til effektiv drift i kommercielle og industrielle miljøer med en kapacitet på 500 kVA, der tilbyder både omkostningseffektivitet og miljømæssig ydeevne.

Brugere kan vælge aluminiumsviklinger for at opnå en balance mellem omkostninger og effektivitet, eller kobberviklinger for bedre ledningsevne, lavere tab og overlegen varmemodstand.

Temperaturstigningen kan vælges som 150℃, 115℃ eller 80℃. Sidstnævnte kan forbedre effektiviteten og forlænge isoleringens levetid under høje omgivelsestemperaturer eller kontinuerlige belastninger og kan bruge materialer op til 220°C eller højere kvaliteter.

Indkapslingstyperne af 500kva distributions-elektrisk krafttransformator inkluderer ventilerede NEMA 1-skabe, der er egnede til indendørs tørre miljøer, NEMA 3R-skabe med regntætte dæksler, der er egnede til udendørs/fugtige miljøer, og fuldt lukkede indhegninger, der er egnede til støvtætte, fugttætte, korrosive eller farlige områder.

Teknisk parameter:

Hvorfor ikke bruge et helt stykke siliciumstål som kerne i stedet for at bearbejde det til en plade?

Dette skyldes, at en pladelignende kerne kan reducere en anden type jerntab "hvirvelstrømstab". Når 500kva distributions-elektriske krafttransformatoren fungerer, er der en vekselstrøm i spolen, og den magnetiske flux, den genererer, er naturligt vekslende. Denne skiftende magnetiske flux genererer en induceret strøm i jernkernen. Den inducerede strøm genereret i jernkernen cirkulerer i et cirkulært mønster inden for planet vinkelret på den magnetiske flux, så det kaldes en hvirvelstrøm. Hvirvelstrømstab får også jernkernen til at varme op.

For at reducere tab af hvirvelstrøm er 500kva distributions-elektrisk krafttransformatorens jernkerne fremstillet ved at stable indbyrdes isolerede siliciumstålplader, så hvirvelstrømmen løber i et smalt, aflangt kredsløb gennem et mindre tværsnit og derved øger modstanden på hvirvelstrømsvejen. Samtidig øger siliciumet i siliciumstålet materialets resistivitet, hvilket også spiller en rolle for at reducere hvirvelstrøm.

Til 500 kva distributionselektriske transformatorkerner vælges generelt 0,35 mm tykke koldvalsede siliciumstålplader. I henhold til størrelsen af ​​den nødvendige kerne skæres den i et langt ark. I teorien, for at reducere hvirvelstrøm, jo ​​tyndere siliciumstålpladen og jo smallere de overlappende pladestrimler er, jo bedre er effekten. Dette reducerer ikke kun hvirvelstrømtab, sænker temperaturstigningen, men sparer også materialet i siliciumstålplader.

Men når man fremstiller transformatorkerner af siliciumstålplader, er det ikke kun baseret på de førnævnte gunstige faktorer, fordi fremstilling af jernkernen på denne måde vil øge arbejdstiden betydeligt og reducere det effektive tværsnit af jernkernen. Derfor, når du laver transformerkerner med siliciumstålplader, er det nødvendigt at overveje den specifikke situation, afveje fordele og ulemper og vælge den optimale størrelse.

Værksted

Udstyr

Prøve
