Padmonteret Transformer 100 Kva 13,8 Kv

Wenzhou XiFa Electric Power Equipment Co., Ltd er en virksomhed, der hovedsageligt beskæftiger sig med produktion af transformere. Det har etableret et professionelt teknisk team og har dygtige arbejdere. Padmonteret transformer 100 kva 13,8 kv er designet og udviklet ved hjælp af avanceret teknologi og materialer af høj kvalitet. Den har bestået forskellige typetestrapporter og overholder internationale standarder såsom IEC. Denne transformer kan give dig sikker og pålidelig service i lang tid og kan opfylde dine økonomiske og effektive krav ved at reducere tab.

Send forespørgsel

Produkt beskrivelse

Den nominelle effekt af denne padmonterede transformer 100 kva 13,8 kv afkøles af ONAN. Den primære spænding er 13,8 kV og udtagsområdet er ±2*2,5 % (NLTC). Den sekundære spænding kan tilpasses og vælges. De danner en Dyn11 vektorgruppe.

Designet med avanceret teknologi og bruger materialer og komponenter af høj kvalitet, hvilket sikrer padmonteret transformer 100 kva 13,8 kv pålidelig kvalitet og lang driftstid. Udstyret er omhyggeligt fremstillet af siliciumstålplader med høj permeabilitet, ledende viklinger med høj renhed, ældningsbestandige isoleringsmaterialer og holdbare forseglede komponenter. Kvaliteten af kernekomponenter er strengt kontrolleret for at sikre stabiliteten af hele maskinen fra kilden.

Med enestående modstandsdygtighed over for elektrisk stød og korrosion fra fugt har den padmonterede transformer 100 kva 13,8 kv fremragende isoleringsevne. Den kan tilpasse sig forskellige udendørs klimaforhold. Under drift har den lave vibrationer og lav støj, og tomgangstabet og belastningstabet er godt kontrolleret, hvilket resulterer i gode energibesparelser og forbrugsreduktionseffekter.

Den mekaniske struktur af padmonteret transformer 100 kva 13,8 kv er stabil og pålidelig med et overensstemmelsesniveau for tætningsbeskyttelse, der opfylder standarderne. Dette forhindrer effektivt olielækageproblemer og kombinerer beskyttelses- og sikkerhedsfunktioner.

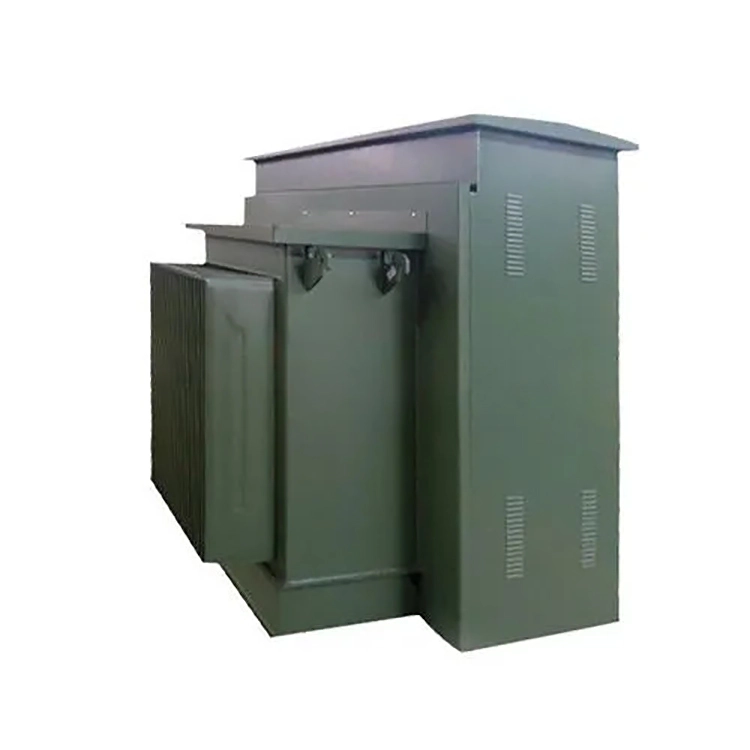

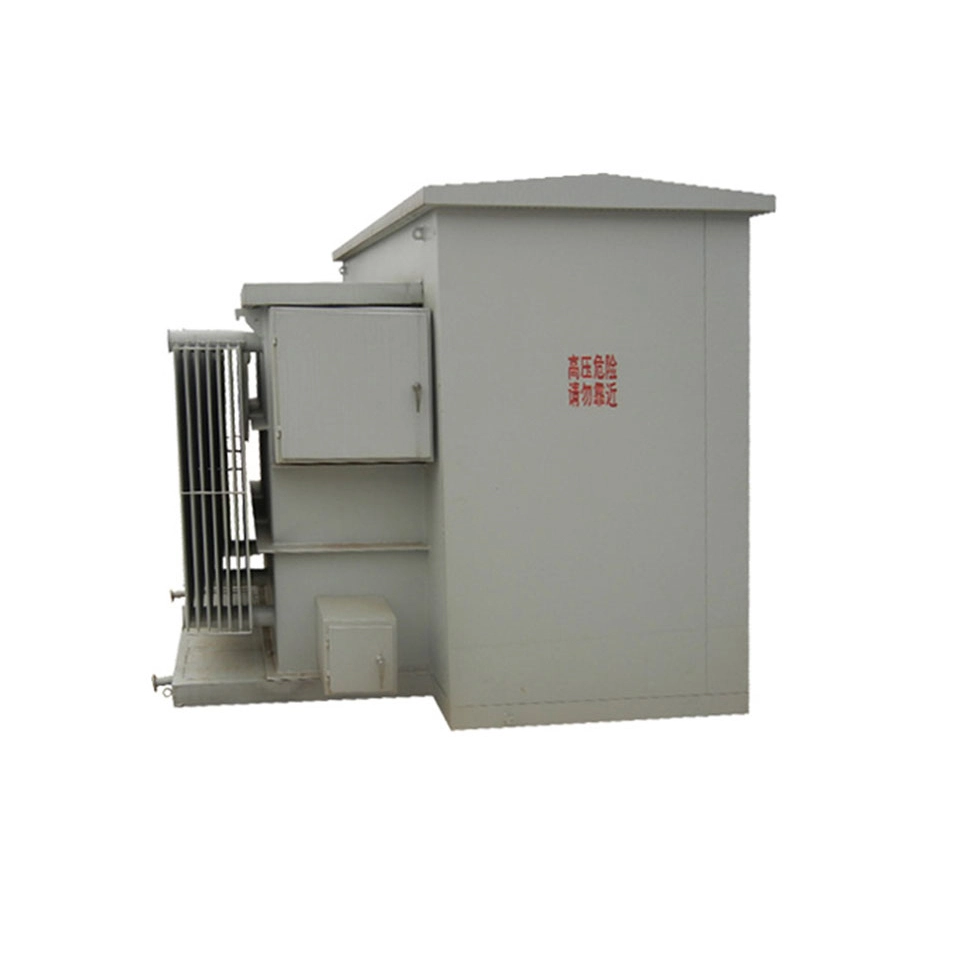

Padmounted Transformer 100 Kva 13 8 Kv

Teknisk parameter:

Produktnavn	padmonteret transformer 100 kva 13,8 kv
Afkølingsmetode	ONAN
Primær (HV) spænding	13,8 kV
Sekundær (LV) spænding	120/240 V / 480 V / 600 V
Impedans	1,5 % til 4 %
Dimensioner	1200 x 965 x 910 mm
Intet belastningstab	≤280 W
Belastningstab	≤1010 W
Tryk på Changer Range	±2×2,5 %
Spændingsreguleringshastighed	≤3 %
Isoleringsklasse	HV:17kV, LV:1,2kV

For en padmonteret transformer 100 kva 13,8 kv, der er i drift, antag, at der opstår en trefaset metallisk kortslutning ved lavspændingssiden af transformeren, men højspændingssidens sikring er ikke sprunget, og 13,8 kV udgangsafbryderen på opstrøms transformerstationen er heller ikke udløst. hvad er de mulige årsager til dette fænomen?

Tjek for nogen af følgende situationer:

1. Om sikringens mærkestrøm er for stor, om sikringen er ældet, men ikke gået i stykker, eller om sikringen og belastningsafbryderens forbindelsesmekanisme sidder fast.

2. Om overstrømsbeskyttelsesindstillingen for opstrømsafbryderen er indstillet for højt og kortslutningsstrømværdien nøjagtigt inden for beskyttelsens dødzone.

3. Der kan forekomme interne fejlkarakteristika for den padmonterede transformer 100 kva 13,8 kv. Transformatoren selv har allerede lidt kortslutning eller kernefejl, hvilket resulterer i, at kortslutningsstrømmen er begrænset til en relativt lav værdi (men stadig meget højere end mærkestrømmen), hvilket ikke er tilstrækkeligt til øjeblikkeligt at smelte sikringen, men er tilstrækkelig til at forårsage kontinuerlig opvarmning.

4. Tjek om denne padmonterede transformer 100 kva 13,8 kv tilsluttet Dyn11 eller Yyn0. Når der opstår en trefaset kortslutning på lavspændingssiden, vil der være en situation på højspændingssiden, hvor strømmen af de ikke-fejlfaser, der ikke stiger væsentligt, og derved forhindrer opstrøms nulsekvens- eller negativsekvensbeskyttelsen i at aktiveres.
