100 Kva 3 Fas Padmonteret Transformer

Wenzhou XiFa Electric Power Equipment Co., Ltd er specialiseret i forskning og produktion af forskellige typer strømtransformatorer. Vi har stærke tekniske kompetencer og komplet produktionsudstyr. Alle produkter fremstilles strengt i overensstemmelse med nationale standarder og IEC internationale standarder. 100 kva 3-fasede padmonterede transformere har lavt tab, stabil drift, sikkerhed og holdbarhed og er bredt anvendelige i scenarier som elnetdistribution, industri- og minevirksomheder, solcelle- og vindkraft osv. Vi kan tilpasse specifikationer efter behov og eksportere til markeder både herhjemme og i udlandet.

Send forespørgsel

Produkt beskrivelse

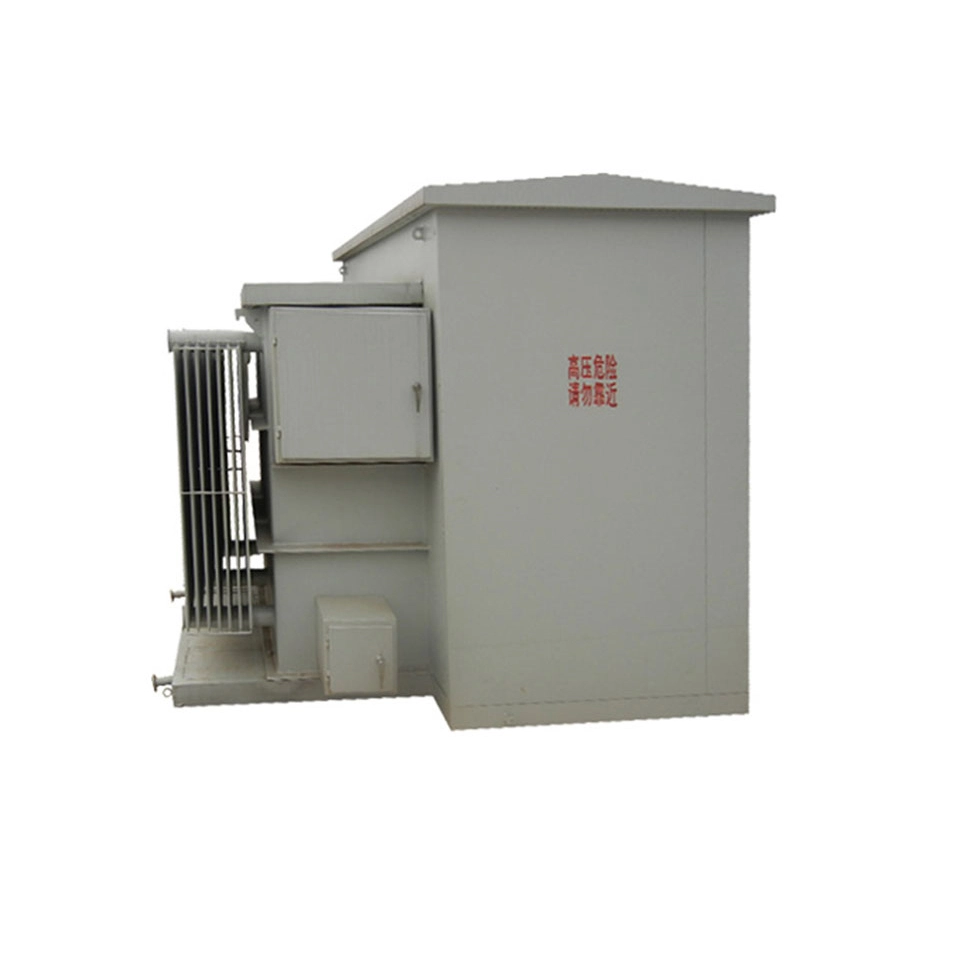

100 kva 3-faset padmonteret transformer er et komplet udstyr til udendørs strømfordeling. Det indre af kabinettet er opdelt i tre uafhængige kamre: højspændingskammer, transformerkammer og lavspændingskammer.

Den integrerer højspændingsafbrydere, sikringer, lynafledere, hovedtransformatorhus, lavspændingsfordelingsafbrydere, målere og forskellige beskyttelsesanordninger. Det overordnede layout er pænt og kompakt, og der skal ikke bygges separat strømfordelingsrum.

Transformatorens standardspændingsspecifikation. Den anvender Dyn11-forbindelsesgruppen og fungerer ved 50 hertz industriel frekvens. De nominelle strømme af høj og lav spænding er afstemt for at opfylde kravene. Transformatorens transmissionsydelse er stabil og pålidelig. Den 100 kva 3-fasede pudemonterede transformer har fremragende varmeafledningsevner. Den har to køleformer: selvkøling i olie og luftkøling af tør type. Den har også beskyttende egenskaber mod støv og regn.

Driftstabet er lavt, løbestøjen er lille, og den er udstyret med flere sikkerhedsbeskyttelsesmekanismer for overbelastning, kortslutning og lynnedslag. Det har en stærk anti-interferensevne, kan tilpasse sig komplekse udendørs miljøoperationer i lang tid, har fremragende strømforsyningsstabilitet, og senere vedligeholdelse og reparation er relativt enkle.

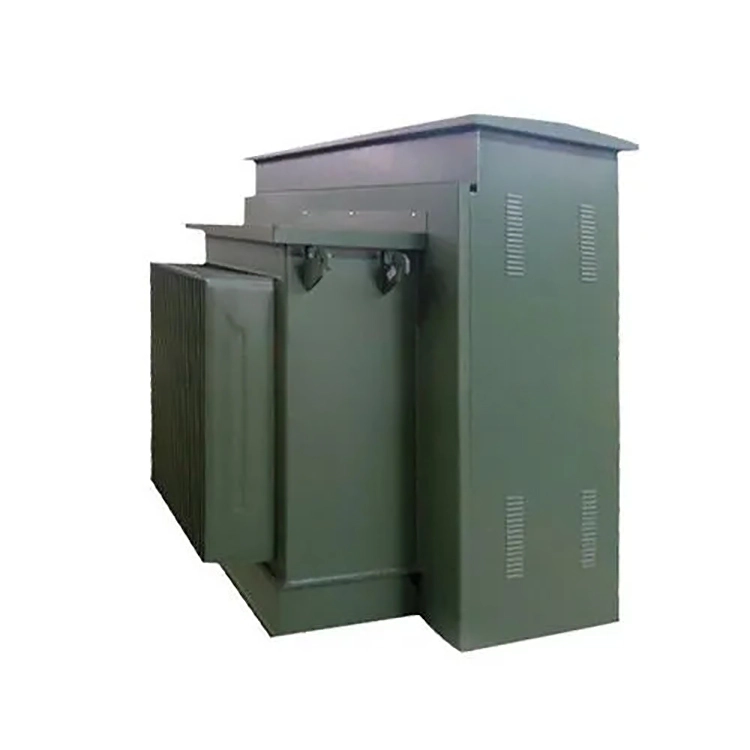

100 Kva 3 Phase Padmounted Transformer

Teknisk specifikation:

Produktnavn:	100 kva 3 faset padmonteret transformer
Nominel spændingsforhold:	10kV / 0,4kV
Frekvens:	50 Hz
Vektorgruppe:	Dyn11
Kortslutningsimpedans:	6 %~ 8 %
Køletilstand:	ONAF, ONAN
Impedans:	2,0 % til 5,75 %
Oprulningsmateriale:	Kobber eller aluminium
Hovedbeskyttelsesgrad:	Standard IP23, IP54 til kyst- og fugtige områder

Spørgsmål: For en 100 kva 3-faset padmonteret transformer, når den er installeret udendørs, hvorfor er der to konfigurationer at skelne mellem, nemlig "ring netværk feeder type" og "radial feeder type"?

A: Under strålingsføderkonfigurationen er den primære side af transformeren kun forbundet til et enkelt kabel, og der er ingen belastningskontakt indeni, hvilket resulterer i en enkel struktur og lavere omkostninger. Den fatale ulempe ved denne metode er dog, at når den 100 kva 3-fasede padmonterede transformer skal vedligeholdes, eller denne del af kablet svigter, skal hele feederens strømforsyning afbrydes, hvilket medfører, at alle downstream-brugere på samme linje bliver fuldstændigt slukket. Strømforsyningens pålidelighed afhænger fuldstændigt af kontinuiteten af en enkelt kanal.

Under ringnetværksfeederkonfigurationen er den primære side af den 100 kva 3-fasede padmonterede transformer reserveret med to indgående interfaceporte og en indbygget belastningsswitch, som kan forbindes i serie til ringnetværkskredsløbet. Når selve transformeren skal tages ud af drift, eller et kabel på den ene side svigter, kan belastningsafbryderen betjenes for at isolere den 100 kva 3-fasede padmonterede transformer fra ringnettet, samtidig med at kontinuiteten af ringnettets hovedstamledning opretholdes, hvilket gør det muligt for andre brugere stadig at blive forsynet med strøm gennem den anden side af kablet, uden at målet kun er at planlægge vedligeholdelsesledningen og derved afbryde vedligeholdelseskablet. isolering af den defekte sektion uden at udvide området for strømafbrydelser. Selvom denne konfiguration tilføjer ét primært sidekontaktudstyr og en anden indgående bøsning, stiger omkostningerne med ca. 15 % til 20 %, men forbedrer væsentligt strømtilgængelighedsindikatorerne for distributionssystemet.
