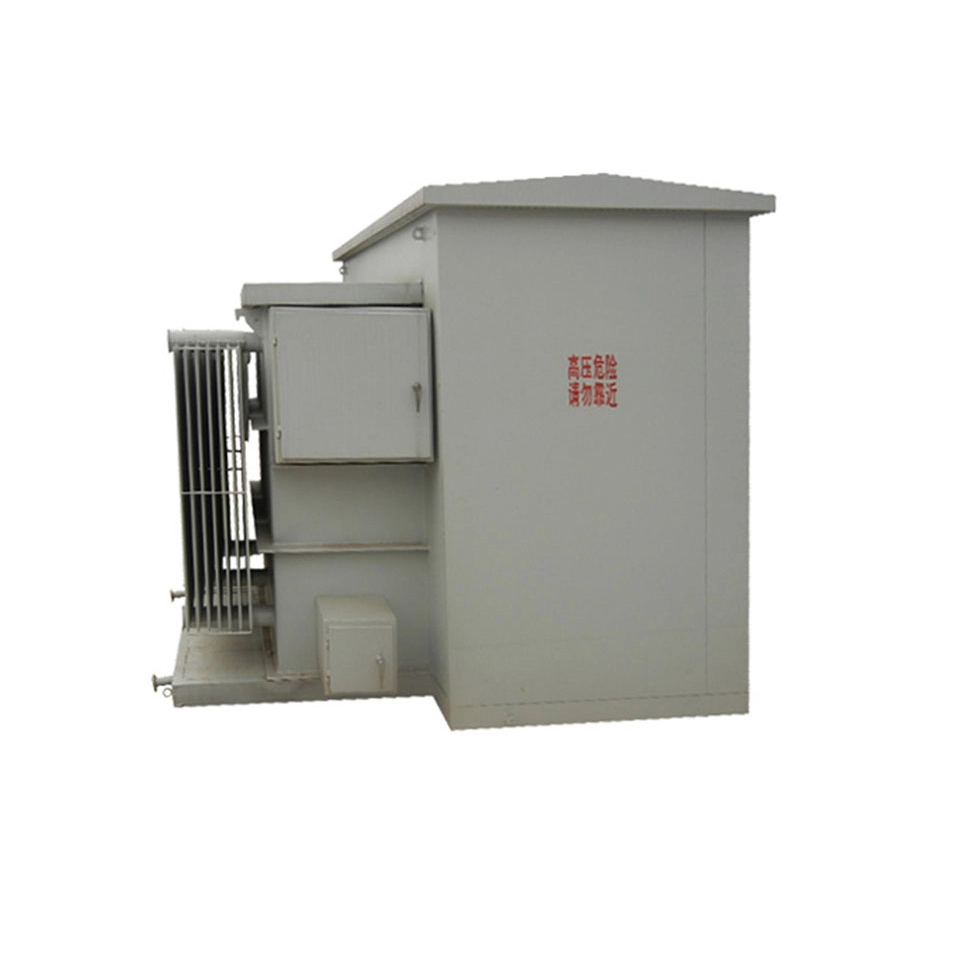

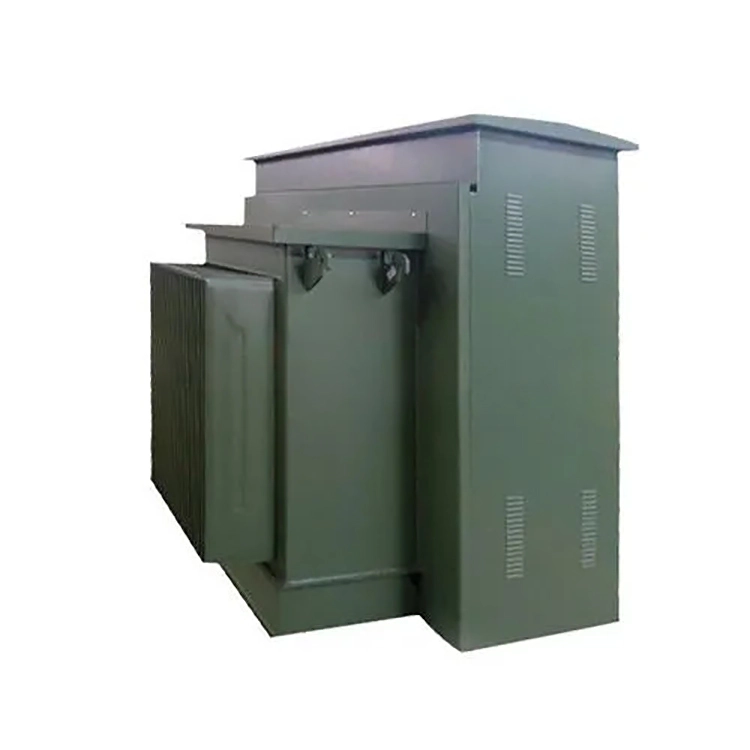

Oliefyldt padmonteret transformer 1000kva

Oliefyldt pudemonteret transformer 1000kva er en trefaset distributionstransformator specielt designet til udendørs jordinstallation med en nominel kapacitet på 1000 kva. Det er direkte installeret på det præfabrikerede betonfundament, i stedet for at blive suspenderet eller begravet under jorden. Jernkernen og viklingerne er fuldstændigt nedsænket i isolerende olie og udnytter oliens høje dielektriske styrke og varmeafledningsegenskaber for at opnå elektrisk isolering og termisk styring.

Skallen af oliefyldt pudemonteret transformer 1000kva er lavet af korrugeret olietank, og varmeafledningsoverfladen øges ved at bruge korrugerede plader, hvilket opnår ONAN-køling. Bølgernes elastiske egenskab kan absorbere volumenudvidelsen af ​​isoleringsolien forårsaget af temperaturændringer. Dens fuldt forseglede struktur sikrer, at isoleringsolien ikke kommer i kontakt med den ydre luft, hvilket effektivt forhindrer forringelse af oliekvaliteten og ældning af isoleringsmaterialerne på grund af indtrængen af ​​ilt og fugt.

Hele strukturen af oliefyldt pudemonteret transformer 1000kva er sammensat af tre separate rum: højspændingsrummet, lavspændingsrummet og transformerrummet. Døren til lavspændingsrummet er udstyret med en trepunktslås. Døren til højspændingsrummet kan kun åbnes efter lågen til lavspændingsrummet er åbnet for at forhindre strømførende drift på højspændingssiden. Både højspændings- og lavspændingssiden er udstyret med NEMA-jordklemmer.

Med hensyn til elektrisk og beskyttelseskonfiguration understøtter denne oliefyldte plademonterede transformer 1000kva forskellige tilslutningsgrupper såsom Dyn11, Yyn0, som er velegnede til forskellige belastningskarakteristika. Højspændingssiden integrerer dobbelt beskyttelse af belastningsafbryder og sikring og er udstyret med trykudløsningsventil, olietemperatur og olieniveauovervågning. Den opfylder DOE 2016 energieffektivitetsstandarden med en effektivitet på ≥ 99,2 % og er sikker og pålidelig.

Teknisk parameter

En industripark har til hensigt at købe en oliefyldt plademonteret transformer 1000kva, som hovedsageligt vil levere strøm til trefasede asynkronmotorer, vandpumper og andet strømudstyr. Den trefasede belastning er grundlæggende afbalanceret, men miljøet på stedet har meget støv, og transformatoren skal have en relativt lav indledende indkøbsomkostning. Skal forbindelsesgruppen prioriteres som Dyn11 eller Yyn0? Hvorfor?

Baseret på præstationssammenligningen bør Dyn11-forbindelsesgruppen være det foretrukne valg. Med hensyn til evnen til at modstå trefaset ubalance tillader Dyn11 den neutrale linjestrøm at nå over 75 % af fasestrømmen, mens Yyn0 typisk begrænser den til inden for 25 %; med hensyn til harmonisk undertrykkelse kan højspændingssidetrekantforbindelsen af ​​Dyn11 give en cirkulationsvej for den tredje harmoniske, hvilket effektivt undgår spændingsbølgeformsforvrængning, mens Yyn0 har en relativt gennemsnitlig undertrykkelsesevne; med hensyn til enfaset jordingsfejlstrøm genererer Dyn11 en større fejlstrøm, hvilket er nemmere for relæbeskyttelsen til pålideligt at detektere og handle, mens fejlstrømmen for Yyn0 er relativt mindre, hvilket gør beskyttelseskonfigurationen sværere.

Generelt er Dyn11 mere velegnet til scenarier, der involverer moderne blandede belastninger såsom LED-belysning, klimaanlæg med variabel frekvens og opladningsbunker, mens Yyn0 kun er egnet til trefasede strengt afbalancerede rene strømbelastninger og projekter, der er meget følsomme over for omkostninger. Derfor bør forbindelsesgruppen for den oliefyldte pudemonterede transformer 1000kva, uden særlige begrænsninger, prioriteres som Dyn11.

Udstyr

Produktdetaljer

Ring type

Terminaltype

Transformer krop

Produkt i proces

Testcenter

Vindeværksted
