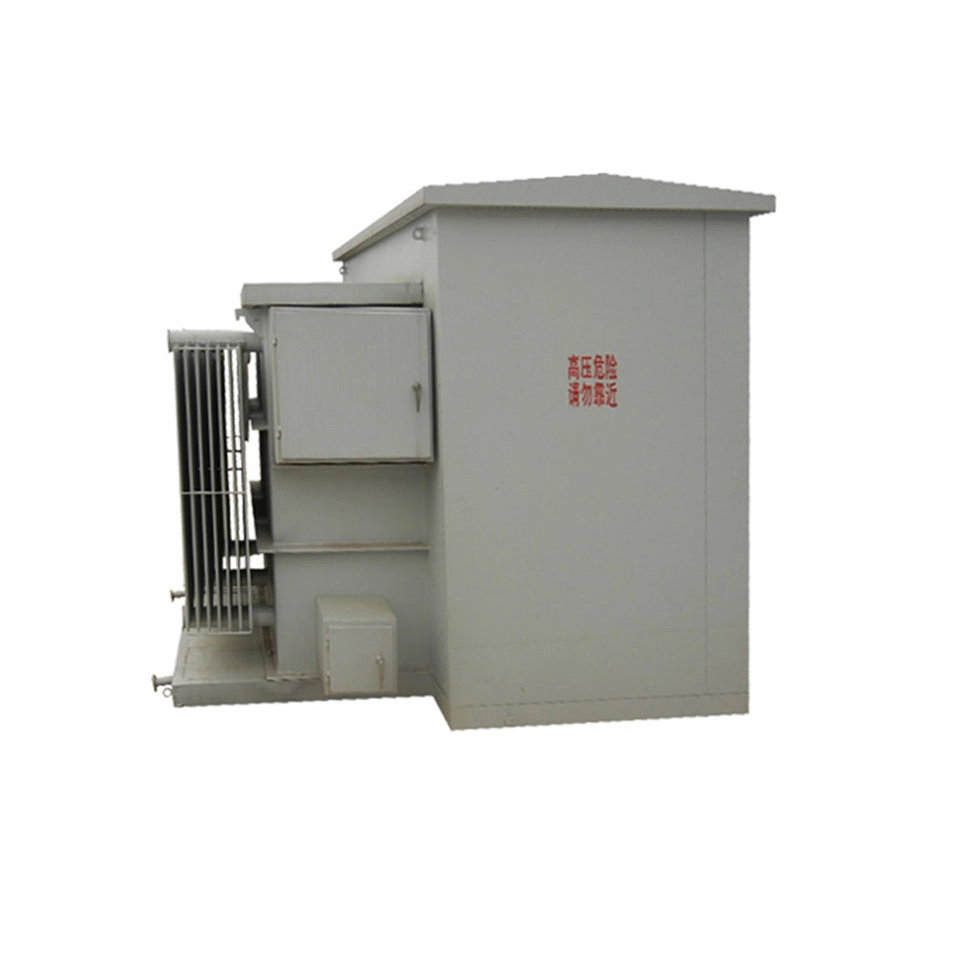

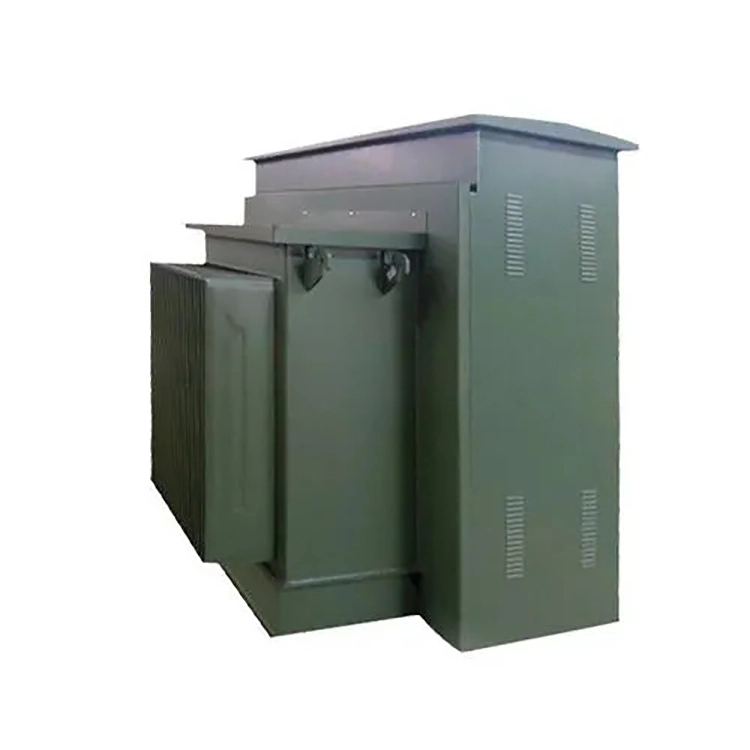

Tilslutning Dyn11 Pad Monteret Transformer 2000kva

Tilslutning dyn11 pad monteret transformer 2000kva er en trefaset olie nedsænket distributionstransformator med et pad monteret hus design. Det kan installeres direkte på den udendørs jord og er meget udbredt i industriparker, kommercielle komplekser og bydistributionsnetværk mv.

Kerneegenskaben ligger i Dyn11-vektorgruppen, højspændingssiden er forbundet i en trekant (D), lavspændingssiden er forbundet i en stjerne (Y) med nulpunktet isoleret, og fasen af ​​lavspændingssidens spænding halter efter højspændingssiden med 30°. Denne forbindelsesmetode giver den unikke fordele ved paralleldrift af flere transformere og ved undertrykkelse af nulsekvensstrøm.

Under driftstilstanden for en stjerneforbindelse med nulpunktsjording, vil den tredje harmoniske strøm, der genereres af ikke-lineære belastninger (såsom frekvensomformere, LED-drivende strømforsyninger, UPS-front-ensrettere) danne en lukket sløjfe i delta-viklingen. Den specifikke mekanisme er som følger: De tredje harmoniske strømme er i fase med hinanden med hensyn til tidsfase og kan ikke strømme ud gennem den neutrale linje på stjernesiden, men kan cirkulere inde i delta-viklingen og sprede deres energi i form af varme.

De målte data indikerer, at en tilslutning dyn11 pad monteret transformer 2000kva kan reducere den tredje harmoniske forvrængningshastighed på lavspændingssiden med ca. 60 % til 80 % og derved effektivt rense spændingsbølgeformen på lavspændingsbussen og forlænge levetiden af ​​det efterfølgende præcisions elektroniske udstyr.

Teknisk parameter:

Spørgsmål: For en tilslutning dyn11 pad monteret transformer 2000kva hvorfor skal der lægges særlig vægt på fremkaldelsesmetoden for dets neutrale punkt og jordforbindelse i stedet for direkte at følge oplevelsen af ​​transformere med lille kapacitet?

Sv: Den nominelle strøm på lavspændingssiden af ​​forbindelsen dyn11 pad monteret transformer 2000kva har nærmet sig 3000A (med 400V som et eksempel), hvilket er meget højere end almindeligt udstyr med lille kapacitet. Selvom Dyn11-forbindelsen kan isolere nulsekvensstrømmen på højspændingssiden, skal neutralpunktet på lavspændingssiden modstå ekstremt store ubalancerede strømme. For eksempel, når der leveres strøm til et stort antal enkeltfasede belysnings- eller kontrolkredsløb, kan den neutrale strøm nå mere end 50 % af fasestrømmen.

Hvis praksis med transformere under 1000kVA er blindt vedtaget i projektet, vil brug af tyndere neutrale samleskinner eller udelukkende afhængig af en enkelt jordforbindelse få det neutrale punkt til at overophede, tilslutningsterminalerne til at smelte og endda føre til alvorlig neutralpunktsforskydning, hvilket vil udbrænde et stort antal enkeltfaset udstyr.

Derfor, når du afgiver en ordre, er det nødvendigt klart at specificere kravet: Tværsnitsarealet af den neutrale samleskinne bør ikke være mindre end 70% af faselinjen (det anbefales at have samme tværsnit), og en aftagelig jordforbindelsesplade og en neutralpunktsoverbelastningsovervågningsenhed skal være udstyret. Når man ignorerer dette punkt, kan forbindelsen dyn11 pad monteret transformer 2000kva lide en neutral punkt udbrændingsulykke inden for et halvt år efter drift, mens de rutinemæssige fabrikstests ikke kan afsløre denne skjulte fare.

Udstyr

Produktdetaljer

Ring type

Terminaltype

Transformer krop

Produkt i proces

Testcenter

Vindeværksted
