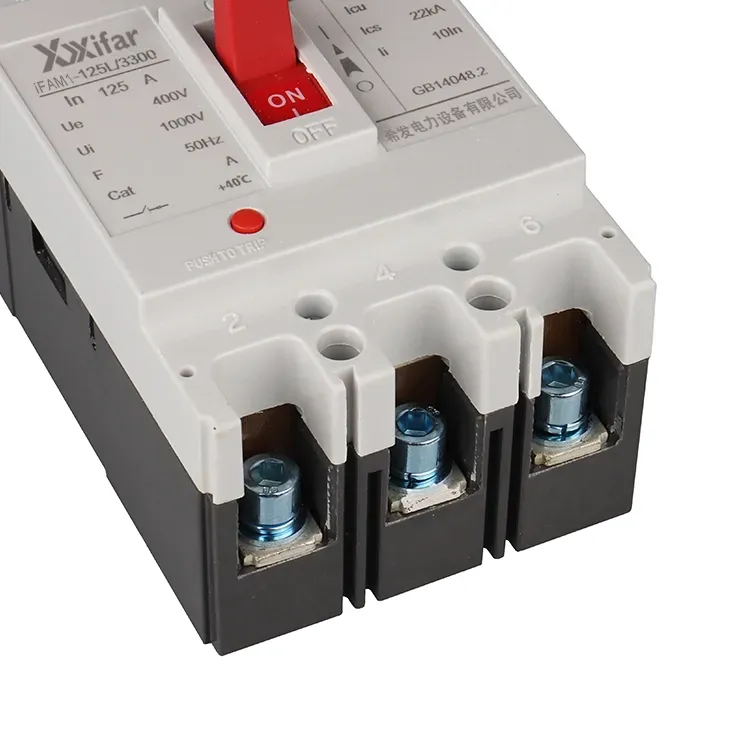

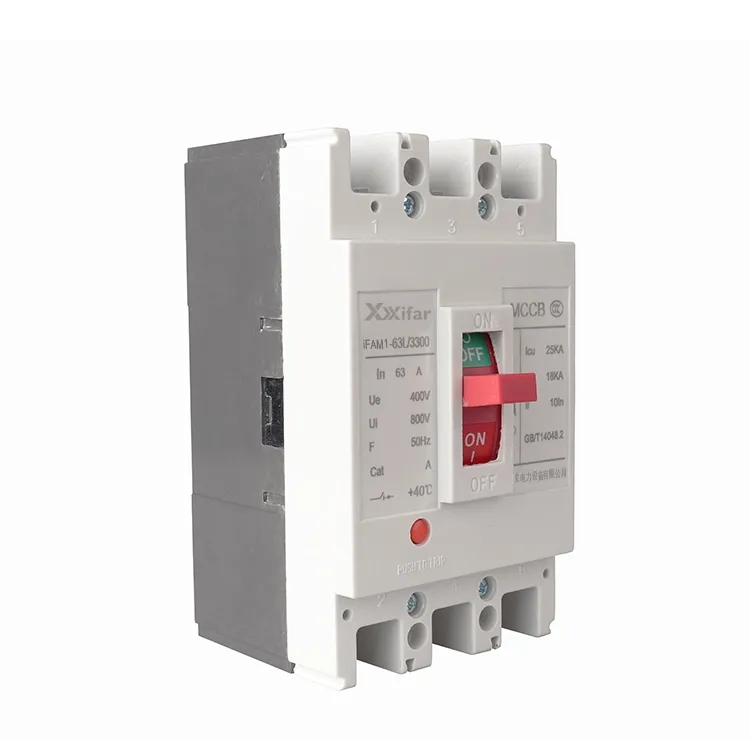

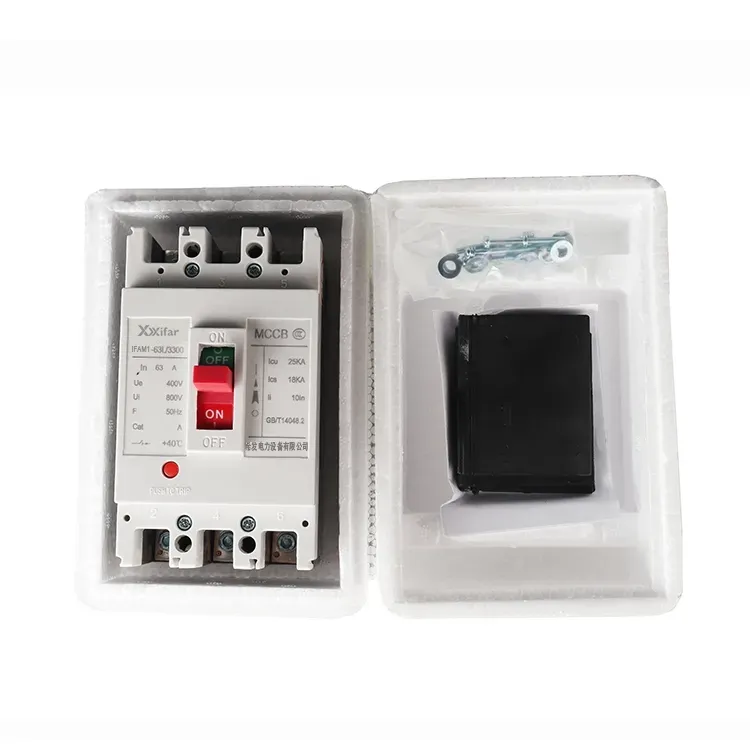

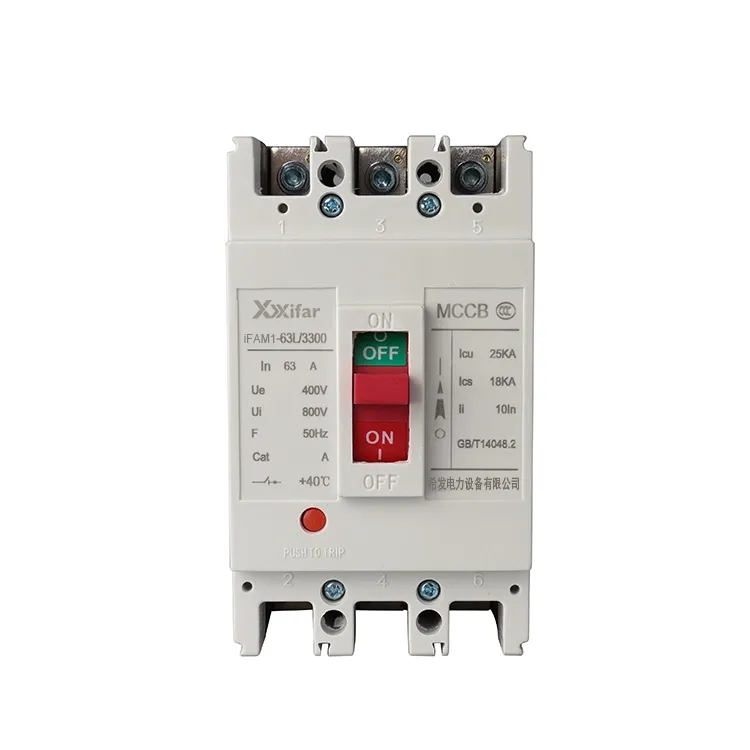

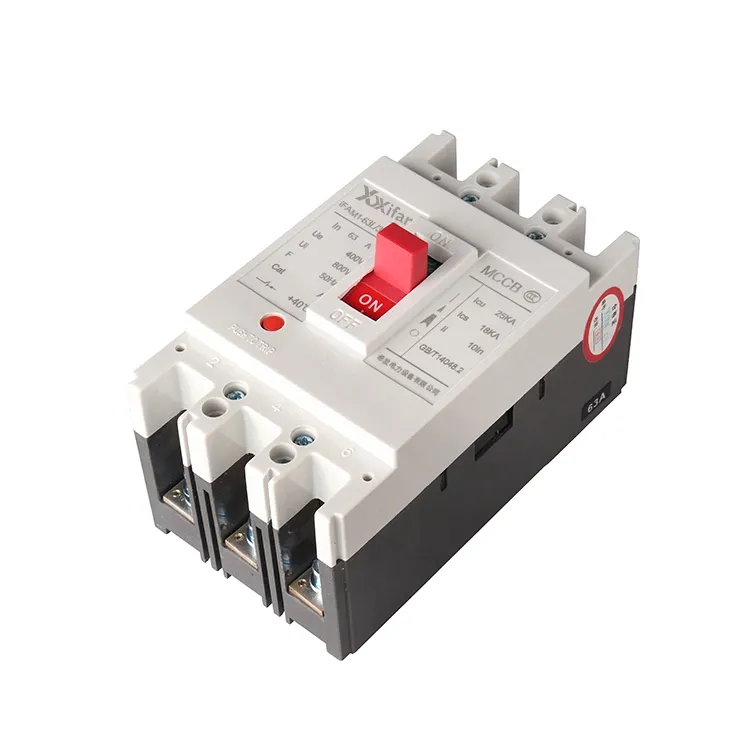

63a 3p støbt kabinet afbryder

Driftsprincipper for 63a 3p støbte afbrydere

(1) Strømføling og afbrydelse

Inde i den 63a 3p støbte kasseafbryder, overvåger et følerelement strømmen, der løber gennem kredsløbet. Når strømmen stiger over et forudindstillet niveau, genererer den en magnetisk kraft, der aktiverer udløsningsmekanismen. Det får kontakterne til at åbne hurtigt og bryde kredsløbet, baseret på princippet om elektromagnetisk virkning.

(2) Termisk beskyttelse

Under overbelastningsforhold opvarmes det termiske element i en 63a 3p støbt kabinetafbryder. En bimetalstrimmel bøjer sig, når temperaturen stiger, hvilket igen frigiver udløsermekanismen og afbryder hovedkredsløbet. Dette forhindrer overophedning og reducerer risikoen for brand forårsaget af langvarig overstrøm.

(3) Underspænding og shuntudløsning

Når forsyningsspændingen falder under et vist niveau, falder ankeret i underspændingsudløseren ud, hvilket udløser udløsningsmekanismen og åbner kredsløbet. Derudover, når shuntudløseren er aktiveret, trækker dens armatur ind og aktiverer også den samme udløsningsmekanisme, hvorved hovedkredsløbet afbrydes.

Hovedfunktioner af 63a 3p støbt hus afbrydere

(1) Kortslutningsbeskyttelse

I tilfælde af kortslutning stiger strømmen kraftigt til en meget høj værdi. Den 63a 3p støbte kabinetafbryder reagerer næsten øjeblikkeligt, hvilket åbner kredsløbet for at beskytte udstyr mod alvorlig elektrisk belastning.

(2) Overbelastningsbeskyttelse

Hvis belastningsstrømmen overstiger den nominelle værdi i et stykke tid, vil den 63a 3p støbte kasseafbryder automatisk udløses. Det hjælper med at forhindre overophedning og beskadigelse af ledninger og tilsluttet udstyr.

(3) Automatisk afbrydelse

Når der opstår en fejl, kan den 63a 3p støbte kasseafbryder afbryde strømforsyningen uden manuel indgriben. Desuden spiller funktionen en vigtig rolle i at sikre både udstyr og personale i det elektriske system.

63a 3p støbt kabinet afbryder Parameter:

Forskellen mellem en 63a 3p støbt kabinetafbryder og miniatureafbrydere

1. Kortslutningsbrudkapacitet:

Der er en klar forskel i fejlafbrydelsesevnen. 63a 3p støbte afbrydere tilbyder typisk en ultimativ brydekapacitet på omkring 36kA til 120kA ved 400V, hvorimod 63a 3p miniatureafbrydere normalt er klassificeret i området 6kA til 10kA.

2. Justerbar beskyttelsesegenskaber:

Med en 63a 3p MCCB kan overbelastnings- og kortslutningsbeskyttelse indstilles uafhængigt, og tripværdierne kan justeres manuelt. Elektroniske udløsere kan endda give flertrinsbeskyttelse. I modsætning hertil har en 63a 3p MCB faste beskyttelseskarakteristika, som bruger en kombineret termisk magnetisk mekanisme med standard B-, C- eller D-kurver, der ikke kan justeres.

3. Installation og mekanisk styrke:

63a 3p støbt hus afbrydere er generelt monteret ved hjælp af bolte for at sikre en mere sikker forbindelse. Det gør dem velegnede til applikationer med højere strømstyrke og miljøer med vibrationer. 63a 3p MCB'er er på den anden side designet til hurtig installation på standard 35 mm DIN-skinner, hvilket er praktisk, men giver mindre mekanisk robusthed.

4. Typiske anvendelser:

63a 3p MCCB'er er meget udbredt i industrielle strømfordelingssystemer, motorbeskyttelse og fødekredsløb på sekundært eller tertiært niveau. 63A 3P MCB'er er dog hovedsageligt beregnet til endelige distributionskredsløb, såsom belysning og stikkontakter i bolig- eller kommercielle installationer.
