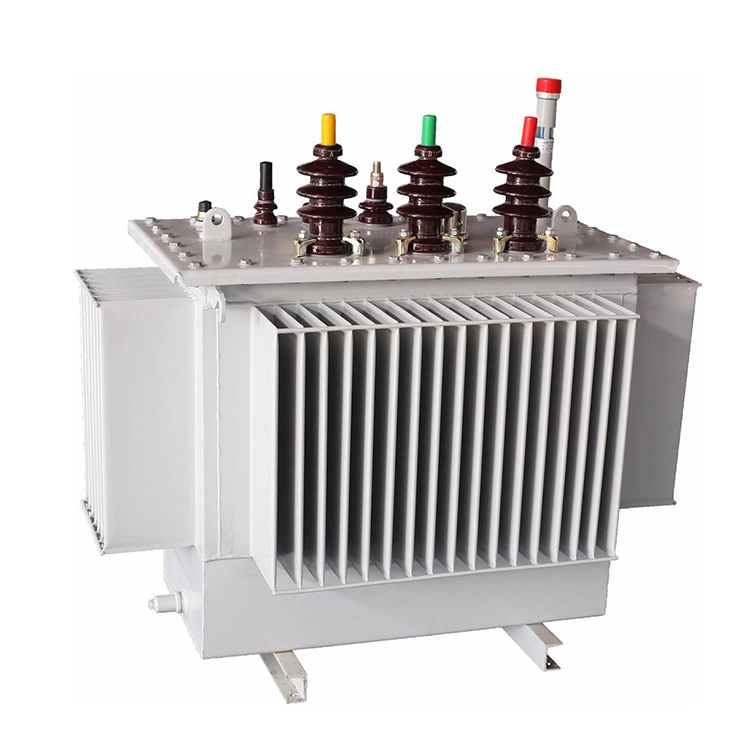

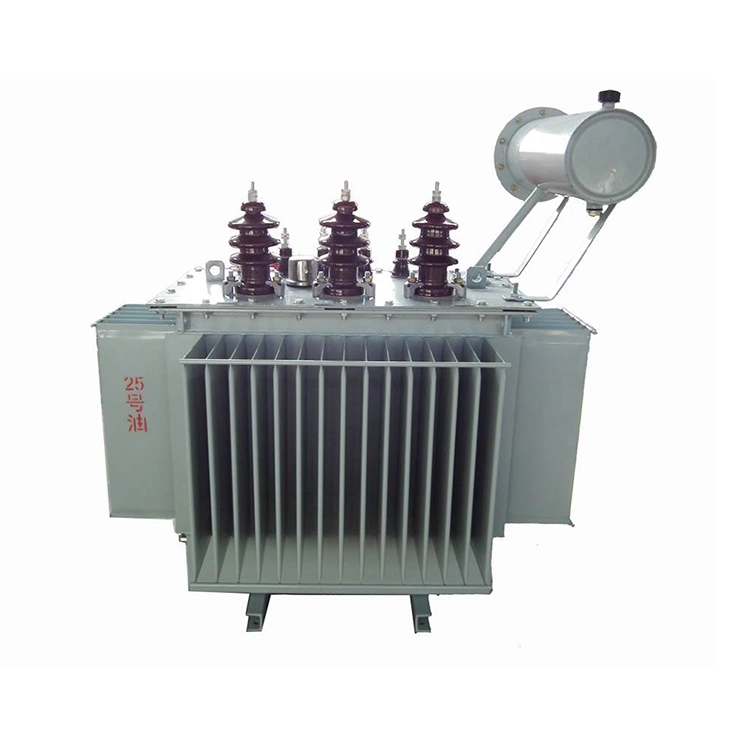

160kva oliefyldt elektrisk transformer med lavt tab

Funktionelle egenskaber ved lavttabsolie nedsænkede krafttransformatorer:

1. Lavt støjniveau: Den 160 kva oliefyldte elektriske transformator med lavt tab har et kompakt design og anvender nye materialer og avancerede fremstillingsprocesser for effektivt at reducere driftsstøj. Den er designet uden konservator, hvilket resulterer i en lavere totalhøjde sammenlignet med konventionelle enheder af samme klasse.

2. Avanceret vakuumpåfyldningsproces: Under forseglingsprocessen anvendes en vakuumoliepåfyldningsteknik for fuldstændigt at fjerne fugt inde i transformatortanken. Når de er forseglet, udsættes de indre komponenter ikke for luft. Dette forhindrer effektivt ilt og fugt i at trænge ind i enheden, hvilket ellers ville føre til forringelse af isoleringsevnen, hvilket inkluderer ældning af isoleringsmaterialer og den dielektriske olie.

3. Forlænget og pålidelig levetid: Tankdækslet og tankflangen på de fuldt forseglede 160kva oliefyldte elektriske transformatorer med lavt tab er forbundet med bolte eller en svejset struktur. Dette design isolerer isoleringsolien fuldstændigt fra kontakt med luften, hvilket forhindrer isoleringen i at absorbere fugt. Som et resultat heraf reduceres hastigheden for ældning af isoleringen betydeligt, hvilket væsentligt forlænger driftslevetiden for den 160kva oliefyldte elektriske transformator med lavt tab.

4. Kompakt størrelse og æstetisk udseende: Den 160kva oliefyldte elektriske transformatortank med lavt tab bruger kølepaneler af korrugeret finne. Disse paneler tilpasser sig olievolumenændringer forårsaget af temperatursvingninger gennem deres elastiske ekspansion og sammentrækning. Det korrugerede tankdesign giver en visuelt tiltalende, kompakt form og kræver et mindre installationsfodaftryk.

Teknisk specifikation:

Nøglepunkter for daglig vedligeholdelse af olienedsænkede transformatorer

1. Inspektion og vedligeholdelse af oliestanden

A. Oliestanden skal holdes mellem en fjerdedel og tre fjerdedele af oliestandsmålerens skala. Et for lavt olieniveau kan føre til utilstrækkelig isolering eller overophedning. Et olieniveau, der er for højt, kan forårsage unormalt olietryk.

B. Inspektionsmetoden involverer observation af oliestanden gennem en gennemsigtig oliestandsmåler eller en magnetisk oliestandsmåler. Inspektionen af ​​en 160 kva oliefyldt elektrisk transformer med lavt tab skal udføres med strømafbrydelsen og stabil olietemperatur. Om vinteren kan oliestanden falde med fem til ti procent.

2. Test og udskiftning af oliekvalitet

A. Prøveudtagning til testning skal udføres mindst én gang om året. Prøven skal måle gennemslagsspændingen, som skal være mindst 35 kilovolt, fugtindholdet, der ikke må overstige 20 ppm, og syreværdien, som ikke må overstige 0,1 milligram KOH pr. gram. Hvis disse værdier overskrider de specificerede grænser, skal olien filtreres eller udskiftes.

B. Olieudskiftningscyklussen er typisk otte til ti år, med forbehold for justering baseret på det specifikke driftsmiljø.

3. Temperaturovervågning

A. Den øverste olietemperatur må ikke overstige 85 grader Celsius for naturlig køling eller 95 grader Celsius for tvungen køling. Temperaturstigningsgrænsen er 55 Kelvin.

B. Støv og snavs på overfladen af ​​radiatoren skal rengøres regelmæssigt for at sikre korrekt ventilation.
