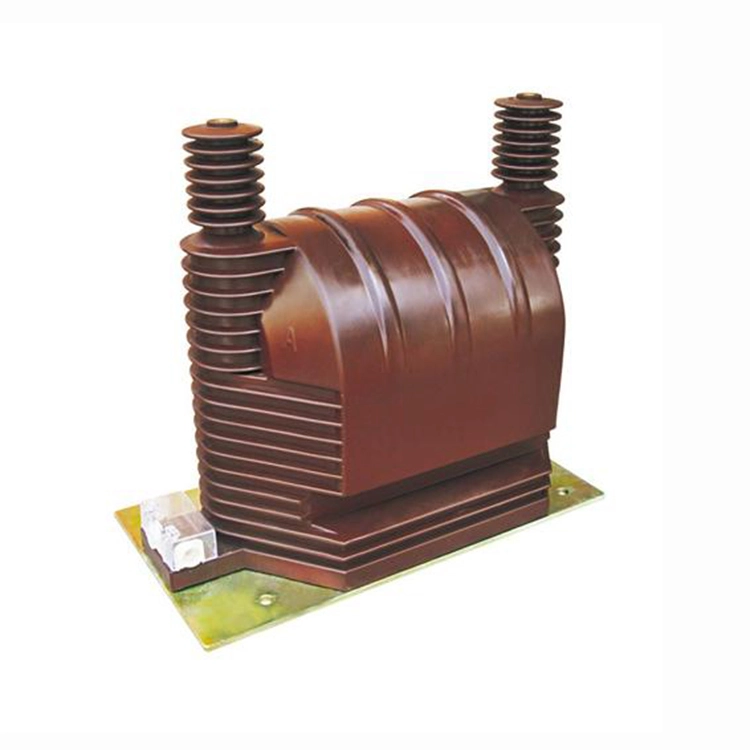

33kv højspænding enfaset potentialtransformer

Produktegenskaber:

1. Strukturelt set kan en 33kv højspændingsenfasepotentialtransformator betragtes som en nedtrapningstransformator med lille kapacitet og højt forhold. Men i modsætning til en strømtransformer,  enpotentiel transformeroverfører ikke energi til lastforsyning. I stedet spiller det en vigtig rolle for måling og beskyttelse.

2. Det sekundære kredsløb er forbundet med måleinstrumenter, beskyttelsesrelæer og automatiske enheder, hvis spændingsspoler har en ekstrem høj og i det væsentlige konstant impedans. Som et resultat er den sekundære strøm minimal, svarende til tilstanden uden belastning af en krafttransformator. Strømforbruget af en 33kv højspændingsenkeltfasepotentialtransformator er ekstremt lavt, og den sekundære spænding forbliver praktisk talt lig med den inducerede EMF, som bestemmes af den konstante primære spænding. Det sikrer det nødvendige nøjagtighedsniveau for spændingsmåling.

3. Sekundærviklingen af ​​potentielle transformere må aldrig kortsluttes. Under normal drift er belastningen af ​​33kv højspændingsenkeltfasepotentiale transformer en højimpedansanordning, men hvis der opstår en kortslutning, er den eneste begrænsende faktor viklingens impedans. Dette kan føre til for høj kortslutningsstrøm, hvilket kan forårsage forkerte måleraflæsninger, falske relæoperationer eller endda permanent skade på strømtransformatoren.

4. Terminalen på både sekundærviklingen og nulsekvensviklingen skal være jordet. Hvis den ikke jorder, kan en fejl på det primære system inducere farligt høje spændinger på disse viklinger, hvilket udgør en alvorlig risiko for tilsluttede instrumenter, relæer og personalesikkerhed.

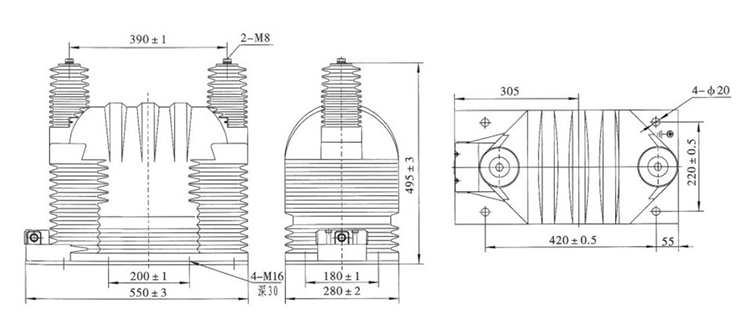

Teknisk specifikation:

Ofte stillede spørgsmål om produkter:

Q: Hvad er den nominelle byrde af en 33kv højspændingsenkeltfaset potentialtransformator?

A: Den nominelle belastning varierer generelt fra 25 VA til 200 VA afhængigt af applikationen. Det sikrer stabil nøjagtighed for måleinstrumenter og beskyttelsesrelæer uden at overbelaste transformeren.

Spørgsmål: Hvordan er 33kv højspændingsenfasepotentialtransformatoren jordet?

A: Den sekundære vikling er normalt jordet på et punkt for at opretholde referencepotentialet og for at sikre sikkerheden. det hjælper med at undgå flydende spændinger og reducerer risikoen for isolationsfejl.

Q: Kan en enkeltfaset PT tilsluttes til trefasemåling?

A: Selvfølgelig. For et trefaset system kan tre enkeltfasede PT'er tilsluttes i et stjerne- eller åbent delta-arrangement, hvilket afhænger af, om fuld fase til fase og fase til jord spændinger skal overvåges eller ej.
