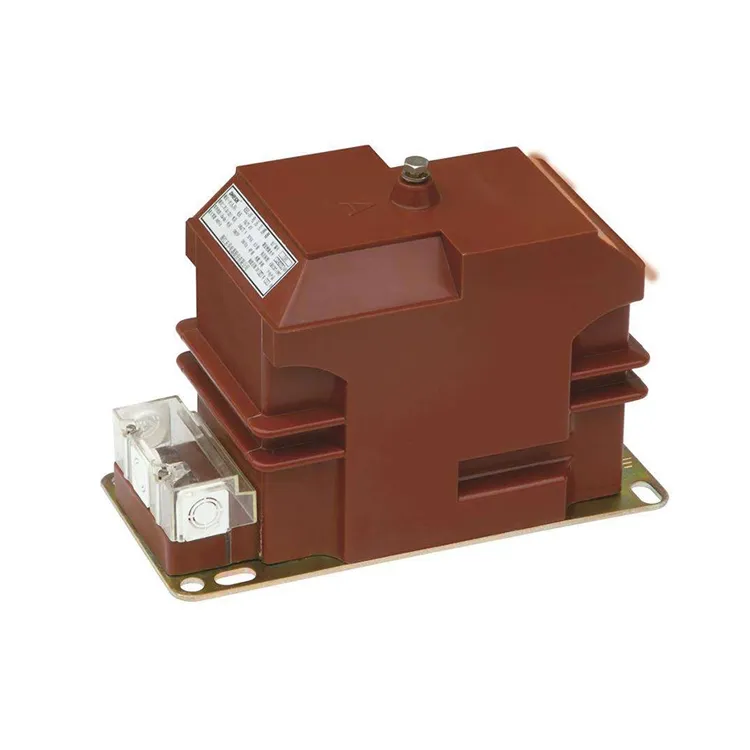

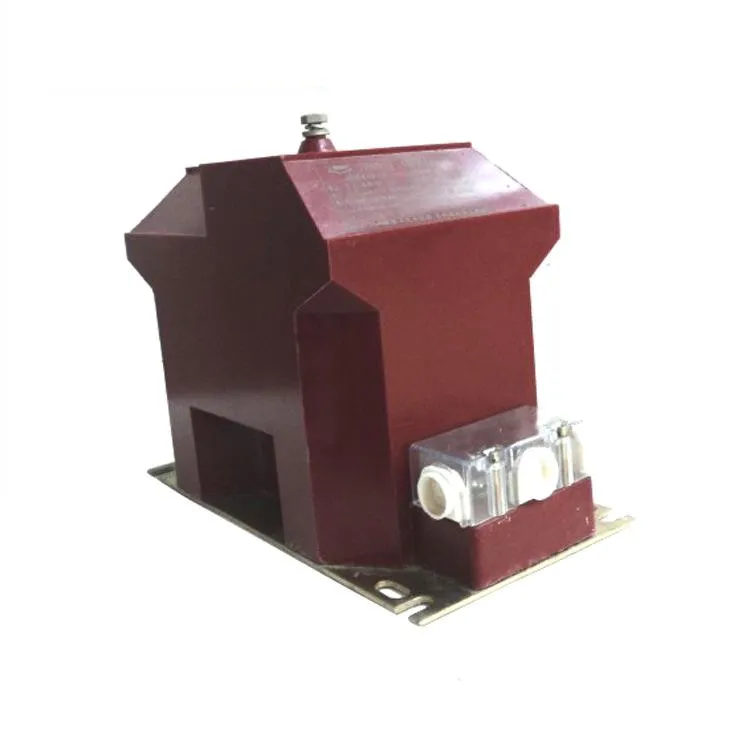

Mellemspænding harpiksstøbt potentialtransformer i koblingsudstyr

En mellemspændingsharpiksstøbt potentialtransformator, hvis funktion er lige så ens som en strømfordelingstransformator, er designet til at konvertere spænding. Imidlertid justerer krafttransformatorer spændingen primært for at muliggøre effektiv transmission og distribution af elektricitet, typisk med kapaciteter vurderet i kVA eller MVA, mens potentielle transformere tjener en måle- og beskyttelsesrolle. hovedfunktionen af ​​en mellemspændingsharpiksstøbt potentialtransformator er at levere driftsstrøm til måleinstrumenter og beskyttelsesrelæer for at muliggøre nøjagtig overvågning af netspænding, effekt og energiforbrug. Potentielle transformere giver også kritisk input til beskyttelsesordninger for at sikre værdifulde aktiver såsom transmissionsledninger, motorer og krafttransformatorer under fejltilstande. På grund af disse funktioner,potentielle transformereer designet med relativt små kapaciteter, normalt kun nogle få VA til flere dusin VA, og sjældent over 1000 VA.

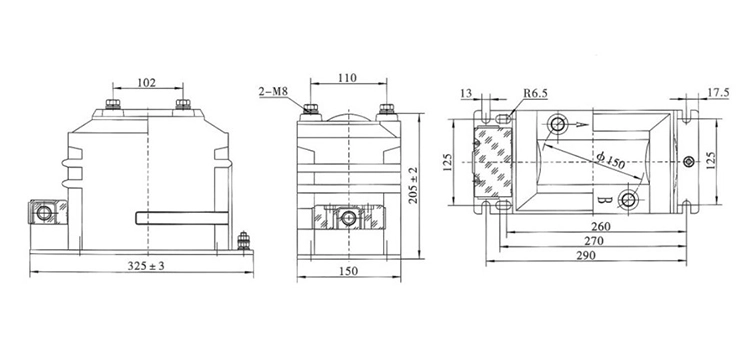

Teknisk specifikation:

Ofte stillede spørgsmål om produkter:

Q: Hvad er funktionen af ​​en mellemspændingsharpiksstøbt potentialtransformator i koblingsudstyr?

A: En potentiel transformer bruges til at sænke den primære systemspænding til en standardiseret lavere værdi, som sikkert kan forsynes til måleinstrumenter, energimålere og beskyttelsesrelæer. I mellemspændingsanlæg giver harpiksstøbte potentialtransformere galvanisk isolation mellem det primære spændingssystem og sekundære spændingskontrolkredsløb for at sikre både nøjagtighed og operatørsikkerhed.

Spørgsmål: Hvorfor foretrækkes harpiksstøbt teknologi til transformatorer med mellemspændingspotentiale?

A: Harpiksstøbte PT'er bruger epoxyharpiks som et isolerende og indkapslende materiale. Denne teknologi giver fremragende ydeevne på elektrisk isolering, høj mekanisk styrke, modstandsdygtighed over for fugt og støv og stærk beskyttelse mod delvis afladning. Som et resultat heraf er harpiksstøbte potentialtransformatorer særligt velegnede til indendørs koblingsanlæg, hvor kompakt design og lang levetid er kritisk.

Spørgsmål: Hvad er de typiske spændingsværdier for PT'er i harpiksstøbt mellemspænding?

A: Mellemspændingsharpiksstøbte potentialtransformere er generelt designet til systemer fra 3,6 kV op til 36 kV, hvilket afhænger af koblingsanlæggets design. Den sekundære udgangsspænding er normalt standardiseret til 100 V eller 110 V, som er spændingsniveauet mellem fase til fase, eller 100/√3 V eller 110/√3 V, som er spændingsniveauet mellem fase til neutral, i overensstemmelse med IEC-standarder.
