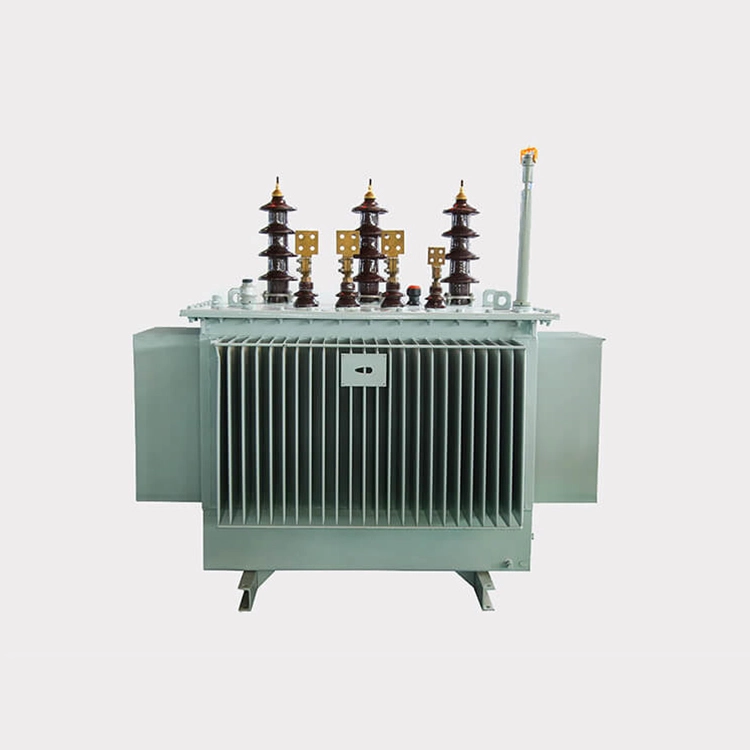

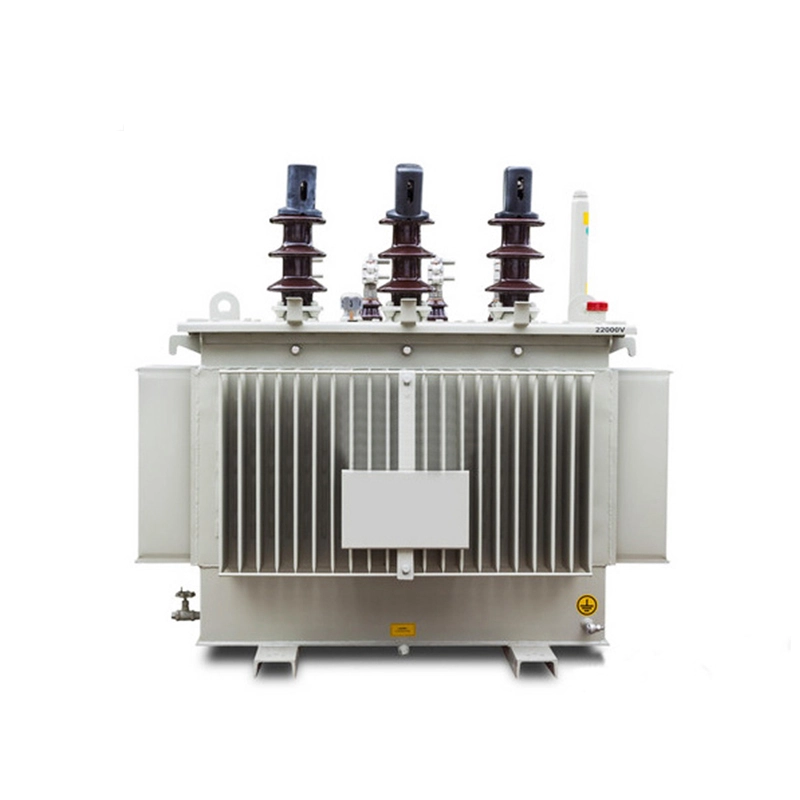

22kv til 400v 200kva Power Transformer

22kv til 400v 200kva strømtransformator er et uundværligt elektrisk nøgleudstyr inden for krafttransmission og -distribution. Den opretter spændingstransformation og krafttransmission baseret på princippet om elektromagnetisk induktion. Udstyret er hovedsageligt sammensat af en kerne, viklinger, varmeafledningsstruktur og sikkerhedsbeskyttelseskomponenter, med en stabil struktur og pålidelig drift.

22kv til 400v 200kva krafttransformator bruger højkvalitets koldvalsede siliciumstålplader med høj magnetisk permeabilitet som materiale og anvender den 45° fuldhældte flertrins progressive lamineringsproces, som sikrer, at ingen belastningstab og ingen belastningsstrøm reduceres væsentligt, og støjniveauet reduceres.

Til lavspændingsviklingen af ​​22kv til 400v 200kva krafttransformere, bortset fra dem med lille kapacitet, der bruger kobbertråde, er den generelle struktur en cylindrisk en viklet med kobberfolie; højspændingsviklingen har en flerlags cylindrisk struktur ved hjælp af papirbeklædte flade ledninger eller emaljerede ledninger.

Ved at anvende den samme viklingsteknik og bruge en højhastighedsviklingsmaskine sikres det, at viklingsspændingen forbliver konstant, og ledningsbundtet er arrangeret tæt, hvorved der opnås en afbalanceret amperedrejningsfordeling, lavt magnetisk lækagefelt, høj mekanisk styrke og stærk anti-kortslutningsevne.

Teknisk parameter:

Funktioner:

1.Høj effektivitet og energibesparelse

Det gennemsnitlige belastningstab på 22kv til 400v 200kva krafttransformator er reduceret med 30 % sammenlignet med GB/T6451-standarden, det gennemsnitlige belastningstab er reduceret med 25 %, og driftsomkostningerne reduceres med 20 % i gennemsnit.

2.Høj pålidelighed

22kv til 400v 200kva krafttransformatorer har stærk anti-kortslutningsevne og fuldt forseglet strukturdesign kan forhindre ilt og fugt i at trænge ind, bremse isoleringens aldring og forlænge levetiden.

3. Lang levetid og vedligeholdelsesfri drift

I den normale brugsperiode er det ikke nødvendigt at udskifte transformatorolien. Vedligeholdelsesomkostningerne er lave, og designlevetiden kan overstige 20 år.

Q: Hvad er strukturen og tætningsmetoden for 22kv til 400v 200kva krafttransformatorens olietank? Hvordan behandles brændstoftankens overflade?

A: En korrugeret olietank med en fuldt forseglet struktur (tankkanten kan svejses eller boltes) er vedtaget. De korrugerede plader er dannet ved at folde koldvalsede stålplader, som har funktionerne varmeafledning og justering af olievolumen gennem elastisk deformation og kan erstatte oliereservoiret. Og hvad angår tætningsteknologien, importeret semi flydende silikone bruges som tætningsmateriale i 22kv til 400v 200kva krafttransformator, som er modstandsdygtig over for høje temperaturer og ikke ældes let, og som har god tætningsydelse. Alle fastgørelseselementer bruger selvlåsende anti-løsnemøtrikker.

Desuden er olietanken behandlet med sandblæsning af rustfjernelse og elektrostatisk pulversprøjtning (såsom epoxyharpiks eller akrylharpiksbelægninger) med en malingsfilmtykkelse på mere end 150 μm, hvilket giver korrosionsbestandighed, vejrbestandighed og anti-ældningsegenskaber.
