A Current Transformer (CT)er en kritisk komponent i moderne el- og strømsystemer, der muliggør nøjagtig strømmåling, systembeskyttelse og energiovervågning uden direkte elektrisk kontakt. At vælge den rigtige CT er afgørende for at sikre sikkerhed, nøjagtighed og langsigtet systempålidelighed.
I denne dybdegående guide udforsker vi, hvordan strømtransformatorer fungerer, de forskellige CT-typer, nøgleudvælgelseskriterier, nøjagtighedsklasser, bedste installationspraksis og applikationer i den virkelige verden. Uanset om du designer et industrielt strømsystem, opgraderer energiovervågning eller vælger CT'er til beskyttelsesrelæer, vil denne artikel hjælpe dig med at træffe en informeret beslutning.
A Strømtransformer (CT)er en instrumenttransformer designet til at reducere høje vekselstrømsværdier (AC) til et lavere, standardiseret niveau, som sikkert kan måles eller overvåges af målere, beskyttelsesrelæer eller kontrolenheder.
CT'er er meget udbredt i:
Ved at bruge elektromagnetisk induktion giver en CT elektrisk isolation mellem højspændingskredsløb og lavspændingsmåleudstyr, hvilket forbedrer systemsikkerheden markant.
Driftsprincippet for en strømtransformator er baseret påFaradays lov om elektromagnetisk induktion. Når strømmen løber gennem den primære leder, genererer den et magnetisk felt omkring kernen. Denne magnetiske flux inducerer en proportional strøm i sekundærviklingen.
For eksempel en CT vurderet til1000A:5Akonverterer 1000 ampere primærstrøm til håndterbare 5 ampere til måleinstrumenter.
Window CT'er har en cirkulær åbning, gennem hvilken den primære leder passerer. De er kompakte, pålidelige og almindeligvis brugt i koblingsudstyr og distributionspaneler.
Split-core CT'er kan installeres uden at afbryde den primære leder, hvilket gør dem ideelle til eftermontering af eksisterende systemer og energisyn.
Bar-type CT'er bruger en indbygget primær leder og er designet til højstrømsanvendelser med fremragende mekanisk styrke.

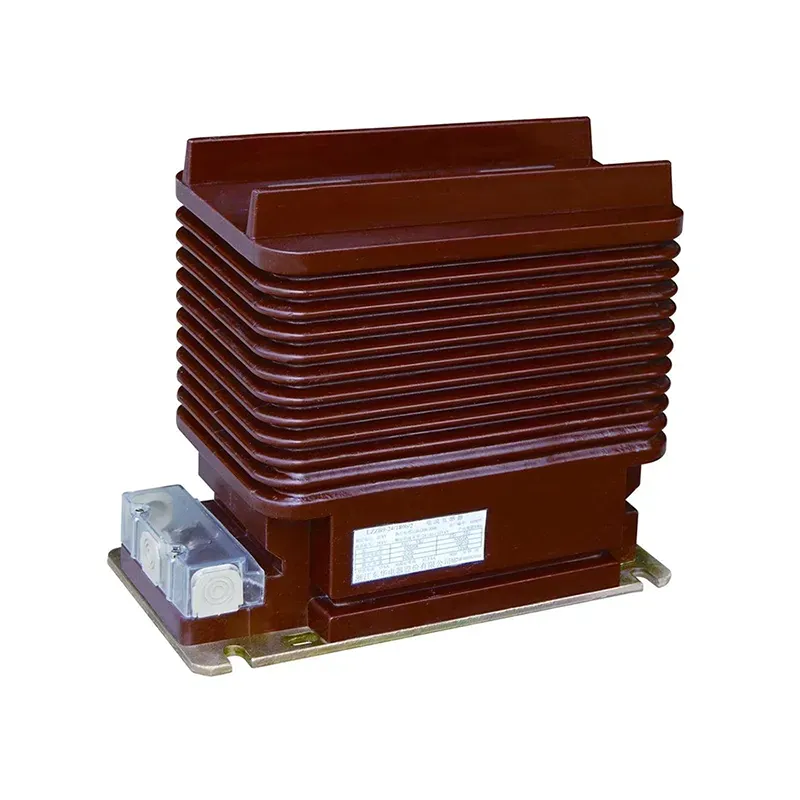

Disse CT'er inkluderer flere drejninger på den primære vikling og bruges til lavstrømsmålinger med høj nøjagtighed.
At vælge den rigtige CT kræver afbalancering af ydeevne, sikkerhed og omkostninger. Nedenfor er de vigtigste kriterier at overveje:
Vælg en CT med en primær strømværdi, der matcher eller lidt overstiger dit systems maksimale driftsstrøm.
Nøjagtighedsklasse bestemmer, hvor præcist CT'en gengiver den primære strøm. Dette er især vigtigt for fakturerings- og beskyttelsessystemer.
Byrde refererer til den samlede belastning (i VA) forbundet til CT-sekundæren. Overskridelse af den nominelle byrde reducerer nøjagtigheden og kan forårsage overophedning.
Producenter kan lideXiFalevere skræddersyede CT-løsninger, der matcher specifikke systemkrav, hvilket sikrer optimal ydeevne og langsigtet pålidelighed.
Nøjagtighedsklasser definerer den tilladte fejl for en CT under specificerede forhold.
Valg af den korrekte nøjagtighedsklasse sikrer overholdelse af standarder som IEC og IEEE, samtidig med at systemets effektivitet bevares.
I moderne strøminfrastrukturer spiller CT'er en afgørende rolle i at muliggøre intelligent overvågning og forudsigelige vedligeholdelsesstrategier.
Korrekt installation er afgørende for at sikre sikker og nøjagtig CT-drift.
Forkert installation kan føre til farlige overspændinger og unøjagtige aflæsninger.
| CT type | Hovedfordel | Typisk anvendelse |
|---|---|---|
| Vindue CT | Kompakt og økonomisk | Koblingspaneler |
| Split Core CT | Nem installation | Energieftermontering |
| Bar-Type CT | Høj strømkapacitet | Understationer |
| Sår CT | Høj nøjagtighed | Lavstrømsmåling |
En CT-sekundær med åbent kredsløb kan generere farligt høje spændinger, hvilket udgør en alvorlig sikkerhedsrisiko og potentielt beskadige udstyr.
Traditionelle CT'er er kun designet til AC-strøm. Til DC-måling kræves Hall-effekt sensorer.
Med korrekte installations- og driftsforhold kan en højkvalitets CT holde 20-30 år eller mere.
Ikke nødvendigvis. Højere nøjagtighed øger omkostningerne. Nøjagtighedsklassen skal matche applikationens faktiske krav.
At vælge det rigtigeStrømtransformer (CT)er et afgørende skridt i at designe sikre, effektive og pålidelige elektriske systemer. Ved at forstå CT-typer, nøjagtighedsklasser og applikationskrav kan ingeniører og systemdesignere forbedre ydeevnen betydeligt og reducere operationelle risici.
Hvis du leder efter pålidelige og tilpassede strømtransformatorløsninger,XiFatilbyder en bred vifte af CT-produkter udviklet til nøjagtighed, holdbarhed og overensstemmelse med internationale standarder.
For at lære mere om at vælge den ideelle strømtransformator til dit projekt eller for at anmode om teknisk support,kontakt osi dag, og lad vores eksperter hjælpe dig med at drive dit system med tillid.
