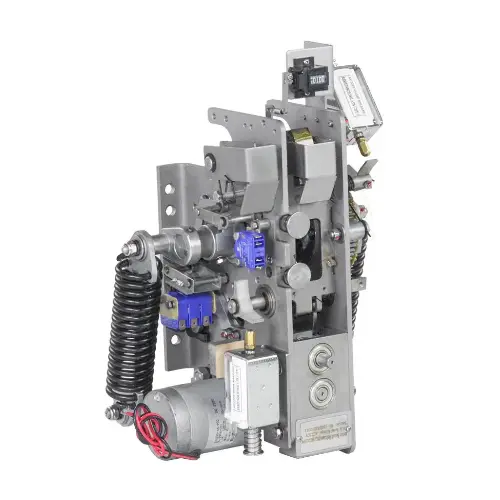

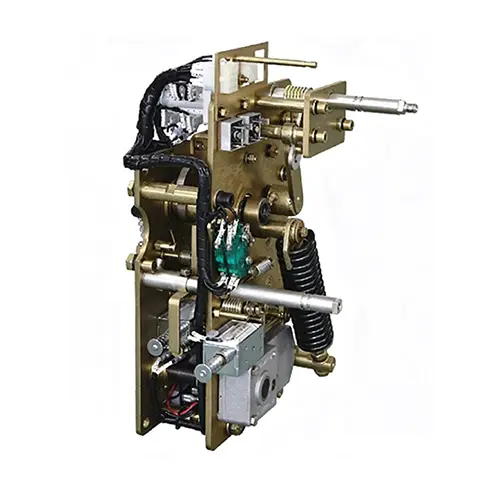

Vakuumstrømafbryder Fjederladningsdriftsmekanisme

Som en højteknologisk virksomhed, der er specialiseret i forskning, produktion, salg og tekniske tjenester af vakuumafbrydere i Kina, overholder Wenzhou Xifa Electric Power Equipment Co., Ltd. vakuumafbryderens fjederladningsfunktion strengt med nationale og internationale standarder, hvilket sikrer stabil ydeevne og pålidelig kvalitet af produktet, og har opnået autoritativ certificering. betjeningsmekanisme er udstyret. Energilagringstiden er ≤ 15 sekunder, og den mekaniske levetid kan overstige 10.000 gange.

Send forespørgsel

Produkt beskrivelse

Driftsprincip

Kerneprincippet i vakuumafbryderens fjederladningsmekanisme ligger i fjederenergilagring, -retention og -frigivelse for at drive hurtig, pålidelig omskiftning.

Energilagring: Motoren komprimerer/strækker lukkefjederen via tandhjul og knaster og omdanner elektricitet til elastisk potentiale; endestopkontakter stopper motoren, når den er fuldt opladet.

Energitilbageholdelse: Paler/paller låser fjederen i standby, klar til aktivering.

Energiudløsning: På kommando udløses låsen, og fjederenergi driver kontakter til at lukke (tilslut kredsløb) eller åbne (sluk lysbuen og afbryde strømmen).

Parametre	Enheder	Tekniske parametre
Lukke udgangsenergi	J	85-120
Mekanisme lukke og åbne udgangsvinkel	o	42-46
Hjælpeafbryderkontaktlogaritme	一	6K6B
Køreafbryderkontaktlogaritme	一	2K2B
Motoropladningstid	S	<10
Håndteret opladet øjeblik	N·m	<20
Motorkraft	W	40 (AC/DC 220V/110V)
Lukke elektrisk magnet modstand (DC)	Ω	130(220V)/33(110V)
Lukke elektrisk magnet modstand (AC)	Ω	56(220V)/10,3(110V)
Åbning af elektrisk magnetmodstand (DC)	Ω	105(220V)/33(110V)
Åbning af elektrisk magnetmodstand (AC)	Ω	39(220V)/10,3(110V)
Mekanisme udholdenhed	Ts	10000

Fordel:

1.Hurtig og pålidelig: Motordrevet energilagring afsluttes på <10s, med øjeblikkelig energifrigivelse, der sikrer præcis, hurtig skift (åbningstid <30ms).

2. Dual Operation: Understøtter både elektrisk og manuel energilagring/aktivering, hvilket garanterer drift selv under strømafbrydelser.

3.Lang levetid: Robust mekanisk struktur leverer op til 10.000+ operationer med stabil ydeevne under kortslutningskræfter.

4.Sikker og stabil: Låsemekanismer forhindrer utilsigtet udløsning, mens koordineret mekanisk-elektrisk kontrol sikrer nul fejlbetjening.

5.Lav vedligeholdelse: Modulært design forenkler udskiftning af dele, hvilket reducerer nedetid og driftsomkostninger.

Installation

● Inden installationen skal du kontrollere udseendet og delene for skader og kontrollere, at modellen og parametrene stemmer overens.

● Installer mekanismen fast på afbryderhuset i henhold til montagetegningen, og sørg for koncentricitet og tæt forbindelse.

● Juster plejlstangen, slaglængden og grænsepositionen korrekt for at sikre stabil og fleksibel handling.

● Tilslut styrekredsløbet korrekt, og test manuel energilagring, elektrisk energilagring, lukke- og åbningsfunktioner én efter én.

Rutinemæssig vedligeholdelse

● Efterse regelmæssigt fastgørelsesanordninger for at forhindre, at de løsner sig, og hold mekanismen ren og tør.

● Smør roterende og friktionsdele med mellemrum for at sikre en jævn drift.

● Kontroller tilstanden af fjedre, spoler, hjælpekontakter og ledninger for unormal opvarmning eller beskadigelse.

● Test handlingsydelse med jævne mellemrum for at sikre pålidelig åbning og lukning.

● Udskift slidte dele i tide, og hold fuldstændige vedligeholdelsesjournaler.

Eftersalgsservice

● Der tilbydes gratis online/on-site træning, der dækker aspekter såsom installation og idriftsættelse, daglig vedligeholdelse og fejldiagnose, hvilket hjælper kundens drift- og vedligeholdelsesteam med hurtigt at opnå operationelle færdigheder.

● Inden for 12 måneder fra datoen for on-site udstyrs accept og kvalificering. I garantiperioden vil kernekomponenter, der ikke er beskadiget af menneskelige faktorer (såsom energilagringsmotor, lukke- og åbningsspole, fjeder, hjælpekontakt osv.) blive leveret til udskiftning og reparation.
