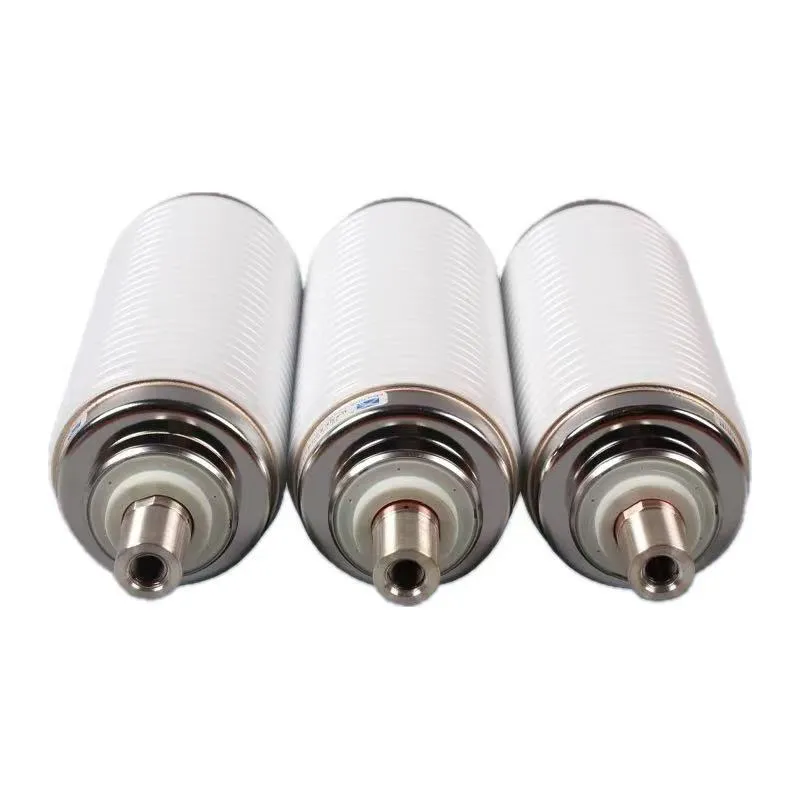

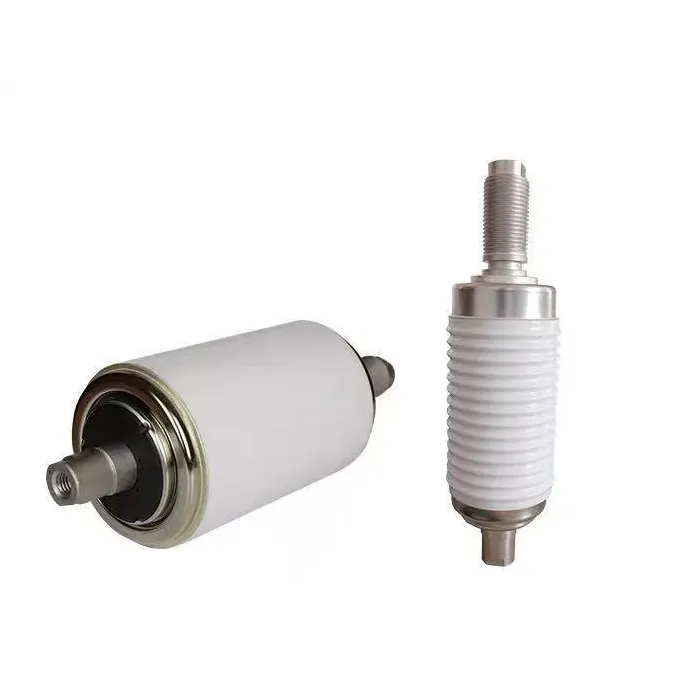

11kv 25ka Vcb Vakuumflaskeafbryder

11kv 25ka vcb vakuumflaskeafbryder er den centrale lysbueslukkende komponent i mellemspændingsvakuumafbrydere, der er meget udbredt i 11kV strømdistributionssystemer. Den anvender en fuldt forseglet keramisk skal med CuCr50-legeringskontakter og et højvakuum (≤5×10⁻⁴ Pa) lysbueslukningsmedium, med kompakt struktur, let vægt og fremragende isoleringsevne. Den nominelle kortslutningsbrudstrøm er 25kA, den nominelle strøm varierer fra 630A til 2000A, og den mekaniske levetid er over 10.000 operationer, der opfylder IEC 62271-100-standarderne, velegnet til indendørs koblingsudstyr i industri- og strømdistributionsscenarier.

11kv 25ka vcb vakuumflaskeafbryderens funktionsprincip er baseret på vakuumbueslukning: ved lukning drives den bevægelige kontakt af betjeningsmekanismen til at kontakte den statiske kontakt, hvilket danner en strømvej. Ved åbning adskilles kontakter for at generere en lysbue, som hurtigt afkøles og slukkes på grund af den lave partikeltæthed i vakuum, med øjeblikkelig genopretning af dielektrisk styrke. Under drift absorberer afskærmningssystemet lysbueenergi for at forhindre metaldampaflejring, mens bælgen af ​​rustfrit stål sikrer lufttæthed under kontaktbevægelse, hvilket sikrer stabil og pålidelig drift af kraftsystemet.

Fordele:

Stærk brudkapacitet: Afbryder pålideligt 25kA kortslutningsstrøm, der opfylder IEC 62271-100 standarder.

Hurtigt og stabilt: Lysbuen slukkes på millisekunder; ingen genantændelse; dielektrisk genvindingshastighed er uovertruffen.

Lang levetid og lav vedligeholdelse: CuCr-kontakter har lavt slid; mekanisk levetid ≥10.000 operationer; næsten vedligeholdelsesfri.

Sikker og miljøvenlig: Ingen olie/gas; ingen eksplosions-/brandrisiko; bue ikke udsat; lav støj og ingen forurening.

Kompakt og pålidelig: Lille størrelse, let vægt, høj tilpasningsevne til indendørs koblingsudstyr; stabil ydelse under barske forhold.

FAQ

Q: Hvordan installeres og vedligeholdes 11kv 25ka vcb vakuumflaskeafbryder?

A: For det første skal du installere lodret i VCB og sikre koncentricitet med betjeningsmekanismen.

For det andet, undgå mekanisk stød og hold rent/tørt under installationen.

Endelig kræves ingen intern vedligeholdelse; udskiftes, når kontaktsliddet overstiger grænsen (≤3 mm).

Kontroller regelmæssigt isolering og tæthed; følg producentens testcyklusser.

Q: Er det kompatibelt med 12kV strømsystemer?

A: Ja, det er fuldt kompatibelt. Den nominelle spænding er 11 kV, som er designet til at matche 12 kV strømdistributionssystemet og opfylder de faktiske applikationsbehov i de fleste mellemspændingsscenarier.

Q: Hvilket kontaktmateriale bruges, og hvad er dets fordele?

A: Den anvender CuCr50 legeringskontakter, som har fordelene ved lavt slid, stærk lysbuemodstand og lang levetid, hvilket sikrer stabil brudydelse selv under 25kA kortslutningsstrøm

Produktets emballage og forsendelse:
