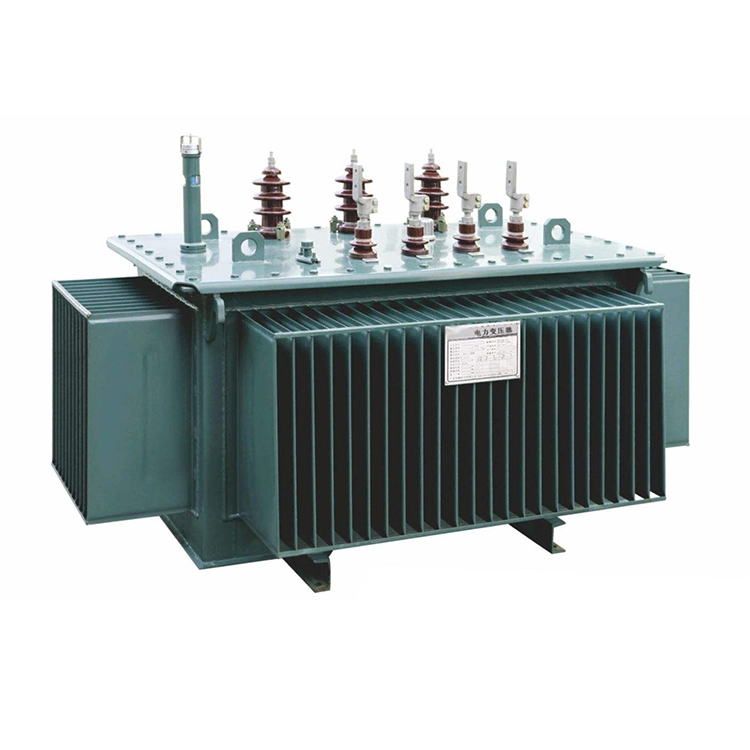

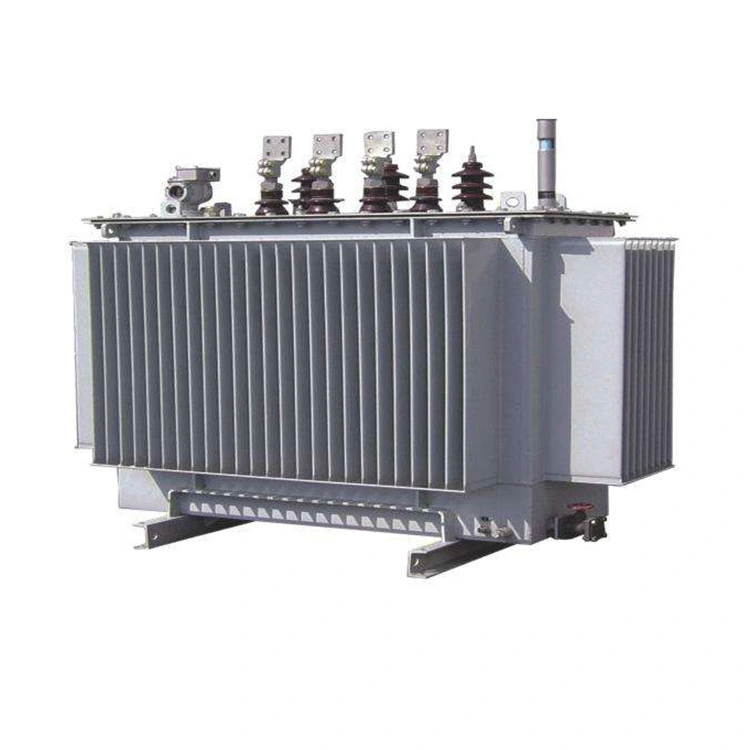

800kva amorf legeringsolie nedsænket transformer

800kva amorf legeringsolie nedsænket transformer er lavet af en ny type energibesparende materiale. Dets kernemateriale‌ er lavet af amorf legering, med høj magnetisk permeabilitet og ekstremt lavt hysteresetab, som kan forbedre den ubelastede energieffektivitet betydeligt og overholder GB/T 20052 eller IEC 60076 standarder.‌ Og dens afkølingsmetode er olienedsænket.

Den forseglede struktur af den 800kva amorfe legeringsolie nedsænket transformer er befordrende for fugtsikker og korrosionsbestandig, velegnet til udendørs eller indendørs transformerstationer med en højde på ≤1000m og en miljøtemperaturstigning på ≤55K.

Den største fordel‌ ved denne 800kva amorfe legeringsolie nedsænket transformer ligger i et ekstremt lavt tab uden belastning. Denne transformer er cirka 300-450W (sammenlignet med siliciumstålplade, som er omkring 1000-1500W), hvilket er 60 til 75 % lavere end traditionelle siliciumstålpladetransformatorer. Samtidig har den lav støj (≤55 til 60 dB), stærk overbelastningskapacitet, lang levetid og kan typisk bruges i 25 til 30 år. Omkostningerne er dog højere (ca. 20% til 40% dyrere end transformere af samme specifikation med siliciumstålplader).

Derfor er 800kva amorf legeringsolie nedsænket transformer egnet til industrielle, kommercielle eller strømdistributionsscenarier med høje krav til energieffektivitet.

Teknisk parameter:

Spørgsmål:Hvorfor er tabet uden belastning af den 800 kva amorfe legeringsolie nedsænket transformer væsentligt lavere end for transformeren med samme kapacitet lavet af siliciumstålplader?

A: For det første er tykkelsen af ​​den amorfe legeringsstrimmel kun 20 til 30 µm, hvilket er cirka en tiendedel af tykkelsen af ​​konventionelle siliciumstålplader (230 til 350 µm). Ifølge forholdet, at hvirvelstrømstabet er proportionalt med kvadratet af tykkelsen, reduceres hvirvelstrømstabet i 800 kVA kernen væsentligt. Samtidig er modstanden af ​​den amorfe legering omkring 2,5 gange højere end for siliciumstålplader, hvilket yderligere svækker det cirkulerende strømtab, der induceres mellem lagene, når den magnetiske flux ændres.

For det andet er hysteresesløjfen smal, og tvangsevnen er lav. Den amorfe legering har en amorf struktur uden korngrænsedefekter, og modstanden ved magnetisk domænevending er lille. Koercitiviteten er kun 1/3 til 1/5 af siliciumstålpladers. Dette reducerer den energi, der kræves for hver magnetiseringscyklus, og reducerer hysteresetabet betydeligt.

For det tredje er designet af den arbejdende magnetiske fluxtæthed relativt lav. For 800kva amorf legeringsolie nedsænket transformer er den nominelle magnetiske fluxtæthed typisk indstillet til 1,35 til 1,45T, hvilket er lavere end 1,65 til 1,75T for siliciumstålplader. Da jerntab er proportionalt med kvadratet eller højere effekt af den magnetiske fluxtæthed, kan en passende reduktion af den magnetiske fluxtæthed føre til et signifikant fald i enhedsmassetab.

Baseret på ovenstående mekanismer er det ubelastede tab af en transformer i en amorf legeret olie nedsænket i 800 kva generelt kun 30 % til 40 % af tabet for en transformer med samme kapacitet med siliciumstålplader af S13- eller S14-kvalitet. Det er særligt velegnet til strømfordelingsscenarier, hvor udstyret ofte er i let belastning eller standby.

Amorf legeringstransformator i behandling

Udstyr

Testcenter

Transformer i shipping
