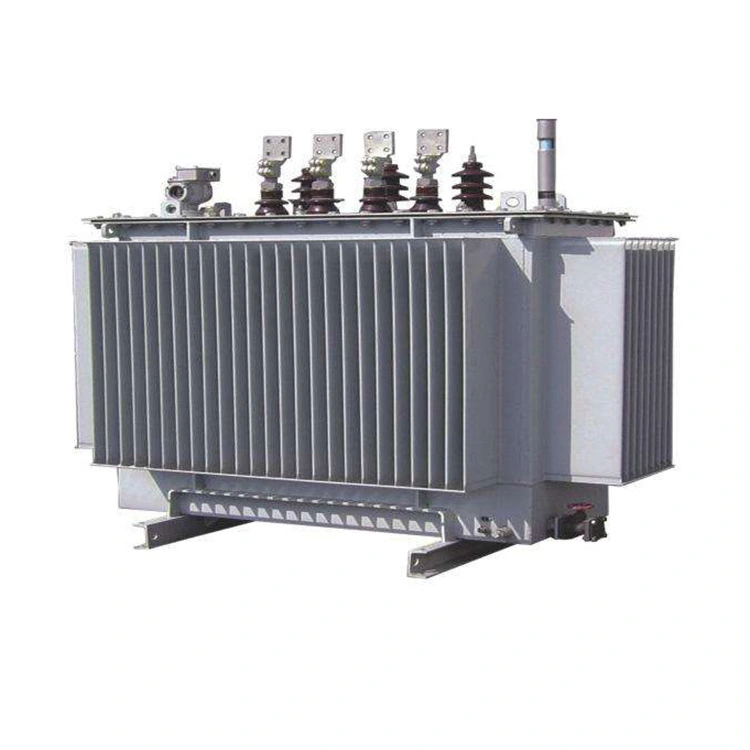

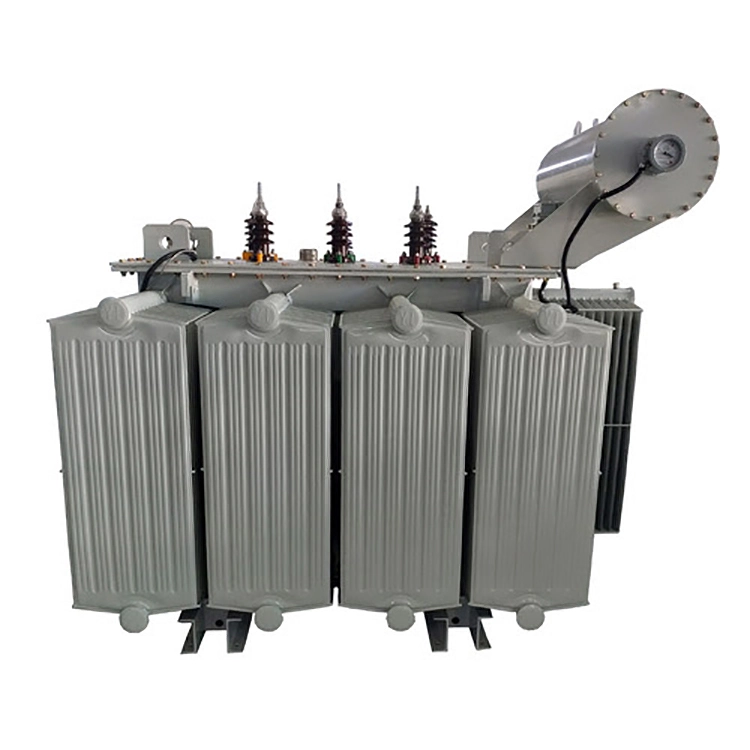

33kv 2,5 Mva olienedsænket amorf legeringskernetransformer

Kernen af ​​33kv 2,5 mva olie-nedsænket amorf legeringskernetransformator er lavet af lukket sløjfevikling af jernbaserede amorfe legeringsstrimler. Den integrerede struktur uden laminerede luftspalter reducerer hysterese og hvirvelstrømtab markant. Sammenlignet med traditionelle siliciumstålkerner er tabet uden belastning betydeligt reduceret. Kernesøjlen og åget er bundet sammen af ​​epoxyglasklæbemiddel, hvilket gør den samlede stivhed stærkere og effektivt undertrykker driftsvibrationer og støj.

Den 33 kv 2,5 mva olienedsænkede amorfe legeringskernetransformatorens viklinger bruger kobberledere med høj renhed og er kombineret med en flerlagsisoleringsproces, der er egnet til højspændingsforhold. Kombineret med den forbedrede spiral og kontinuerlige sammenflettede viklingsstruktur fordeler den jævnt det viklings elektriske felt, hvilket forbedrer isoleringstolerancen og modstandsdygtigheden mod deformation. Højspændingssiden på 33 kv 2,5 mva olie-nedsænket amorf legeringskerne-transformator er udstyret med ±2×2,5 % reguleringsgear uden excitationsspænding, som præcist kan tilpasse sig reguleringskravene for netspændingsudsving.

Kasselegemet er dannet ved integreret svejsning af korrugerede stålplader. Ved at stole på den adaptive varmeudvekslingsstruktur af den korrugerede skal kan den opnå effektiv naturlig cirkulationskøling af isoleringsolie uden behov for en ekstern varmeafledningsenhed, velegnet til langsigtet kontinuerlig drift. Den 33 kv 2,5 mva olie-nedsænkede amorfe legeringskernetransformator er fyldt med miljøvenlig mineralsk isoleringsolie i overensstemmelse med IEC 296-standarderne, som kombinerer fremragende varmeledningsevne og isoleringsydelse, effektivt isolerer interne strømførende komponenter og undgår risiko for isoleringsnedbrud.

Teknisk parameter:

Nøglefunktioner:

1. Ultra energibesparelse: Ved at bruge kerner af amorfe legering reduceres tabet uden belastning med cirka 70 % til 80 % sammenlignet med traditionelle S9/S11-type siliciumstålpladetransformatorer. 33kv 2,5 mva olienedsænket amorf legeringskernetransformator er særligt velegnet til langtidsdrift i landdistrikternes elnet og industrier, hvor belastningen ikke altid er ved fuld kapacitet.

2. Fuldt forseglet vedligeholdelsesfri: Olietanken har en fuldt forseglet struktur for at forhindre olie i at komme i kontakt med luft, så isoleringsolien bliver fugtig og ældes. 33kv 2,5 mva olienedsænket amorf legeringskernetransformator kan opnå en vedligeholdelsesfri levetid på 50 år og er velegnet til barske udendørsmiljøer.

3.Høj pålidelighed: Lavspændingsviklingen er viklet med kobberfolie, mens højspændingsviklingen er viklet med kobbertråd. Med stærk kortslutningsmodstand og modstand mod lynnedslag er strukturen kompakt,

Amorf legeringstransformator i behandling

Udstyr

Testcenter

Transformer i shipping
