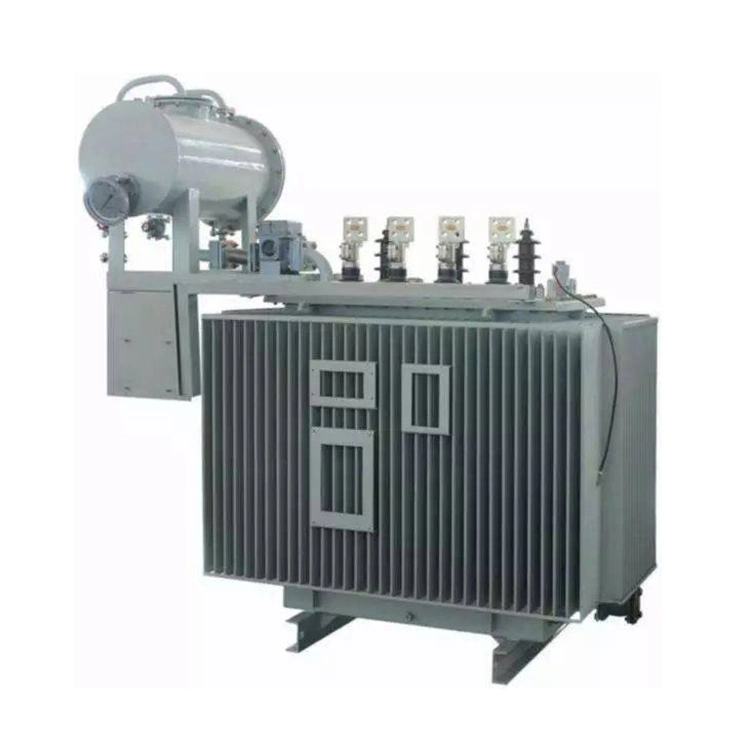

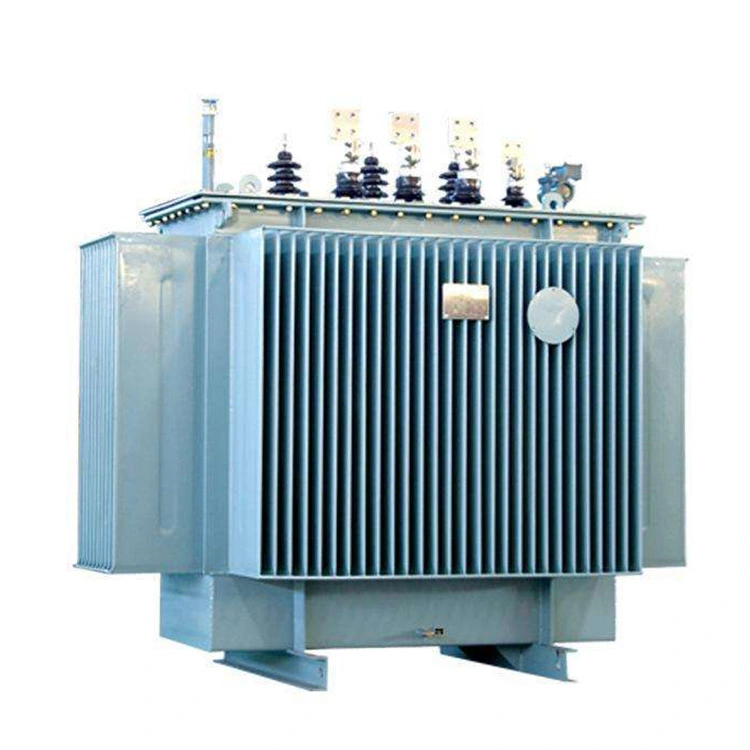

800kva 10kv Step Up Oliefyldt Power Transformer

800kva 10kv step-up oliefyldte strømtransformatorer bruges i vid udstrækning i elektriske strømsystemer til spændingstransformation og strømfordeling. Ved at bruge princippet om elektromagnetisk induktion øger de spændingsniveauerne op eller ned for at opfylde kravene fra forskellige strømnetværk og slutbrugere. På grund af deres pålidelige isolerings- og køleydelse er 800kva 10kv step-up oliefyldte strømtransformatorer almindeligvis installeret i transformerstationer, industrianlæg, kommercielle udviklinger og landbrugsstrømsystemer.

1. Driftsprincip og hovedkomponenter

De primære komponenter i en 800kva 10kv step-up oliefyldt strømtransformator er den magnetiske kerne, viklinger, isoleringsolie og tanksamling.

Kernen er generelt fremstillet af højkvalitets kornorienterede siliciumstållamineringer eller viklede kernestrukturer for at minimere hysterese og hvirvelstrømstab. Vindingerne, som kan være lavet af kobber- eller aluminiumledere afhængigt af designkravene, består af højspændings- og lavspændingsspoler, der er arrangeret for at opnå det nødvendige transformationsforhold.

Transformatortanken er fyldt med isolerende mineralolie, som tjener to væsentlige funktioner. For det første giver den elektrisk isolering mellem spændingsførende dele og jordede komponenter. For det andet fungerer det som et kølemedium ved at transportere varme væk fra viklingerne og kernen gennem naturlig oliecirkulation. I standard ONAN kølesystemer overføres varme fra olien til tankvæggene og ledes derefter ud i den omgivende luft.

Indkapslingen er designet til at yde beskyttelse mod utilsigtet kontakt med strømførende dele og indtrængen af ​​fremmedlegemer, hvilket sikrer sikker og pålidelig drift under normale driftsforhold.

2. Ydelseskarakteristika og typiske anvendelser

800kva 10kv step-up oliefyldte strømtransformatorer er tilgængelige i en lang række dimensioner, fra små distributionsenheder til store krafttransformatorer, der bruges i transmissionsnetværk. Almindelige distributionstransformatorer varierer fra 100 kVA til 2500 kVA med typiske spændingskombinationer såsom 10 kV/0,4 kV, 11 kV/0,415 kV.

Vigtige elektriske parametre omfatter generelt: Nominel effektkapacitet, Primære og sekundære spændingsklassificeringer, Impedansspænding, ingen belastningstab, belastningstab, frekvens.

800kva 10kv oliefyldte krafttransformatorer er designet til at fungere pålideligt i omgivelsestemperaturer fra ca. -25°C til +40°C, for at gøre dem egnede til forskellige klimatiske forhold. Deres trefasede konfiguration er almindeligt anvendt i industri- og energisystemer, mens overholdelse af gældende elektromagnetiske kompatibilitetsstandarder hjælper med at minimere interferens med udstyr i nærheden.

3. Fordele og sikkerhedsfunktioner

En af de største fordele ved 800kva 10kv step-up oliefyldte krafttransformatorer er deres fremragende isolerings- og køleevne. Transformatorolie har en meget højere dielektrisk styrke end luft, hvilket tillader kompakte designs, samtidig med at der opretholdes tilstrækkelige elektriske afstande. Samtidig absorberer og overfører olien effektivt varme genereret under drift, hvilket bidrager til højere effektivitet og længere levetid.

Olien giver også en beskyttende barriere mod fugt, hvilket reducerer risikoen for isoleringsforringelse i fugtige miljøer. Den gør 800kva 10kv step-up oliefyldte transformatorer særligt velegnede til udendørs installationer og steder, der er udsat for varierende vejrforhold.

For at øge driftssikkerheden er 800kva 10kv step-up oliefyldte krafttransformatorer udstyret med beskyttelsesanordninger såsom overtryksventiler. I tilfælde af en intern fejl, der forårsager for stor trykopbygning inde i tanken, udløser ventilen automatisk tryk for at forhindre mekanisk skade. Afhængigt af transformerens klassificering og anvendelse kan yderligere beskyttelsessystemer omfatte olieniveauindikatorer, temperaturovervågningsenheder, Buchholz-relæer og gasdetektionssystemer.

Wenzhou XiFa Electrical Power Equipment Co., Ltd. kan også tilpasse kernekonfigurationer, viklingsmaterialer og mekaniske arrangementer for at imødekomme specifikke installationsbegrænsninger eller driftskrav.

Teknisk specifikation:
