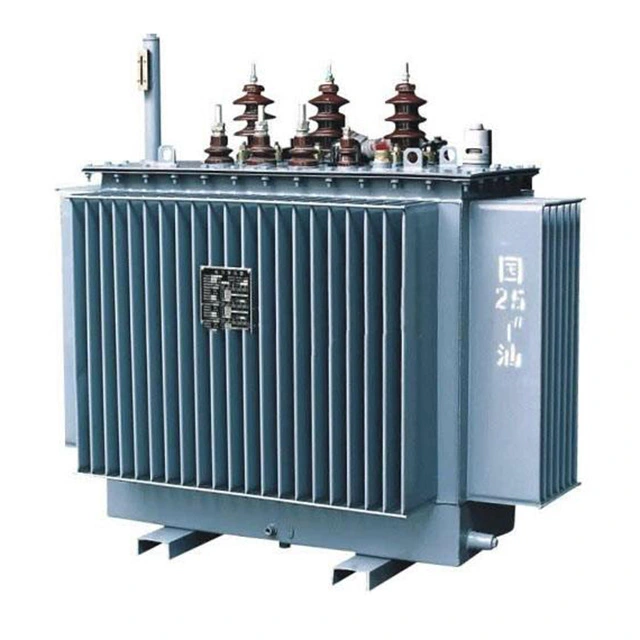

10kv 500kva Step Down Oil Nedsænket Transformer

WenZhou XiFa Electrical Power Equipment Co., Ltd er en professionel fabrik til at producere 10kv 500kva nedsænket olienedsænket transformer med tilpasset service, der passer til arbejdsmiljøet for oversøiske kunder. For eksempel ville Wenzhou XiFa Electrical Power Equipment Co., Ltd hæve kravet om temperaturstigning fra 65 K til 45 K på viklingsgennemsnit for kunden i Mellemøsten og Centralasien. Og hver 10kv 500kva nedsænket olienedsænket transformer ville anvende højkvalitets isoleringsolie i produktionsprocessen for at have standarddrift under -50 °C til 60 °C.

Send forespørgsel

Produkt beskrivelse

Installationskrav for olienedsænkede transformere:

1. 10kv 500kva nedsænkede olienedsænkede transformatorer skal være korrekt sikret og understøttet for at forhindre enhver vibration eller bevægelse, der kan opstå under transport og installation.

2. Den 10kv 500kva nedsænkede olienedsænkede transformator skal installeres lodret på et solidt fundament og omhyggeligt nivelleret for at sikre stabil drift.

3. Understøtningskonstruktionerne af 10kv 500kva nedsænkede olienedsænkede transformere skal installeres i en lodret og vandret linje og korrekt isoleret fra jorden. Installationshøjden må ikke overstige 2,5 m vandret og 4 m lodret. Alle komponenter og forbindelser af 10kv 500kva nedsænkede olienedsænkede transformere skal være solidt og pålideligt fastgjort.

4. Bøsninger og ledninger af 10kv 500kva nedsænkede olienedsænkede transformatorer skal placeres så tæt som muligt. Hvor forholdene tillader det, kan ledninger forbindes til den 10 kv 500 kva nedsænkede transformatorlegeme gennem isoleringsmuffer eller udpegede blyhuller.

5. Alle understøttende rammer på en 10 kv 500 kva nedsænket olie-nedsænket transformer skal være stærke og pålidelige. Alle forbindelsesdele og fastgørelsesanordninger skal være i stand til at modstå belastningsprøvninger under nominelle driftsforhold.

6. Kølesystemet og alt tilbehør til 10kv 500kva step down olie-nedsænket transformer skal være komplet, intakt og korrekt installeret.

7. Installationsstedet for den 10 kv 500 kva nedsænkede olienedsænkede transformator skal være rent og tørt, fri for brandfarlige, eksplosive eller ætsende stoffer. Rygning og åben ild er strengt forbudt i nærheden.

8. Efter installationen skal der udføres passende tætningsforanstaltninger for at forhindre indtrængning af olielækage, luft eller fugt i tanken, hvilket ellers kan føre til driftsfejl eller ulykker.

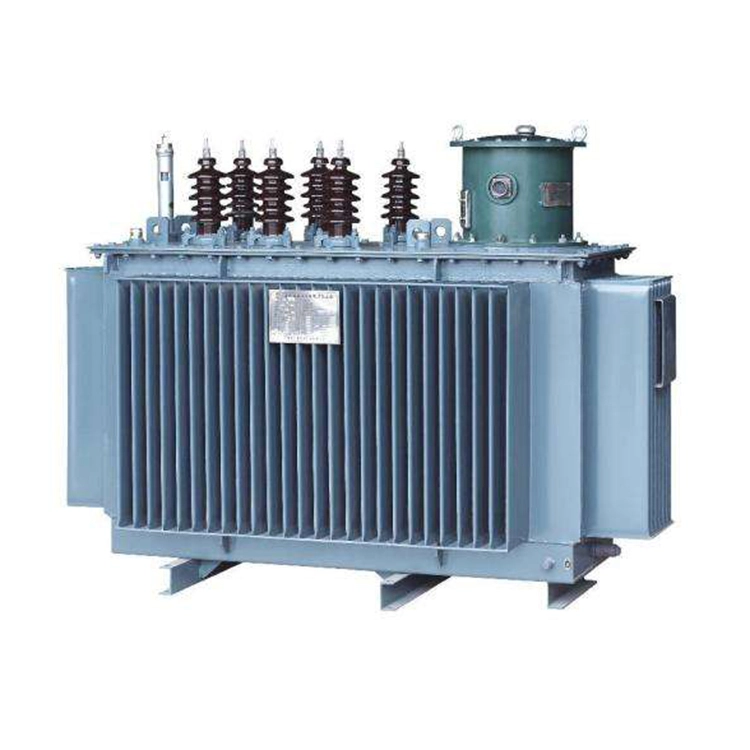

10kv 500kva Step Down Oil Immersed Transformer

Teknisk specifikation:

Produktnavn		10kv 500kva step down olie nedsænket transformer
Spændingsforhold		10/0,4 kV
Vektor gruppe		Dyn11 eller Yyn0
Kølesystem		ONAN
Tryk på Skifter	Type	Strømløs tap-kobler eller On-Load Tap-kobler
	Rækkevidde	2,5 % pr. niveau, fem trin i alt
Impedans		4,5 %±10 %
Temperaturstigning		Olie Top: ≤55 K; Vindingsgennemsnit: ≤65 K
Omgivelsestemperatur		-25°C til +40°C
Højde		≤ 1000 m (derating påkrævet for drift i høj højde)
Relativ luftfugtighed		≤ 95 %

Sikkerhedsforanstaltninger for olienedsænket transformator

Da 10kv 500kva nedsænkede olienedsænkede transformere bruger olie som det isolerende medium, skal passende sikkerhedsforanstaltninger overholdes nøje under alle elektriske operationer. For at reducere risikoen for isoleringsfejl og sikre sikker drift skal følgende foranstaltninger implementeres:

1. Regelmæssig inspektion af 500kva ONAN-transformeren skal styrkes. Eventuelle potentielle sikkerhedsrisici skal identificeres og elimineres rettidigt.

2. Kortslutningsfejl under drift skal strengt forhindres, da den resulterende kortslutningsstrøm kan forårsage alvorligt internt tryk, som kan føre til tanksprængning eller brandfare.

3. For at reducere risikoen for eksplosion forårsaget af interne fejl, skal tanken med 10 kv 500 kva nedsænkede olienedsænkede transformere være udstyret med passende trykaflastningsanordninger for at udløse for stort internt tryk, når det er nødvendigt.

4. Hver 10kv 500kva nedsænket olienedsænket transformer fra Wenzhou XiFa elektrisk kunne belastes med 120 % inden for 2 timer. Langtidsoverbelastningsdrift af den 10 kv 500 kva step down olienedsænkede transformer skal dog undgås, da det kan resultere i for høj temperaturstigning, accelereret ældning af isoleringen og reduceret levetid.
