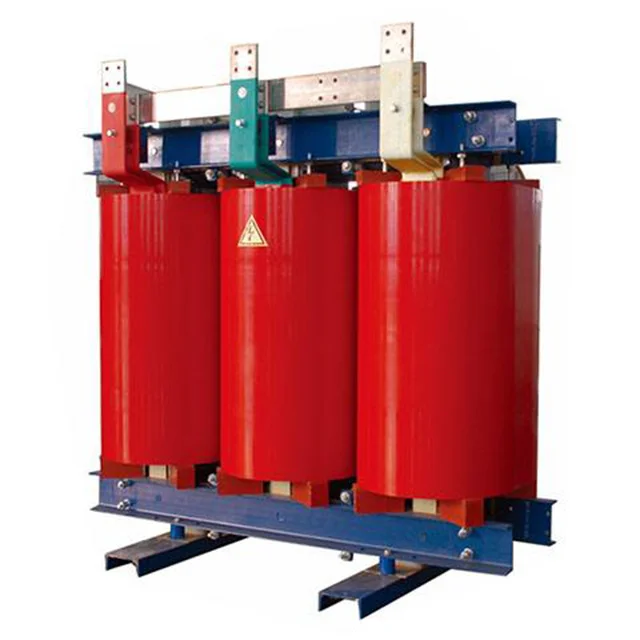

500kva 11kv Tør Type Nltc Distribution Transformer

På baggrund af den voksende globale efterspørgsel efter elektricitet er 500kva 11kv tør type nltc distributionstransformatoren meget udbredt i områder som landdistrikternes elnet, industri, handel, ny energi og offentlige faciliteter. Deres høje pålidelighed er blevet valideret gennem drift i mere end 50 lande og regioner rundt om i verden. De er blevet solgt til lande og regioner, herunder Tanzania, Zimbabwe, Ghana, Sydafrika, Kenya, Zambia og andre.

Strukturelle egenskaber af 500kva 11kv tør type nltc distributionstransformator:

Spoler: Spolerne er viklet med kobberledere, enten trådviklet eller folieviklet, forstærket med glasfiber og fuldstøbt med epoxyharpiks uden fyldstoffer ved hjælp af vakuumtørrings- og afgasningsprocesser. Dette resulterer i høj mekanisk styrke, stærk kortslutningsmodstandsevne og fremragende impulsmodstand.

Højspændingsviklinger: Start- og endeterminalerne samt de mellemliggende tapledninger er indlejret med kobbermøtrikker. Denne struktur giver god stivhed, letter udskiftning af tryk og sikrer et pænt og æstetisk udseende.

Kerne: Kernen er samlet ved hjælp af højkvalitets kornorienterede koldvalsede siliciumstålplader med 45 graders fuldgeringede overlapningssamlinger med flere trin. Overfladen på 500kva 11kv tør type nltc distributionstransformator er belagt med et isolerende harpikslag, der giver fugtbestandighed, rustforebyggelse og støjreduktion.

Spændesystem: Elastiske komponenter bruges mellem kernen, spændebeslag og spoler for at holde spolerne under konstant kompression og derved reducere støjniveauet.

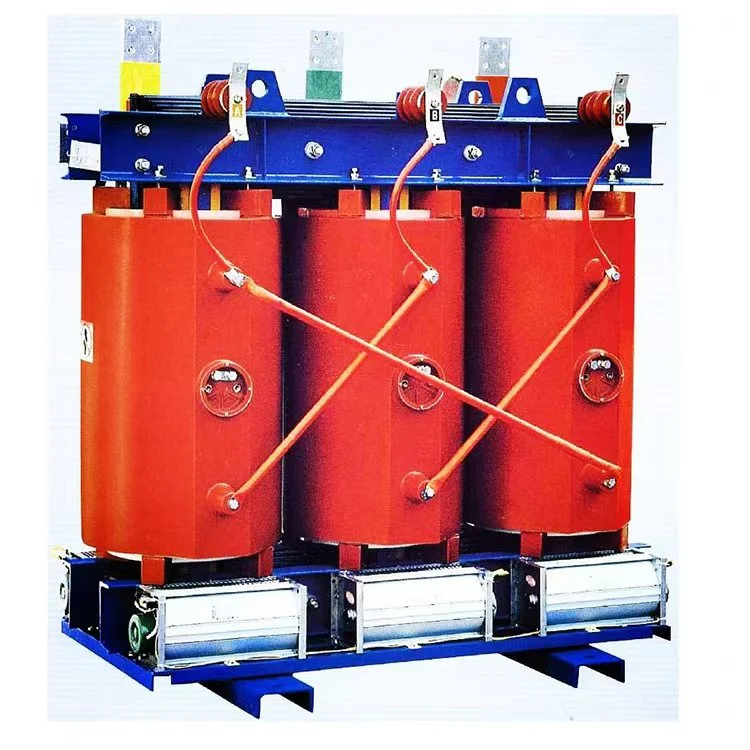

Køledesign: 500kva 11kv tør type nltc distributionstransformator er designet til naturlig køling (AN). Langsgående ventilationskanaler er præformet inde i spolevæggene i de fuldstøbte højspændings- og lavspændingsviklinger. Forceret luftkøling AF udstyrs køleventilatorer kan installeres som ekstraudstyr. Med tvungen luftkøling kan den nominelle udgangskapacitet øges med 50 %. 40 % for klassificeringer på 500 kVA og derunder.

Temperaturovervågning: 500kva 11kv tør type nltc distributionstransformator er udstyret med en BWDK-serie temperaturregulator. Platinmodstandssensorer Pt100 er placeret i præ-indlejrede huller i toppen af ​​lavspændingsspolerne for at overvåge viklingens temperaturstigning. Regulatoren starter eller stopper automatisk køleventilatorerne og giver funktioner såsom fejlalarm, overtemperaturalarm og overtemperaturudløsning. Disse funktioner giver pålidelig overbelastningsbeskyttelse for den tørre type transformer, og forbedrer derved dens driftssikkerhed.

Produktparametre:

Fremstilling af udstyr

Halvfærdig produkt

Beskyttelseskapsling IP21

Transformer kerne

Transformatorvikling

Testcenter

Vindeværksted
