SCB9 1600 KVA 10kV Dry Type Power Transformer

I moderne strømdistributionsnetværk er det afgørende at vælge den rigtige transformer for sikkerhed, effektivitet og langsigtet pålidelighed. Til kommercielle komplekser, industrielle anlæg og højhuse er SCB9 1600 kVA 10 kV tørtype krafttransformatoren blevet en industristandard. Hos Wenzhou Xifa Electrical Equipment Co., Ltd. er vi specialiseret i fremstilling af højtydende krafttransformere af tør type, der opfylder de strenge krav fra nutidens elektriske net. Denne transformer er designet til indendørs installationer, hvor brandsikkerhed og miljømæssig renlighed er vigtigst. I modsætning til olienedsænkede transformere, indeholder SCB9 1600 kVA 10kV tør type krafttransformator ingen køleolie, hvilket eliminerer risikoen for lækage, brand eller eksplosion.

Send forespørgsel

Produkt beskrivelse

Arbejdsprincippet for en SCB9 1600 kVA 10kV tør type krafttransformator er baseret på loven om elektromagnetisk induktion. Når en vekselstrøm løber gennem transformatorens primærvikling, genererer den et skiftende magnetfelt i jernkernen. Ifølge Faradays lov om elektromagnetisk induktion inducerer dette skiftende magnetiske felt en elektromotorisk kraft (EMF) i sekundærviklingen og laver derved spændingskonvertering. Specifikt:

Primær viklingsstrøm genererer et magnetisk felt: Når strømmen flyder gennem primærviklingen, producerer den et vekslende magnetfelt, som skaber en magnetisk flux inden i jernkernen.

Magnetisk flux inducerer spænding i sekundærviklingen: Denne magnetiske flux overføres til sekundærviklingen gennem jernkernen, hvilket genererer en elektromotorisk kraft i sekundærviklingen, som igen producerer en udgangsspænding.

Spændingskonvertering: Ved at justere vindingsforholdet mellem primær- og sekundærviklingen kan der opnås forskellige spændingskonverteringer. I en SCB9 1600 kVA 10kV tør type krafttransformator er drejningsforholdet fast. Designeren vil bestemme et passende drejningsforhold baseret på kapaciteten og den primære spænding.

Varmeafledningsprincip: Da SCB9 1600 kVA 10 kV krafttransformatorer af tør type ikke bruger olie som kølemedium, er de afhængige af luftcirkulation til at aflede varme fra viklingerne og jernkernen. Af denne grund er SCB9 1600 kVA 10kV tør type krafttransformatorer generelt designet med ventilationsåbninger og køleribber, der tillader varmeafledning gennem naturlig luftkonvektion.

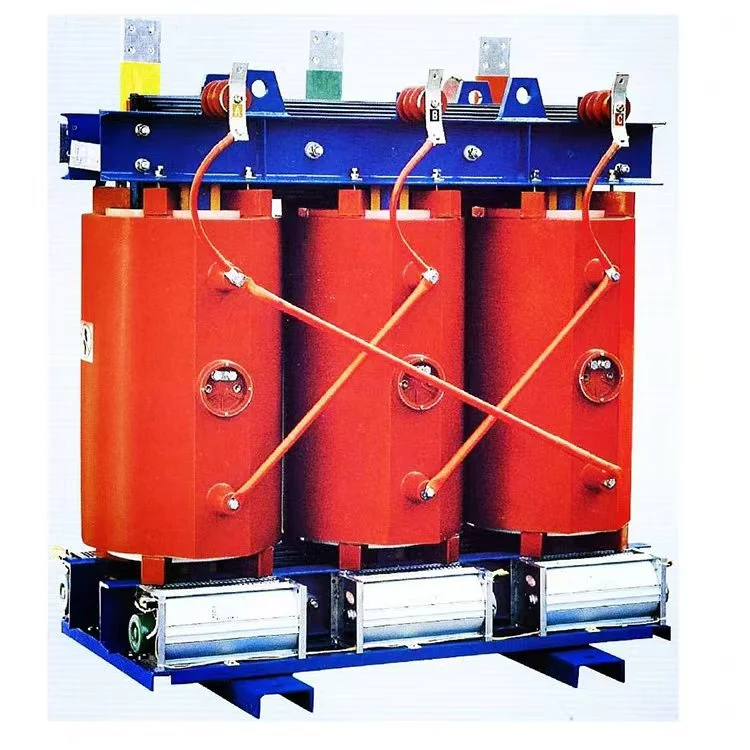

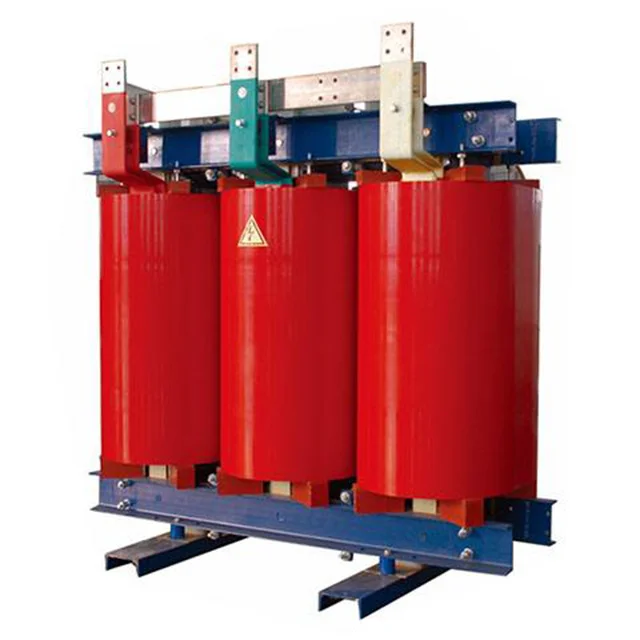

Scb9 1600 Kva 10kv Dry Type Power Transformer

Produktparametre:

Navn	SCB9 1600 kVA 10kV tør type krafttransformer
Nominel kapacitet	1600kva
Primær spænding	10KV
Sekundær spænding	0,4/0,415 kV
Isoleringsmateriale	Støbt harpiks
Vektor gruppe	Dyn11 Yyn0
Tab uden belastning (P0)	1200±15 %
Belastningstab (Pk) @ 120°C	6200±15 %
Impedansspænding (Uk)	4 %
Isoleringsklasse	KLASSE F eller H
Kølemetode	ONAF ONAF
Delvis udledning	Mindre end 10 stk
indhegning	Med (IP20, Koldvalset stål eller Rustfrit stål)/uden

Produkteftersalgsservice

I de 20 års erfaring med transformerfremstilling hos Wenzhou Xifa Electrical Equipment Co., Ltd. har vi ikke haft et eneste eftersalgs tilfælde forårsaget af kvalitetsproblemer. Så længe transformeren fungerer under normale belastningsforhold, er dens levetid 25 til 30 år

Hvis der ikke er nogen langvarig overbelastning, har vores SCB9 1600 kVA 10kV tørtype krafttransformer en garantiperiode på 2 år. Hvis der opstår en unormal situation med transformeren, er vores ingeniører også tilgængelige døgnet rundt for at levere online vejledningstjenester.
