33kv 35kv 2000 Kva Oil Nedsænket Power Transformer

Wenzhou XiFa Electrical Power Equipment Co., Ltd producerer og leverer 33kv 35kv 2000 kva olienedsænket krafttransformator med hurtig levering og til forsyningsprojekt. WenZhou XiFa ville tjekke de tekniske specifikationer fra terminalbrugere, hvoraf den 2000 kva olienedsænkede transformer ville blive designet og produceret til at modstå de tunge industrielle belastninger, spændingsudsving og barske udendørsmiljøer, såsom 50℃ høj temperatur, sandstorm, fugtig varme og stor højde. Inden hver 33kv 35kv 2000 kva olienedsænket krafttransformator, der blev leveret, ville fabrikstesten blive kørt, og eksportklar dokumentation ville blive sendt til EPC-entreprenører.

Send forespørgsel

Produkt beskrivelse

En 33kv 35kv 2000 kva olienedsænket krafttransformator er et kraftudstyr, hvori kernen og viklingerne er helt nedsænket i isolerende olie. Olien tjener flere formål, som omfatter elektrisk isolering, varmeafledning og komponentbeskyttelse. Driftsprincippet er baseret på elektromagnetisk induktion. Når vekselstrøm påføres primærviklingen, genereres en vekslende magnetisk flux inde i kernen. Dette skiftende magnetfelt inducerer en spænding i sekundærviklingen. Det muliggør overførsel og konvertering af elektrisk energi.

Den isolerende olie spiller en afgørende rolle i hele denne proces. Den isolerer elektrisk spændingsførende komponenter og fjerner samtidig den varme, der genereres under drift. Takket være disse egenskaber er A 33kv 35kv 2000 kva olienedsænkede krafttransformatorer i vid udstrækning brugt i kraftproduktionsanlæg, transformerstationer, industrielle distributionsnetværk og andre applikationer, der kræver pålidelig højspænding og højkapacitets krafttransmission.

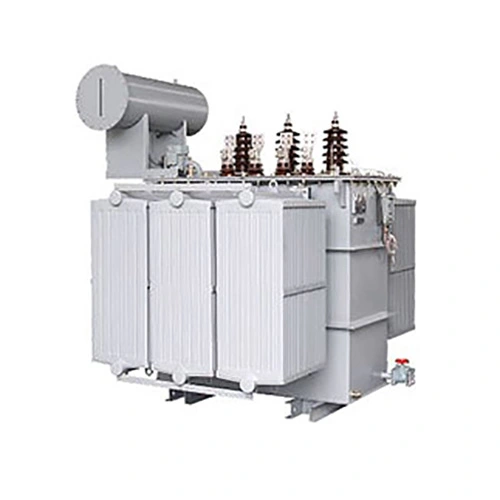

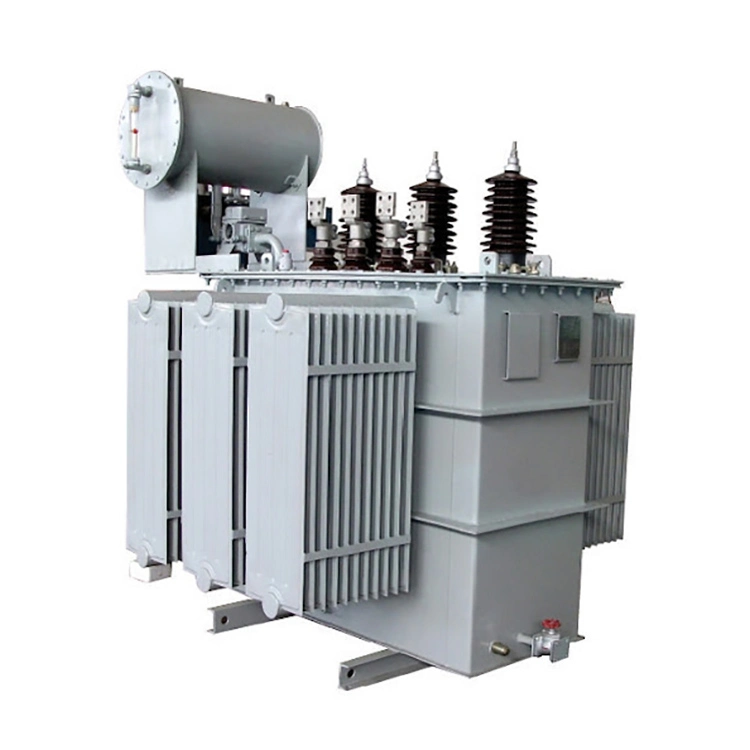

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Teknisk specifikation:

Produktnavn		33kv 35kv 2000 kva oliesænket krafttransformator
Nominel effekt		2000 kVA
HV mærkespænding		33 kV 35 kV
LV mærkespænding		400/230 V
Vektor gruppe		Dyn11
Tryk på Skifter	Type	OCTC eller OLTC
	HV spændingsområde	±2x2,5%; ±3×2,5 %
Effektivitet ved fuld belastning		≥ 99 %
Impedans		6,5% med 10% tolerance
Servicetype		Kontinuerlig pligt
Montering		Udendørs jordmonteret

Struktur og driftsprincip:

En 33kv 35kv 2000 kva olienedsænket krafttransformator består af flere nøglekomponenter, hvoraf transformeren inkluderer den magnetiske kerne, viklinger, olietank, konservator, bøsninger, trinkobler og gasrelæ.

Baseret på strukturelt design er 33kv 35kv 2000 kva olienedsænkede krafttransformatorer generelt opdelt i to kategorier. Den første er kernetransformeren, hvor viklingerne omgiver den magnetiske kerne. Dette design er det mest almindeligt anvendte i moderne strømsystemer. Den anden er transformatoren af skaltypen, hvor den magnetiske kerne omgiver viklingerne og typisk bruges i specialiserede applikationer.

Hver komponent anvender en vigtig funktion. Olietanken opbevarer den isolerende olie og skal give fremragende tætningsevne. Konservatoren imødekommer ikke kun ændringer i olievolumen forårsaget af temperaturvariationer, men hjælper også med at opretholde et stabilt olieniveau. Bøsninger tillader elektriske ledere at passere gennem det 33kv 35kv 2000 kva olienedsænkede krafttransformatorkabinet, mens de opretholder sikker isolering mellem strømførende ledere og jordede metaldele.

Transformatorolies isolerende og kølende funktioner opnås gennem dens fysiske egenskaber. Dens høje dielektriske styrke giver effektiv elektrisk isolering mellem strømførende komponenter. Samtidig tillader dens lave viskositet jævn cirkulation gennem den olienedsænkede transformator, hvilket muliggør effektiv varmeoverførsel. Under drift flyder olien rundt om viklingerne og kernen for at absorbere varme og føre den til radiatorer. Derudover frigives varmen derefter til det omgivende miljø gennem naturlig luftkøling eller forbedrede kølesystemer, når det er nødvendigt.
