2500 KVA 11 til 0,4 KV Dry Type Transformer

Hos Wenzhou Xifa Electrical Equipment Co., Ltd. producerer vi højtydende strømløsninger til industrielle og kommercielle applikationer. Vores 2500 kVA 11 til 0,4 kV-transformer af tør type er udviklet til at nedtrappe højspændingstransmission (11 kV) til sikker, anvendelig lavspændingseffekt på 0,4 kV med enestående effektivitet og pålidelighed. Uanset om du har brug for en omkostningseffektiv aluminiumsvikling eller en kobbervikling med høj ledningsevne, tilpasser vi alle dine specifikke tabstransformatorer og driftsforhold.
Takket være vores dygtige og optimerede produktionsprocesser kan vi forkorte leveringstiden til blot 2 eller 3 uger. Til emballering bruger vi professionel trækasse af eksportkvalitet. De handelsbetingelser, vi accepterer, inkluderer FOB, CIF, CFR, EXW og andre

Send forespørgsel

Produkt beskrivelse

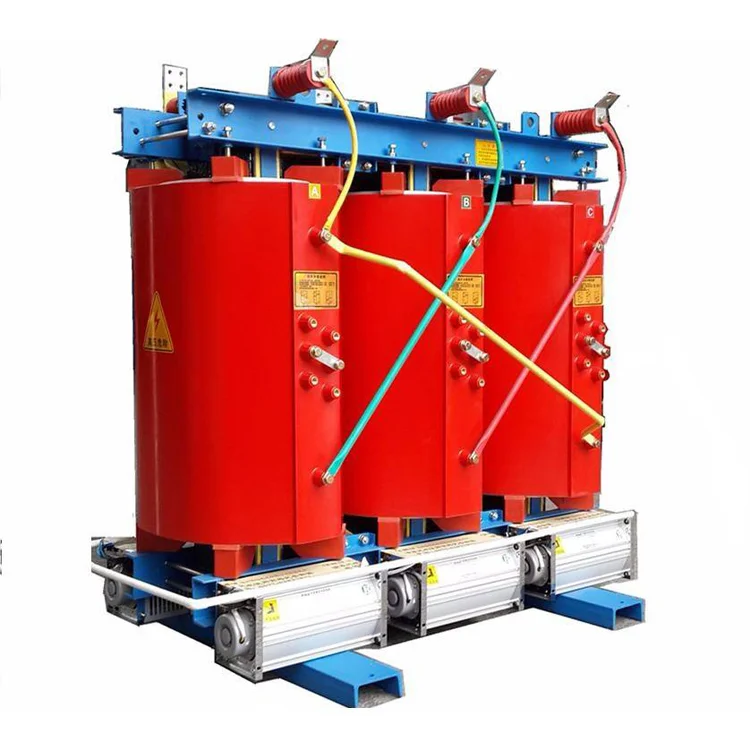

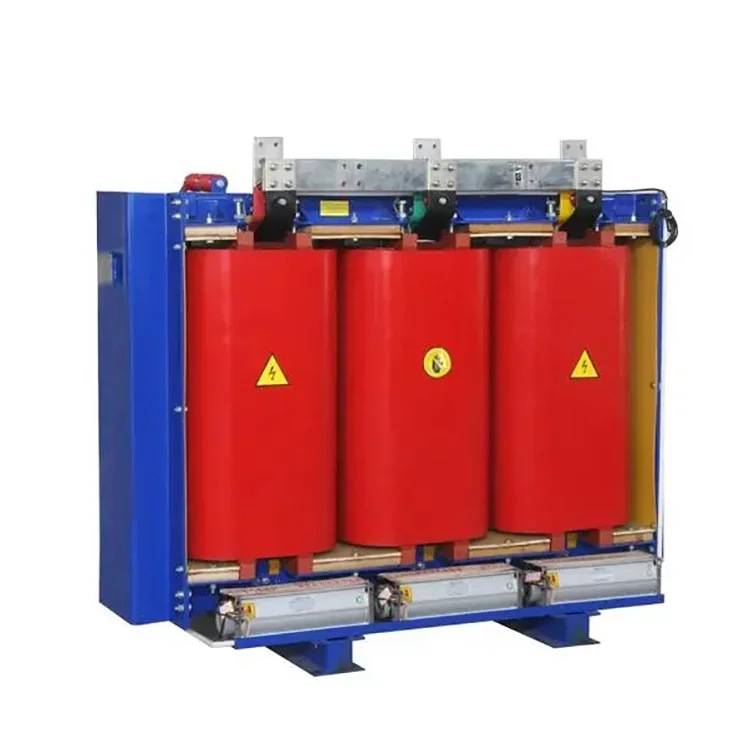

2500 kVA 11 til 0,4 kV tør type transformator består hovedsageligt af følgende komponenter: transformerkerne, transformerviklinger, transformerisolering, transformerledere, transformatorkøleenhed og temperaturmåleanordning.

Spoler

2500 kVA 11 til 0,4 kV tør type transformerspoler er viklet på højpræcisionsviklingsmaskiner. Lavspændingsviklingen har en folieviklingskonstruktion. Til transformere med større kapacitet er ventilationskanaler reserveret. Efter vikling udføres vakuumtørring. Støbe- og størkningsprocessen udføres strengt i overensstemmelse med processtandarder, hvilket sikrer, at der ikke er bobler eller hulrum inde i spolerne, hvilket gør det muligt for transformeren at opnå optimal drift.

Kerne

Kernen i denne serie af 2500 kVA 11 til 0,4 kV tørtype transformatorer er lavet af højkvalitets, højpermeabilitet kornorienterede koldvalsede siliciumstålplader. Avancerede skærelinjer i siliciumstålplader og en 45° fuldt geringstrins-stablingsteknik er vedtaget. Kernebenene er bundet med klasse F ensrettet glasfibertape, og en ny struktur af trækplader uden udstansning af huller på kerneåget bruges til fastgørelse. Kerneoverfladen er belagt med epoxyharpiks, som reducerer indflydelsen af lækageflux, effektivt optimerer fordelingen af det magnetiske kredsløb og reducerer kernestøj, ingen belastningstab og tomgangsstrøm. Dette forbedrer distributionstransformatorens udseende væsentligt.

Højspændingsvikling

Højspændingsviklingen på 2500 kVA 11 til 0,4 kV tør type transformer antager en segmenteret lagstruktur, som i høj grad reducerer spændingen mellem lagene af viklingen. Den er dannet af vakuumstøbt epoxyharpiks med fyldstof, hvilket reducerer viklingens indre partielle afladningsniveau og forbedrer spolens elektriske ydeevne. Isoleringen mellem viklingslag bruger DMD epoxyharpiks prepreg klud, som øger modstandskraften spændingsstyrke. Vikleoverfladen er fyldt med glasfibernetstof, hvilket forbedrer spolens slagstyrke, hvilket forbedrer fordelingstransformatorens kortslutningsmodstandsevne. Spolen tørrer aldrig ud eller revner.

Lavspændingsvikling:

Lavspændingsviklingen har en foliekonstruktion. Radiale kølekanaler bruges i spolen for at forbedre varmeafledningsevnen. Isoleringen mellem lagene af 2500 kVA 11 til 0,4 kV tørtype transformatorens lavspændingsvikling bruger DMD epoxyharpiks prepreg klud. Enderne er forseglet og indkapslet med epoxyharpiks, hvilket resulterer i en integreret hærdet formning.

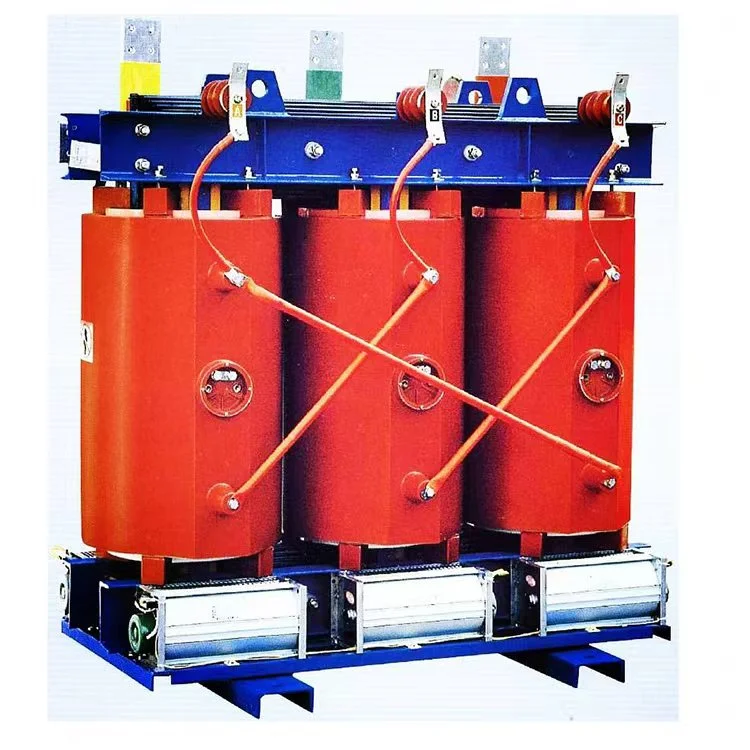

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Produktparametre:

Navn	2500 kVA 11 til 0,4 kV tør type transformer
Nominel kapacitet	2500kva
Primær spænding	11KV
Sekundær spænding	0,4/0,415 kV
Isoleringsmateriale	Støbt harpiks
Vektor gruppe	Dyn11 Yyn0
Tab uden belastning (P0)	Baseret på kundens krav
Belastningstab (Pk) @ 120°C	Baseret på kundens krav
Impedansspænding (Uk)	6 %
Isoleringsklasse	KLASSE F eller H
Kølemetode	ONAF ONAF
