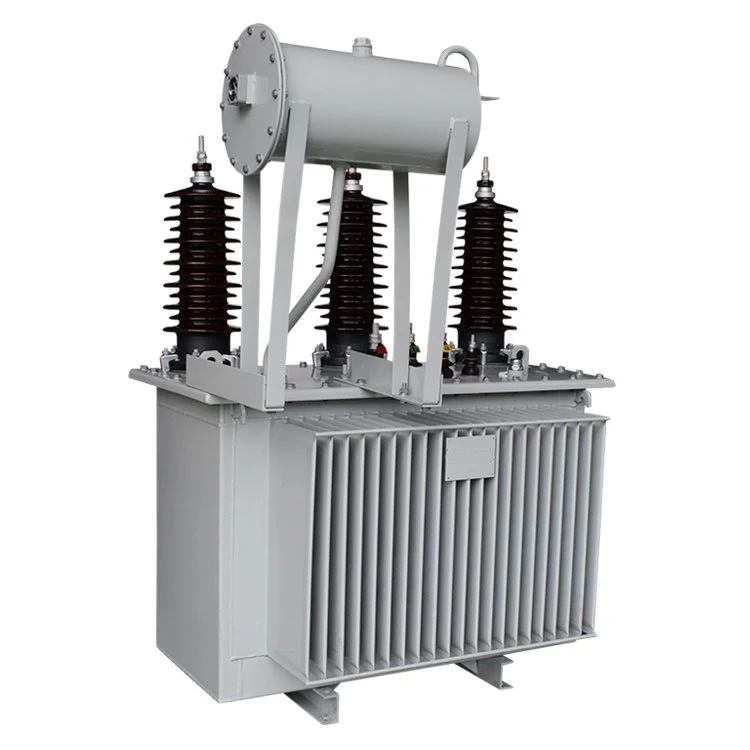

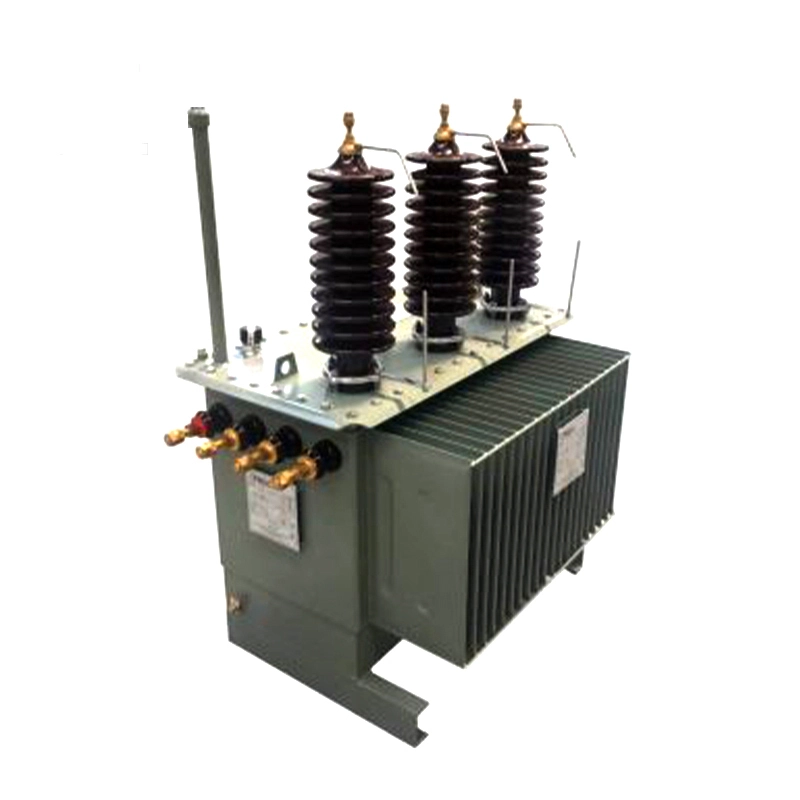

33kv 50kva to-viklingsolie nedsænket transformer

Inspektion og test før idriftsættelse af 33kv 50kva olienedsænkede transformatorer

1. Visuel inspektion af udseende og struktur

En omfattende visuel inspektion skal udføres for at sikre, at den 33kv 50kva to-vindede olienedsænkede transformator er fri for synlige skader, deformationer eller olielækage. Alle eksterne komponenter, inklusive tank, radiatorer, bøsninger og trykaflastningsanordning, skal kontrolleres for at bekræfte, at de er i god stand og korrekt installeret. Alle mekaniske forbindelser skal verificeres for tæthed. Derudover skal jordingssystemet inspiceres for at sikre, at det er korrekt installeret og giver pålidelig jording, hvilket er afgørende for driftssikkerheden.

2. Isolationsmodstandstest

Isolationsmodstandstesten er en nøglemetode til at evaluere tilstanden af ​​det 33kv 50kva to-vindede olienedsænkede transformatorisoleringssystem. Et megohmmeter skal bruges til at måle isolationsmodstanden mellem fase til fase og også mellem hver fase til jorden. De opnåede værdier skal sammenlignes med producentens specificerede referencedata for at bekræfte, at isoleringsevnen opfylder de krævede standarder.

3. Dielektrisk dissipationsfaktortest

Den dielektriske tabstest, som også kaldes tan δ-testen, bruges til at vurdere fugtindtrængning, ældning af isoleringen eller mulig delvis udladning i den 33 kv 50 kva to-vindede olienedsænkede transformator. Ved at måle den dielektriske dissipationsfaktor kan tilstanden af ​​isoleringsmaterialerne evalueres mere omfattende. Denne test udføres typisk sammen med isolationsmodstandstesten for at opnå en mere fuldstændig vurdering af isoleringssundheden.

4. Drejningsforhold og vektorgruppebekræftelse

Transformatorens omdrejningsforhold skal verificeres for at sikre overensstemmelse med designspecifikationerne, som omfatter bekræftelse af det korrekte forhold mellem primærspændings- og sekundærspændingsviklingerne på 33 kv 50 kva to-vindede olienedsænkede transformere. Samtidig skal vektorgruppen kontrolleres for at sikre korrekt faseforskydning og korrekt tilslutning af de tre faseviklinger i overensstemmelse med kravene til strømsystemet.

5. Ingen belastningstest

No-load-testen udføres med den 33 kv 50 kva to-vindede olienedsænkede transformer aktiveret på den primære side, mens den sekundære side forbliver åben. Formålet er at måle ingen belastningsstrøm og ingen belastningstab. Denne test giver vigtige oplysninger om kvaliteten af ​​kernen, magnetisk fluxfordeling og viklingssymmetri. Det hjælper også med at identificere mulige abnormiteter i det magnetiske kredsløb.

6. Kortslutningstest

Under kortslutningstesten påføres en reduceret spænding den primære spændingsvikling, mens den sekundære spændingsvikling kortsluttes, hvilket tillader måling af kortslutningsimpedans og belastningstab. Testen giver værdifulde data om ydeevnen af ​​en 33kv 50kva to-vindet olienedsænket transformer under belastningsforhold, som inkluderer termisk adfærd, kortslutningsmodstandsevne og mekanisk styrke af viklingerne.

7. Analyse af oliekvalitet og inspektion af olieniveau

For 33kv 50kva to-viklede olienedsænkede transformere påvirker isoleringsoliens tilstand direkte driftsydelse og levetid. Inden idriftsættelse skal der tages olieprøver til laboratorieanalyse for at kontrollere parametre som fugtindhold, surhedsgrad og urenhedsniveauer. Alle resultater skal overholde gældende standarder. Derudover skal olieniveauet inde i tanken verificeres for at sikre, at det er inden for det påkrævede område, hvilket garanterer effektiv køling og isolering under drift.

Sammenfattende skal en række strenge inspektioner og tests gennemføres, før en 33kv 50kva to-vindet olienedsænket transformator tages i brug. Disse procedurer sikrer stabil ydeevne, driftssikkerhed og langsigtet pålidelighed. Korrekt test før idriftsættelse reducerer ikke kun risikoen for potentielle fejl, men giver også et solidt grundlag for sikker og effektiv langtidsdrift af den 33 kv 50 kva to-vindede olie-nedsænkede transformator.
