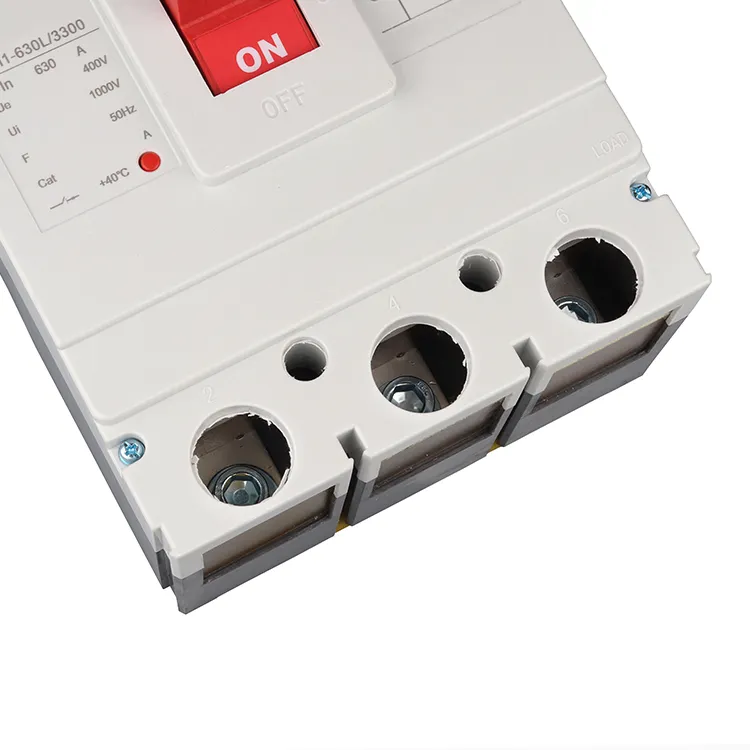

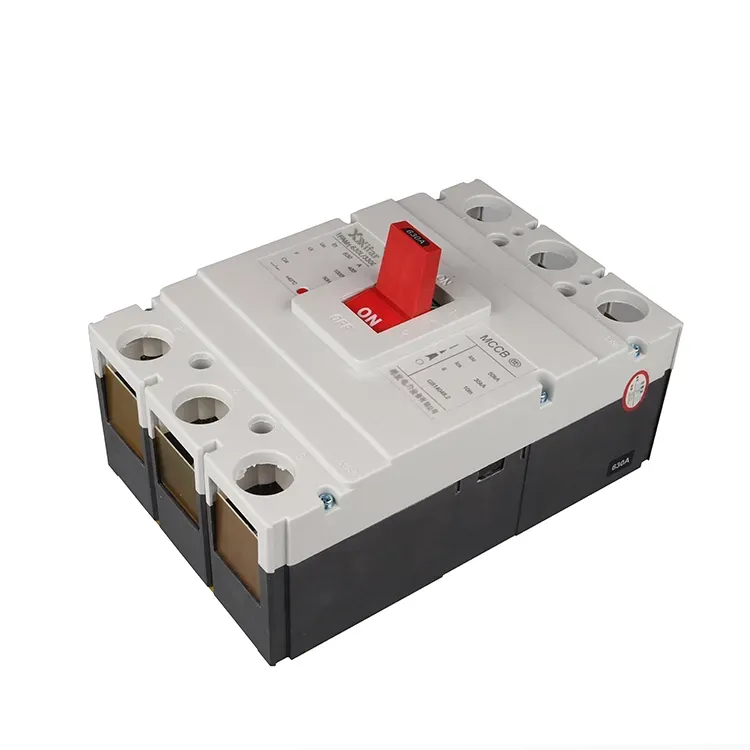

630a 3p termisk magnetisk støbt kabinetafbryder

Wenzhou XiFa Electric Power Equipment Co.,Ltd. har til formål at producere 630a 3p termisk magnetisk støbt kabinet afbryder for terminalbrugere til at anvende stabilt og sikkert i mange år. Efter hver 630a 3p termisk magnetisk støbt kasseafbryder færdig fra produceret linje, kan den mekaniske levetidstest sikre, at hver færdig støbt kasseafbryder kan udløses og lukkes 20.000 gange. Desuden understøtter Wenzhou XiFa Electric Power Equipment Co., Ltd også den tilpassede service, at nøglespecifikationen såsom Ics kunne være 35 kA, 50kA og 70kA under forskellig arbejdsspænding, og den nominelle isolationsspænding kunne være 800 V eller 1000 V for at passe til de forskellige driftsmiljøer.

Send forespørgsel

Produkt beskrivelse

En 630a 3p termisk magnetisk støbt kabinetafbryder er en essentiel og vigtig beskyttelsesenhed, der bruges i et lavspændingsstrømdistributionssystem. Den anvender et fuldt lukket isolerende hus, hvoraf MCCB'en integrerer essentielle komponenter, herunder kontaktsystemet, lysbueslukningsenheden og udløsningsmekanismen i en kompakt struktur.

På grund af designet som en forseglet enhed, er en 630a 3p termisk magnetisk støbt kabinetafbryder generelt ikke beregnet til adskillelse eller reparation. Det anvendes i vid udstrækning i industrielle og kommercielle installationer for at tilbyde beskyttelse i kredsløb med medium og lille kapacitet, der typisk fungerer som beskyttelsesenheder for filialer eller ende.

Inden for kategorien afbrydere er afbrydere med formstøbt hus placeret mellem luftafbrydere, hvoraf typisk bruges som hovedindgange i distributionssystemer, og miniatureafbrydere, som almindeligvis anvendes i bolig- og lette applikationer

Typiske anvendelsestilfælde af en 630a 3p termisk magnetisk støbt kabinetafbryder omfatter motorbeskyttelseskredsløb, fordelingstavler og strømforsyningsledninger til mellemstort udstyr.

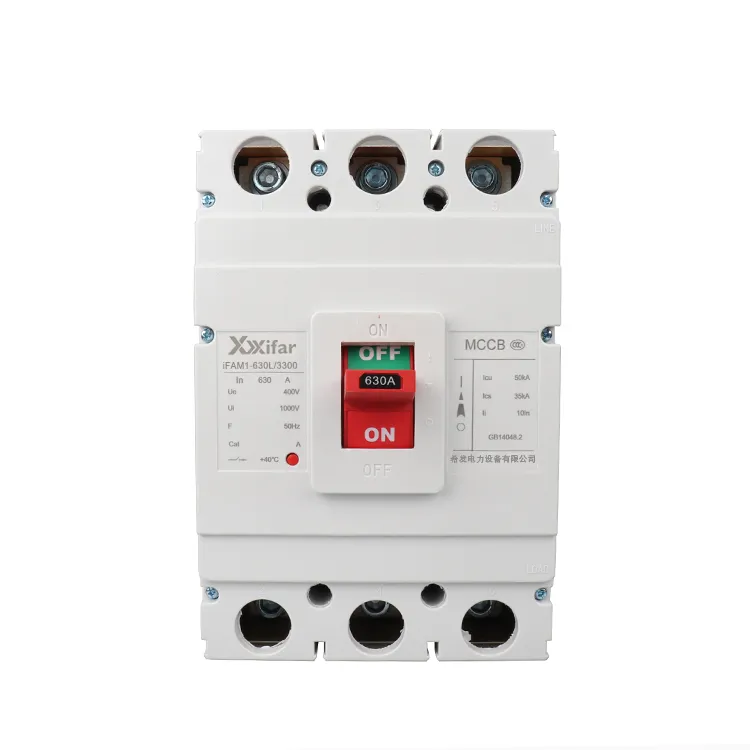

630a 3p Thermal Magnetic Molded Case Circuit Breaker

630a 3p termisk magnetisk støbt hus afbryderparameter:

Nominel rammestrøm	800 A
Nominel arbejdsstrøm	400A/630A/800A
Nominel servicekortslutningskapacitet	35/50/70 kA
Antal polakker	3 fase; 3 polet; TP
Frekvens	50/60 Hz
Nominel arbejdsspænding	400 V; 690V; 800V
Nominel isolationsspænding	800V; 1000V;
Mekanisk liv	20000 gange

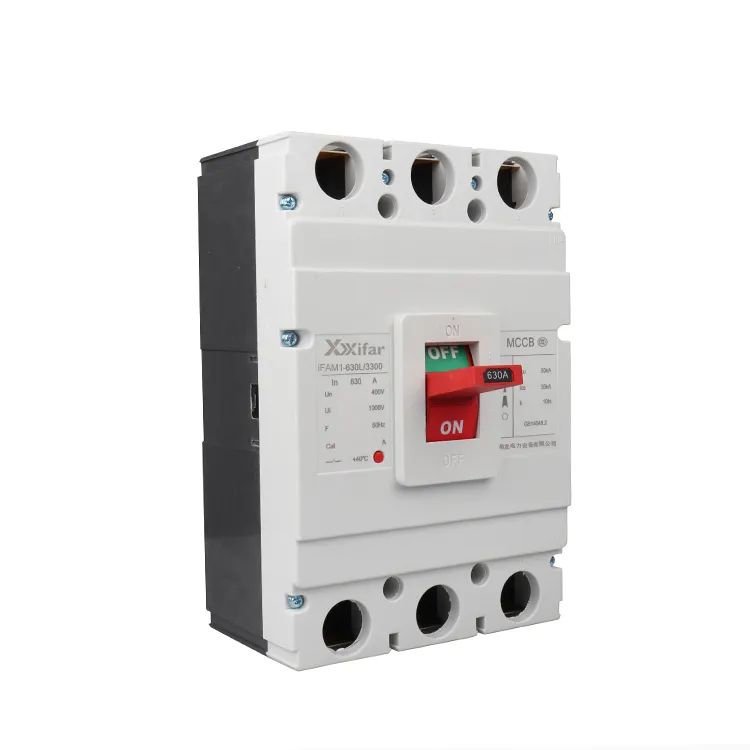

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Produkttilstand	Pol	Dimension
Produkttilstand	Pol	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

630a 3p termisk magnetisk støbt kabinet afbryder Funktionelle egenskaber

1. Overbelastningsbeskyttelse:

I en 630a 3p termisk magnetisk støbt kabinetafbryder kaldes overbelastningsbeskyttelsen også langtidsbeskyttelse. Overbelastningsbeskyttelsen er baseret på den termiske deformation af en bimetalstrimmel. Udløsningstiden følger en omvendt tidskarakteristik: højere strøm resulterer i hurtigere udløsning. Dette beskytter ledere og udstyr mod overophedning under vedvarende overbelastningsforhold.

2. Kortslutningsbeskyttelse

Almindeligvis er kortslutningsbeskyttelse implementeret ved hjælp af øjeblikkelig beskyttelse i en 630a 3p termisk magnetisk støbt kabinetafbryder. Den magnetiske udløseenhed giver øjeblikkelig beskyttelse. Når strømmen når cirka 8 til 12 gange den nominelle værdi, udløses den termisk magnetiske støbte kappeafbryder inden for en halv strømfrekvenscyklus, hvilket er omkring 10 ms. Dette sikrer, at der sker afbrydelse, før kortslutningsstrømmen når sit højeste.

3. Underspændingsbeskyttelse

Med en underspændingsudløser installeret, udløses der, hvis spændingen falder til under 70 % af den nominelle værdi i mere end 1 sekund. Øjeblikkelig udløsning sker, hvis spændingen falder til under 35 % af den nominelle værdi. Denne funktion hjælper med at forhindre skader på motorer forårsaget af lavspændingsdrift.

4. Beskyttelse mod jordlækage

630a 3p termisk magnetisk støbt hus afbrydere med integrerede elektroniske beskyttelsesmoduler kan registrere reststrøm via en nul-sekvens strømtransformer. Udløsning sker, hvis lækagemodulet registrerer over 30 mA til personlig beskyttelse og 300 mA til brandbeskyttelse. Udløsningstiden er generelt inden for 0,1 sekund.
