2p 100a Tpn Mccb med Rcd-beskyttelse

2p 100a tpn mccb med rcd-beskyttelse spiller normalt den indgående afbryder i en distributionsboks, hvor tæt på elektrisk udstyr. Wenzhou Xifa Electric Power Equipment Co., Ltd har modne produktionskapaciteter til fremstilling af 2p, TP og TPN 100a mccb med rcd-beskyttelsesenhed. Wenzhou Xifa Equipment kunne producere og levere mere end 1000 kasser med 2p 100a tpn mccb med rcd-beskyttelse inden for en uge. Virksomheden har ISO-systemcertificering og CE-certificering for 2p 100a tpn mccb med rcd-beskyttelse, hvoraf produkterne tjener til solcelleanlæg, energilagring, industriel fremstilling og bygningsstrømdistribution.

Send forespørgsel

Produkt beskrivelse

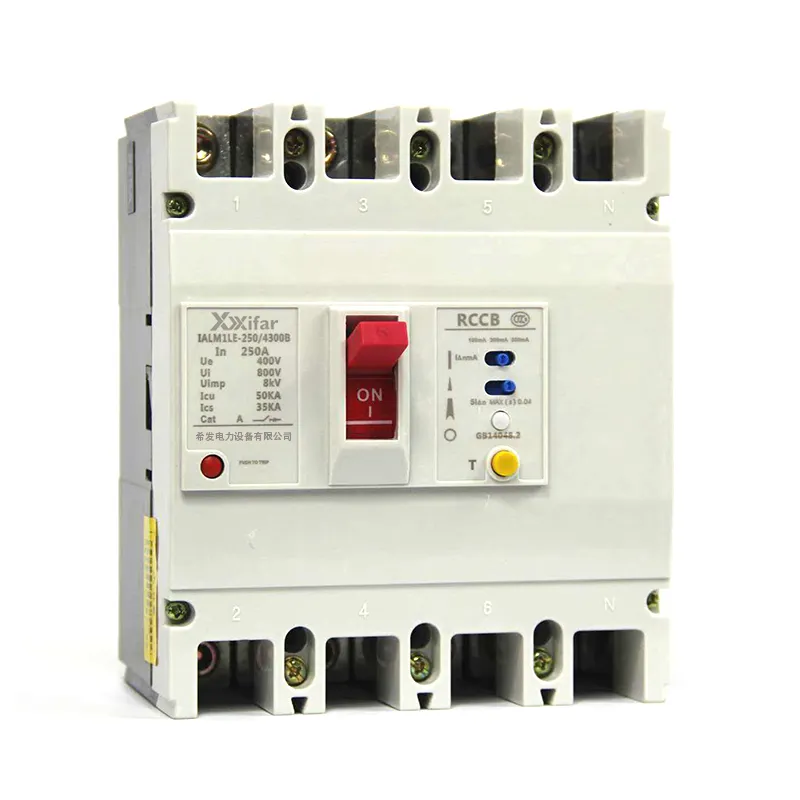

2p 100a tpn mccb med rcd-beskyttelse er en 100A 2-polet eller fire-polet støbt kabinetafbryder med fejlstrømsenhed. Det kunne detektere ubalancen i arbejdsstrømmen for at afbryde strømforsyningen inden for millisekunder, når overfladen af det elektriske udstyr er elektrificeret.

2p 100a mccb med rcd-beskyttelse anvendes i vid udstrækning på enfaset elektricitet, såsom bolig- og erhvervskredsløb, belysningskredsløb og elektricitet med lille kapacitet. Derudover betyder 2p en pol til strømførende ledning og en anden for neutral ledning.

TPN mccb med rcd-beskyttelse tjener på trefaset fireledersystem. Det er klart, at det er designet til industrielt system, fotovoltaisk inverter-udgangsside og anden tung belastning. Sammenlign med 3P mccb, TPN mccb med rcd-beskyttelse kunne lukke ned for den neutrale linje med 3-faset strømførende linje for at levere et sikrere arbejdsmiljø.

2p 100a Tpn Mccb With Rcd Protection

2p 100a tpn mccb med rcd-beskyttelsesparameter:

Nominel strøm (A)	100 A
Nominel arbejdsspænding Ue (V)	400V (trefaset), 230V (enkeltfaset)
Nominel isolationsspænding Ui (V)	1000V
Service kortslutningsbrudkapacitet Icu	35kA/50kA
Lækagedriftsstrøm IΔn	30mA (personlig beskyttelse) 100mA (brandsikker) 300mA (systembeskyttelse)
Handlingstid	≤300ms/≤30ms
Underspænding Driftsspænding (V)	165 ± 5 % for én fase
Overspænding Driftsspænding (V)	275 ± 5 % for én fase
Fasefejl Driftsspænding (V)	Standard 120 ± 5 %

2p 100a Tpn Mccb With Rcd Protection

Produkttilstand	Pol	Dimension
Produkttilstand	Pol	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

2p 100a tpn mccb med rcd-beskyttelse FAQ:

Q1: Hvad betyder "100A MCCB med RCD-beskyttelse"?

Det refererer til en støbt kabinet afbryder vurderet til 100A, der kombinerer standard overstrøm og kortslutningsbeskyttelse med en fejlstrømsenhed. Enkelt sagt beskytter den mod kortslutning, overbelastning og jordafledningsfejl.

Q2: Hvad er forskellen mellem 2P og TPN i MCCB med RCD-beskyttelse?

En 2P MCCB er designet til enkeltfasede systemer, hvor den skifter fase og neutral.

TPN anvendes i trefasede fireledersystemer, hvor alle tre faser og neutralen kan isoleres. Valget afhænger af typen af strømfordelingssystem.

Q3: Hvad er fordelen ved at have RCD-beskyttelse i en 100A MCCB?

RCD-funktionen registrerer lækstrøm til jord og afbryder kredsløbet inden for millisekunder. Det giver yderligere sikkerhed mod elektrisk stød og reducerer risikoen for elektriske brande forårsaget af isolationsfejl eller jordfejl.
