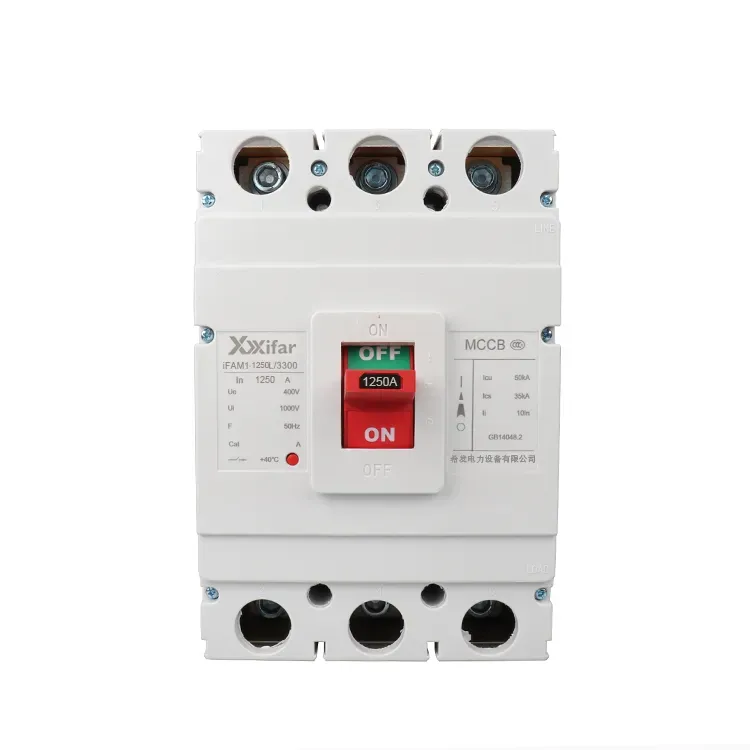

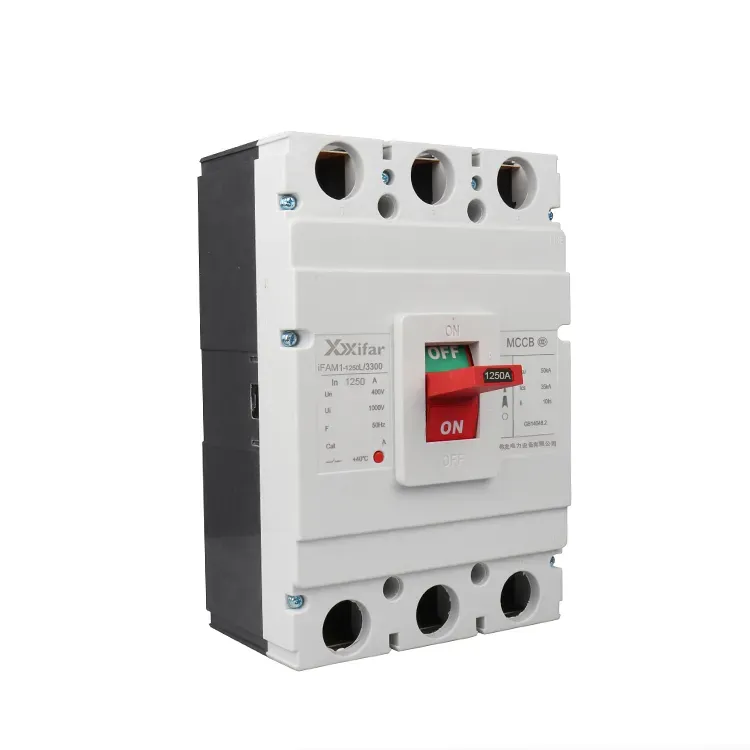

1250a 3-polet Tpn 50ka Modul Case Circuit Breaker

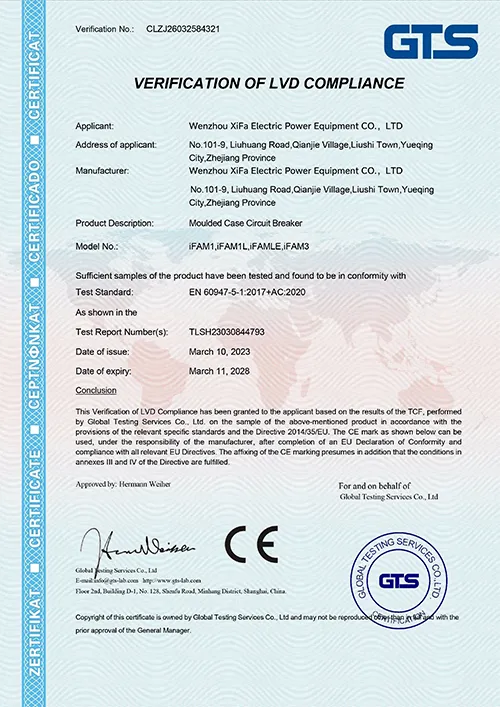

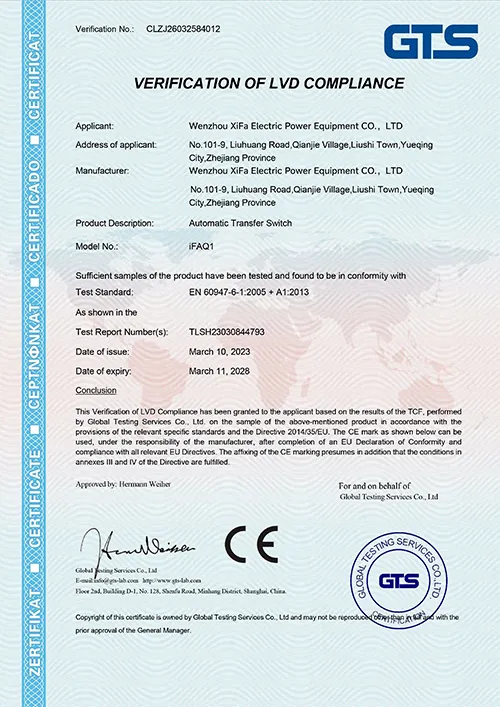

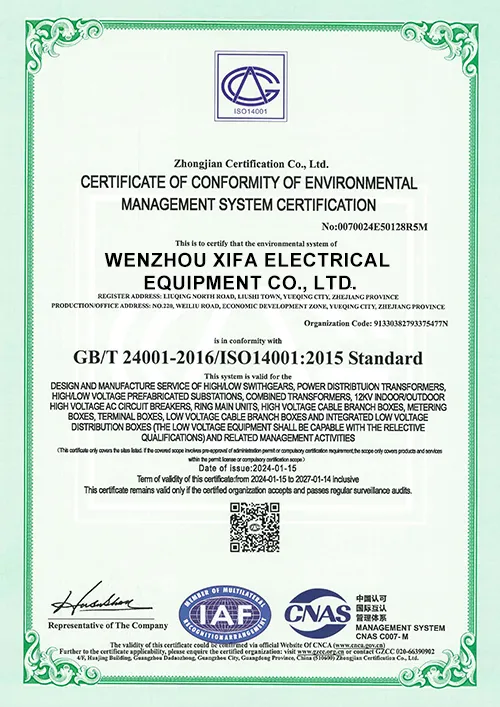

For at opnå bredt anerkendt af markedet følger Wenzhou XiFa Electric Power Equipment Co., Ltd strengt kravet fra ISO 9001 og IEC 60947-2 for at producere en 1250a 3-polet tpn 50ka modul-afbryder. I øjeblikket har Wenzhou XiFa CE-certificering og ISO-systemcertificering. Hver 1250a 3-polet tpn 50ka modul kabinet afbryder fra Wenzhou XiFa Electric Power Equipment Co., Ltd er vedtaget i lavspændingsdistributionssystemet i kystområder, ørken og områder i høj højde, såsom Papua Ny Guinea, Kasakhstan og Etiopien.

Send forespørgsel

Produkt beskrivelse

Takket være ydeevnen og karakteristikken bruges 1250a 3-polet tpn 50ka modulhusafbrydere på tværs af en bred vifte af applikationer:

1. Industriel kraftfordeling

På fabrikker er 1250a 3-polet tpn 50ka modulhusafbrydere almindeligvis installeret i værkstedsfordelingstavler og motorkontrolcentre. 1250A 3-polet og tpn 50kA MCCB'er fungerer som hoved- eller fødeafbrydere, som giver overbelastnings- og kortslutningsbeskyttelse til produktionslinjer, store motorer og andet industrielt udstyr.

2. Kommercielle og offentlige bygninger

1250a 3-polet 50ka modul kabinet afbrydere anvendes i vid udstrækning i kontorbygninger, indkøbscentre, hoteller, hospitaler og skoler. Typisk bruger den herunder hoveddistributionsfødere, paneler i gulvniveau og store belysningskredsløb, som sikrer sikker drift af elektriske systemer i offentlige faciliteter.

3. Infrastrukturprojekter

1250a 3-polet og tpn 50ka modul kabinetafbrydere bruges i distributionssystemerne i havne, lufthavne, jernbanetransit og motorveje. Deres pålidelighed og høje brydekapacitet gør 1250a 50ka-modulet afbrydere velegnede til applikationer, der kræver et højt niveau af strømkontinuitet og driftssikkerhed.

4. Vedvarende energi og datacentre

1250a 3-polet og tpn 50ka modul kabinetafbrydere spiller en nøglerolle i solcelleanlæg og vindmølleparker, især i strømopsamlings- og distributionsstadier. I datacentre bruges 1250a 3-polet og tpn 50ka modul-kasseafbrydere også i UPS-indgangs- og udgangsfordelingspaneler for at give væsentlig kredsløbsbeskyttelse.

5. Boligfordelingssystemer

I beboelsessamfund installeres 1250a 3-polet og tpn 50ka modulafbrydere typisk i hovedfordelingsrum eller bygningsniveaupaneler. MCCB'er fungerer som hovedafbryderen for indgående bygninger eller som højkapacitets indgående afbrydere for individuelle enheder.

1250a 3-polet tpn 50ka modul kabinet afbryder parameter:

Nominel rammestrøm	1250
Antal polakker	3 polet; 4 polet
Nominel arbejdsstrøm	630A; 700A; 800A; 1000A
Frekvens	50 Hz eller 60 Hz
Service kortslutningsbrudkapacitet	35kA eller 50kA
Nominel arbejdsspænding	400 V; 415 V; 660 V; 690 V
Nominel isolationsspænding	800V eller 1000V
Mekanisk levetid	10000 gange
Elektrisk levetid	2000 gange
Bue afstand	≤100 mm

Size

Produkttilstand	Pol	Dimension
Produkttilstand	Pol	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Funktioner af en 1250a 3-polet tpn 50ka modul kabinet afbryder

1. Beskyttelse mod lækage, kortslutning og overbelastning

1250a 3-polet tpn 50ka modul kabinet afbrydere er designet til at lave, føre og bryde strøm under normale driftsforhold. 1250a 3-polet tpn 50ka modul kabinet afbrydere kan også håndtere unormale situationer såsom overbelastning og kortslutning. Når strømmen overstiger den nominelle værdi i en bestemt periode, udløses MCCB-modulets afbryder med en tidsforsinkelse for at forhindre overophedningsskader. I tilfælde af en kortslutning afbryder 1250A 3P 50kA MCCB-modulets afbryder automatisk kredsløbet for at beskytte ledningerne og det tilsluttede udstyr. Nogle modeller er udstyret med meget følsom reststrømsbeskyttelse, som giver effektiv beskyttelse mod lækage og elektrisk stød. Når unormale forhold overskrider sikre grænser, afbryder MCCB-modulets afbryder kredsløbet for at forhindre skade.

2. Isolationsfunktion

Indkapslingen til en 1250a 3-polet tpn 50ka modulkasseafbryder er lavet af isolerende materiale, som adskiller strømførende ledere fra jordede metaldele. Alle interne komponenter er indesluttet i dette støbte hus, som danner en kompakt struktur. Når strømmen overstiger den forudindstillede udløsningsværdi, åbner en 1250a 3-polet tpn 50ka-modul-afbryder kredsløbet automatisk for at sikre både udstyrsbeskyttelse og brugersikkerhed ved at isolere den fejlbehæftede sektion.

3. Mulighed for strømbegrænsning og afbrydelse

1250a 3-polet tpn 50ka modul kabinet afbrydere er i stand til sikkert at afbryde fejlstrømme, herunder høje kortslutningsstrømme. 1250a 3-polet tpn 50ka modul kabinet afbrydere er kendetegnet ved adskillige nominelle brydekapaciteter, såsom den nominelle kortslutnings brydekapacitet (Icn), ultimative kortslutning bryde kapacitet (Icu), service kortslutning bryde kapacitet (Ics) og kort tid modstå strøm (Icw), som definerer deres evne til at håndtere og rydde fejl.
