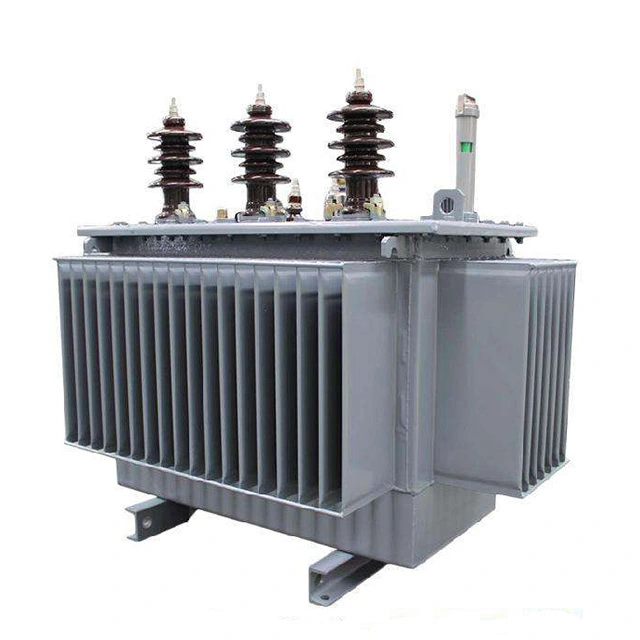

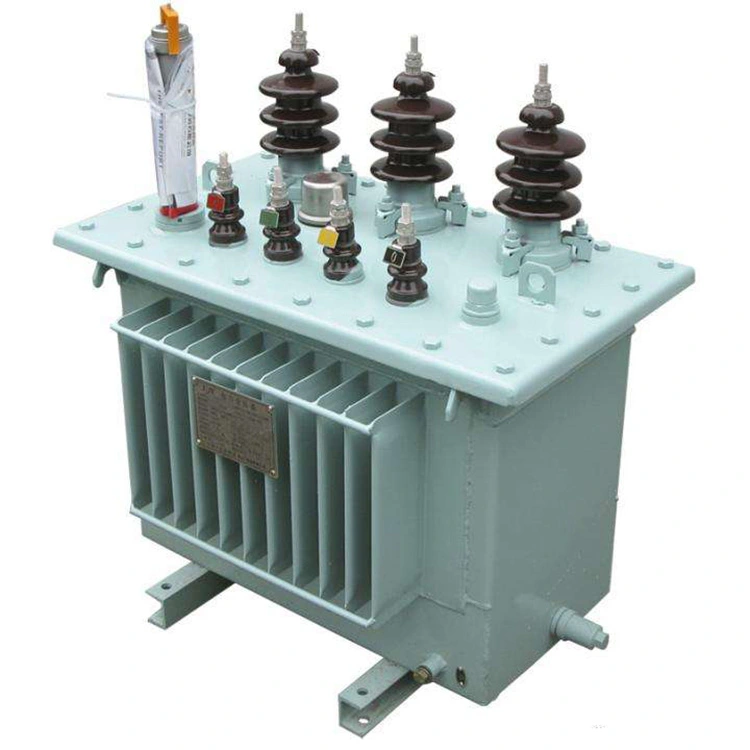

50 Kva stangmonteret elektrisk transformer

Den 50 kva stangmonterede elektriske transformer er en uundværlig enhed i strømforsyningssystemer med lav spænding. Dens hovedfunktioner omfatter spændingskonvertering, elektrisk isolation og systembeskyttelse. Det er meget udbredt i industrielle faciliteter, kommercielle bygninger, boligprojekter og infrastrukturkonstruktion.

Den 50 kva stangmonterede elektriske transformator er fremstillet med højkvalitets siliciumstålkerner og kobber- eller aluminiumsviklinger med høj ledningsevne. Den har en kompakt struktur, lavt tab, lavt støjniveau og stabil drift og er designet til at fungere pålideligt under forskellige driftsforhold.

Alle viklinger af 50 kva polmonteret elektrisk transformer er fremstillet med materialer af høj kvalitet for at sikre fremragende isoleringsydelse og strukturel stabilitet. Lavspændingsviklingerne er dækket med kabelpapir rundt om lederne, mens højspændingsviklingerne bruger polyurethanemaljerede runde kobbertråde. Mellemlagslimpapiret binder spolerne fast til en enkelt enhed, hvilket giver fremragende isoleringsydelse. Denne professionelle viklingsstruktur forhindrer effektivt spolerne i at deformeres eller blive beskadiget under langtidsdrift og langdistancetransport, og sikrer derved stabiliteten og pålideligheden af ​​den 50 kva polmonterede elektriske transformators overordnede struktur.

Teknisk parameter:

Spørgsmål: Hvilke specifikke fordele har Dyn11-forbindelsesgruppen i en 10kV/0,4kV 50 kva polmonteret elektrisk transformer sammenlignet med Yyn0-forbindelsesgruppen med hensyn til det sekundære enfasede kortslutningsfejlstrømniveau og undertrykkelsesevnen af ​​ferromagnetisk resonans?

Sv: Nulsekvensimpedansen for Dyn11-forbindelsen er meget lavere end Yyn0, hvilket markant øger den enfasede jordingsfejlstrøm, hvilket letter hurtig og pålidelig detektering og fjernelse af fejl af beskyttelsesenheden og reducerer risikoen for elektrisk stød og beskadigelse af udstyr.

Samtidig giver den primære side delta-vikling af en 50 kva polmonteret elektrisk transformer en lukket vej for nul-sekvensstrømmen, hvilket effektivt begrænser neutralpunktets drift og forhindrer alvorlig trefaset spændingsasymmetri. Når systemet oplever ferromagnetisk resonans, kan denne sti give dæmpningseffekter, som væsentligt reducerer amplituden og varigheden af ​​resonansen over spænding. Ydermere kan Dyn11 også blokere indsprøjtningen af ​​3. harmonisk strøm i opstrøms elnettet, undgå harmonisk forstærkning og kondensatorbankoverbelastning og reducere den yderligere temperaturstigning af den 10kV/0,4kV 50 kva polmonterede elektriske transformer og ældningshastigheden af ​​isoleringen.

Derfor, for scenarier, hvor 50 kva polmonterede elektriske transformere betjener områder med en stor mængde enkeltfasebelastninger, ikke-lineære belastninger eller lange landlige elledninger, der er tilbøjelige til resonans, har Dyn11 betydelige fordele med hensyn til sikkerhed, strømkvalitet og udstyrets levetid.

Hoveddele af stangmonterede transformere

Frontmontering type LV DB

Pole Line hardware

stangmonteret transformer

Sidemontering type LV DB

Fremstilling af udstyr

Folie vikle maskine

Oliepåfyldningsenhed

Transformer ovn og støbeenhed

Transformer ovn

Testcenter

Transformere i behandling

Transformer i tørring

Transformer i Winding 2

Transformer i Winding

Transfromer er samlet
