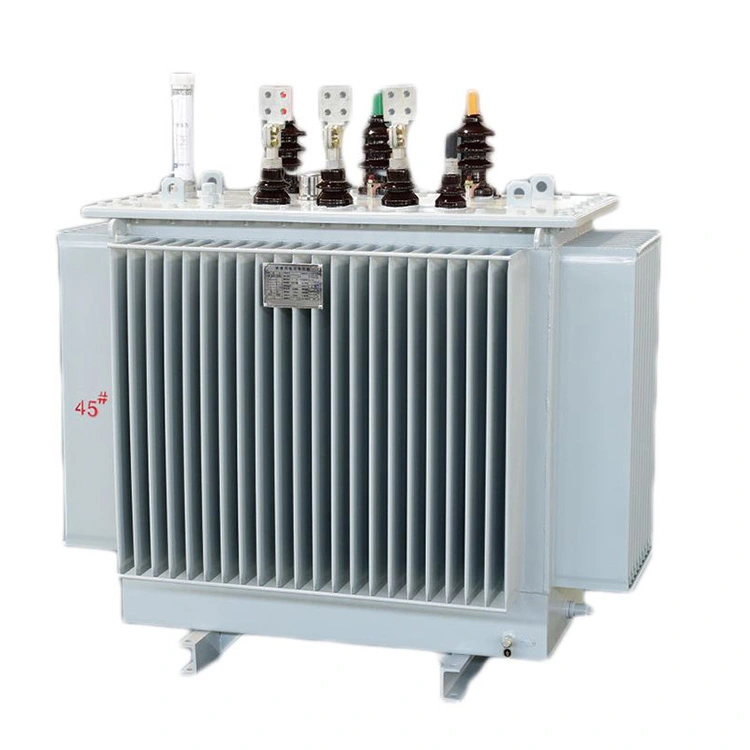

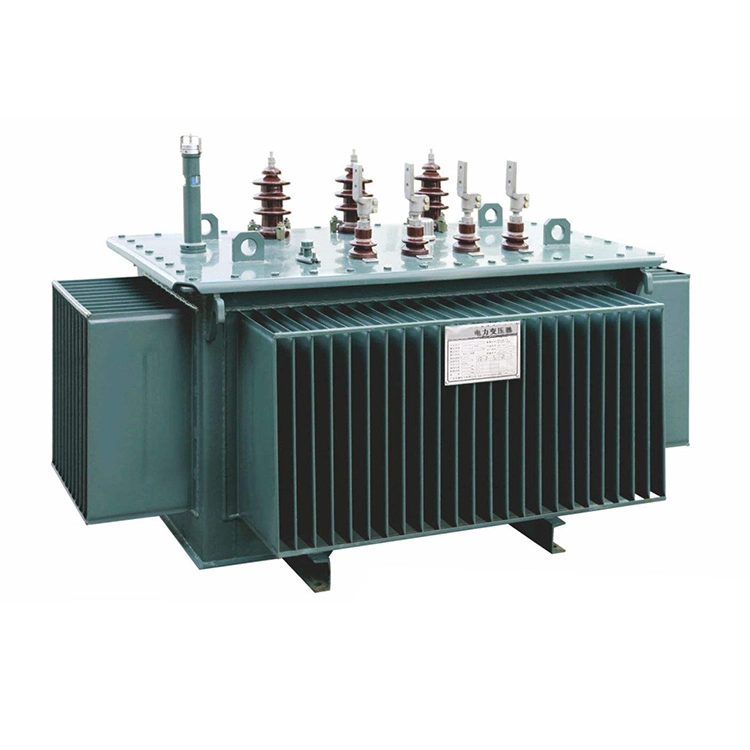

400v til 11kv Step Up Pole Transformer 500kva

Huset på 400v til 11kv step-up pole transformer 500kva er lavet af højkvalitets koldvalset stål eller rustfrit stål. Nøgledelene svejses automatisk af avanceret udstyr og inspiceres derefter med laserteknologi for at sikre en tæt svejsning og eliminere risikoen for olielækage. Efter at have gennemgået en streng varmgalvaniseringsbehandling har belægningen stærk korrosionsbestandighed og kan effektivt beskytte mod erosion af vind og regn, salttåge og industriel forurening. Dens fuldt forseglede design isolerer fuldstændigt 500kva 400v til 11kv step-up pol transformatorkernen fra udeluften. Dette muliggør ikke kun vedligeholdelsesfri drift, men forsinker også ældningen af ​​isoleringsmaterialerne betydeligt.

Ved at bruge kobberfolie til at vinde lavspændingsviklingerne og en højpræcisions lamineret jernkernestruktur, er 500kva 400v til 11kv step-up pol transformatorens spoler designet til at være ekstremt robuste, der effektivt kan modstå de enorme radiale og aksiale elektrodynamiske kræfter, der genereres under kortslutninger, og dermed sikre, at spolerne ikke deformeres eller deformeres. Denne 500kva 400v til 11kv step up pol transformer gennemgår strenge kortslutningstests i overensstemmelse med internationale standarder såsom IEEE. Vi kan levere tilsvarende testrapporter for at demonstrere vores produkts funktionsevne under ekstreme forhold.

Teknisk parameter:

Spørgsmål: Når du øger 400V lavspændingsstrømforsyningen til 11kV til netforbindelse eller langdistancetransmission, vælges en 400v til 11kv step up pol transformer 500kva. Hvilke tekniske faktorer skal tages i betragtning omfatter spændingsreguleringsområdet, forbindelsesgruppen, impedansspændingen, isolationsniveauet?

A: For 400v til 11kv step up pol transformeren 500kva er de vigtigste tekniske faktorer som følger: Det anbefalede område for spændingsregulering er ingen belastningsspændingsjustering på ±2×2,5% på højspændingssiden for at kompensere for spændingsudsving på lavspændingssiden. Tilslutningsgruppen skal vælges som Dyn11, ved at bruge delta-viklingen til at undertrykke harmoniske og stjerneviklingen for at give neutralpunktjording. Impedansspændingsstandarden er 4 %, hvilket kan balancere spændingsfald og fejlstrøm. Med hensyn til isolationsniveau skal højspændingssiden opfylde 35kV for normal frekvens og 75kV for lynimpuls. Den udendørs krybeafstand bør ikke være mindre end 275 mm for at sikre sikker drift i forurenede omgivelser og lynnedslagsmiljøer.

Hoveddele af stangmonterede transformere

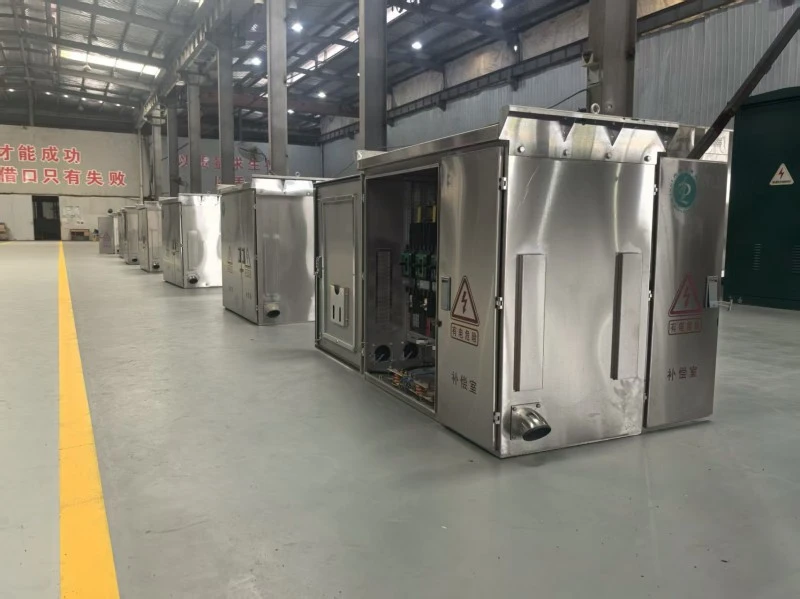

Frontmontering type LV DB

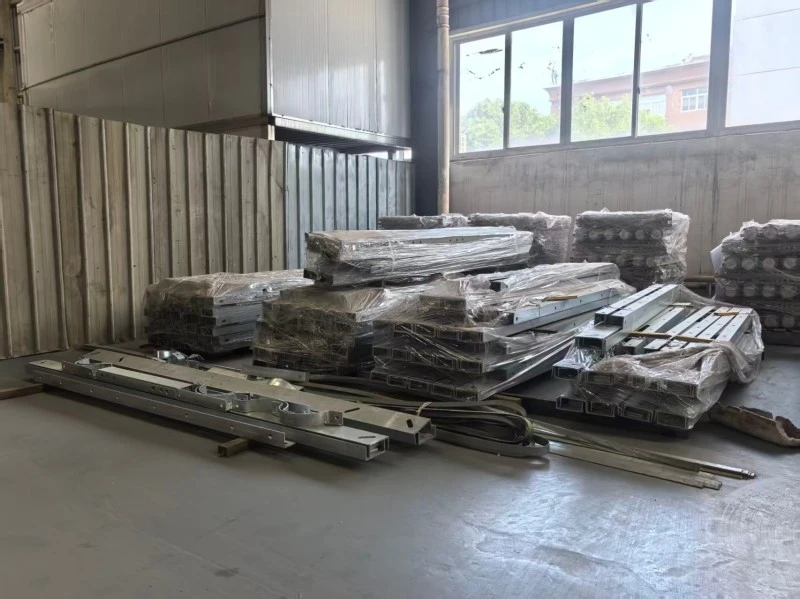

Pole Line hardware

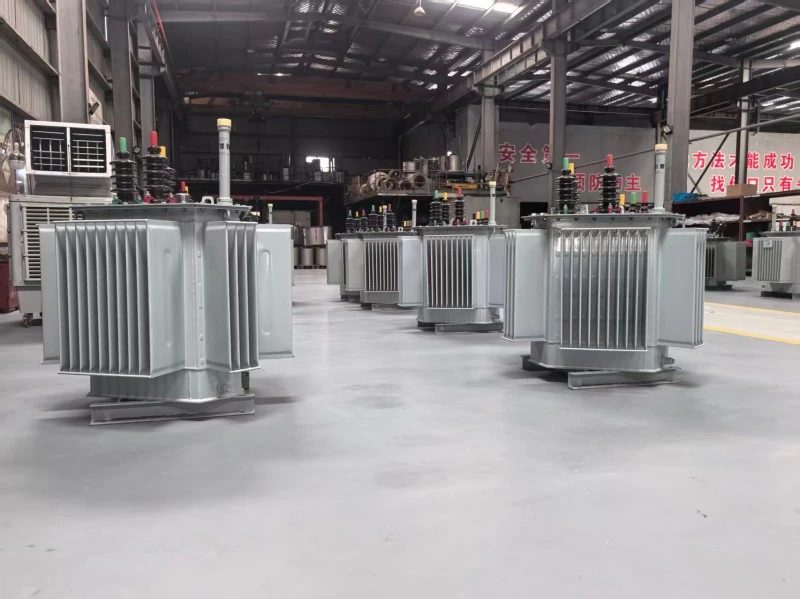

stangmonteret transformer

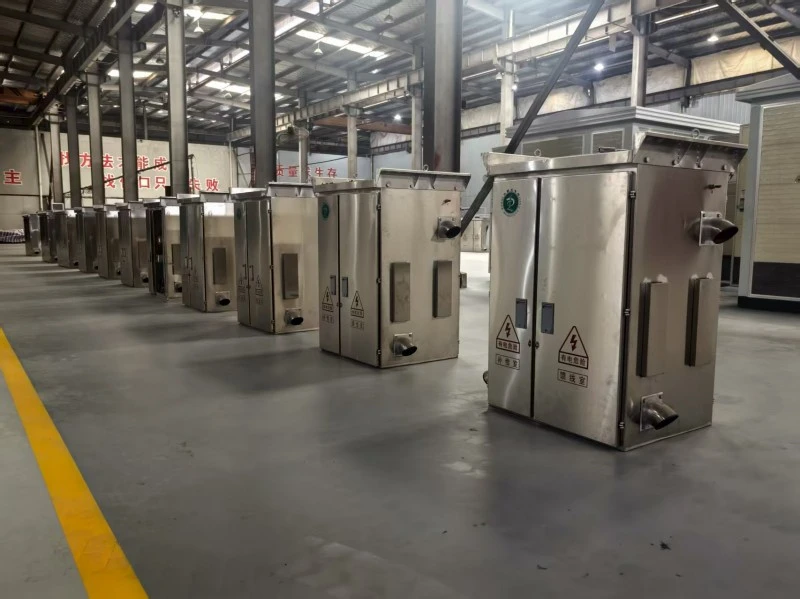

Sidemontering type LV DB

Fremstilling af udstyr

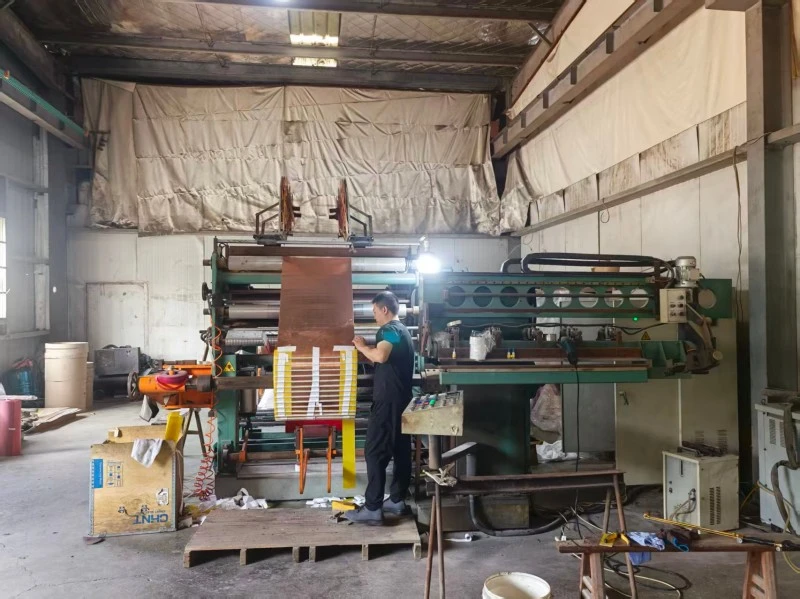

Folie vikle maskine

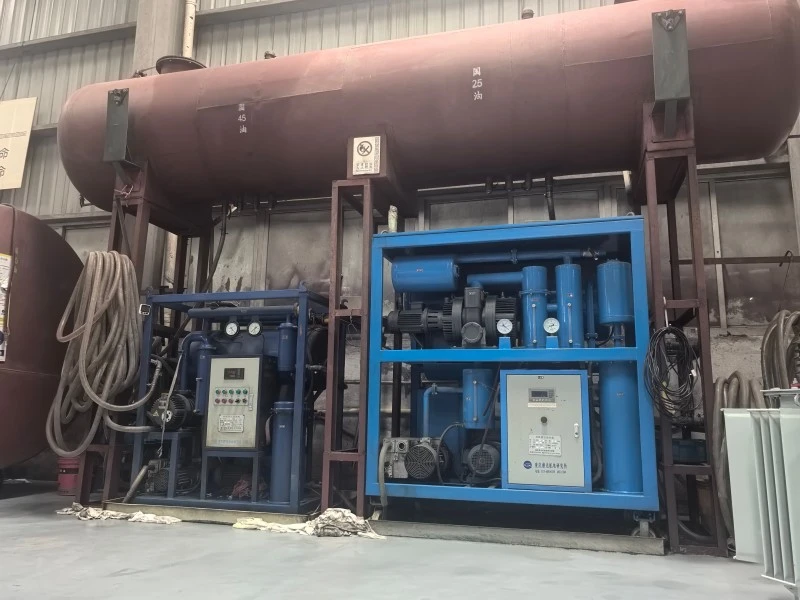

Oliepåfyldningsenhed

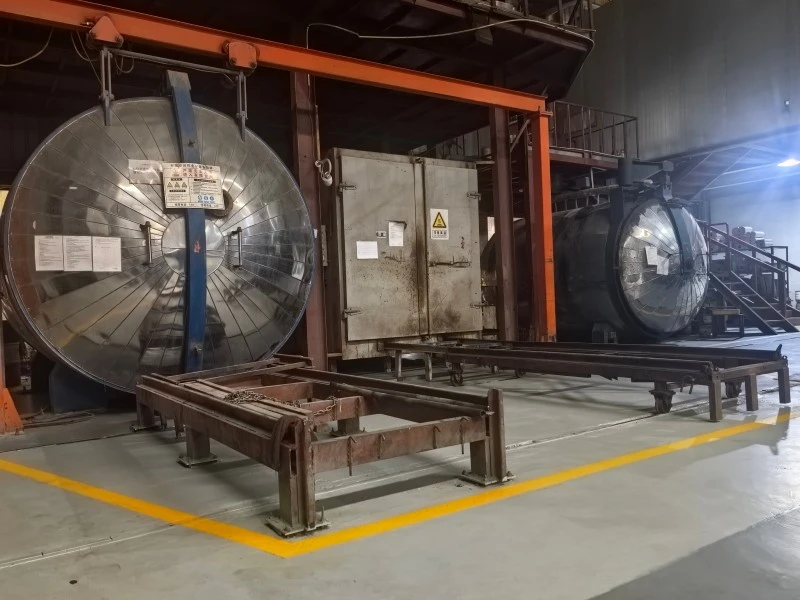

Transformer ovn og støbeenhed

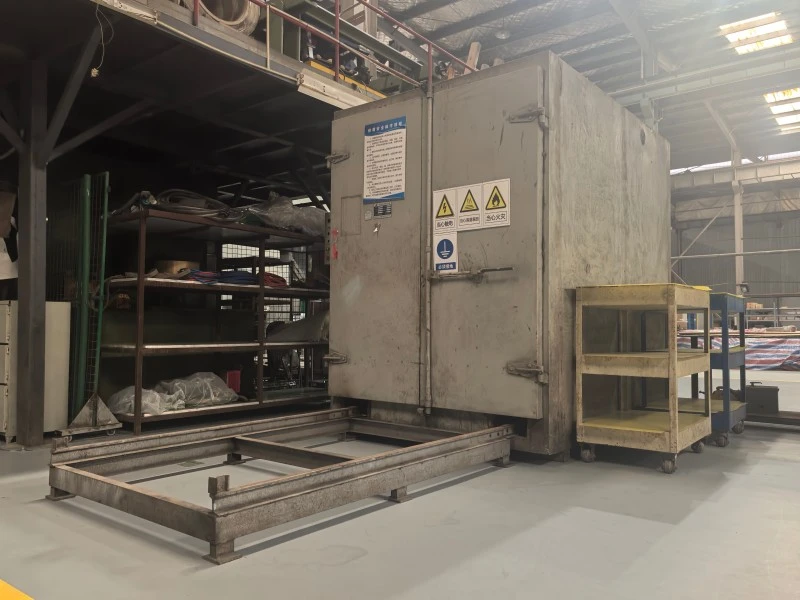

Transformer ovn

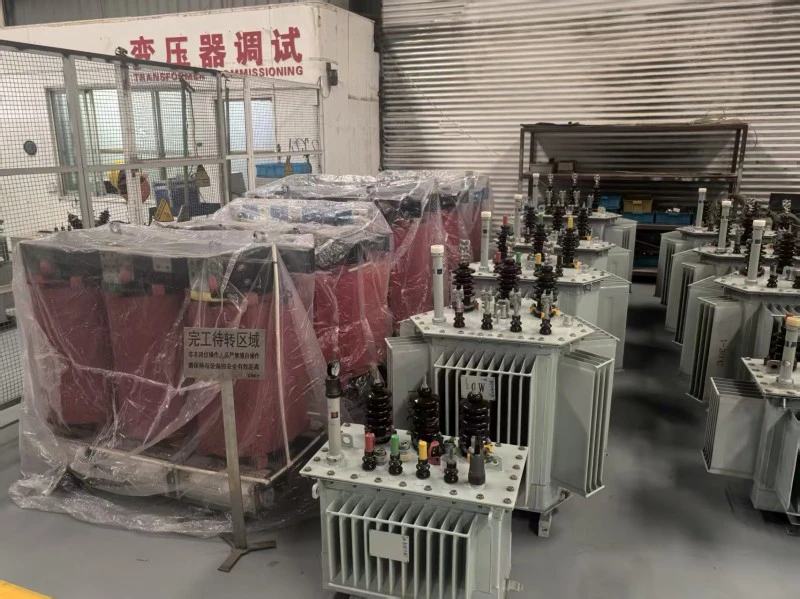

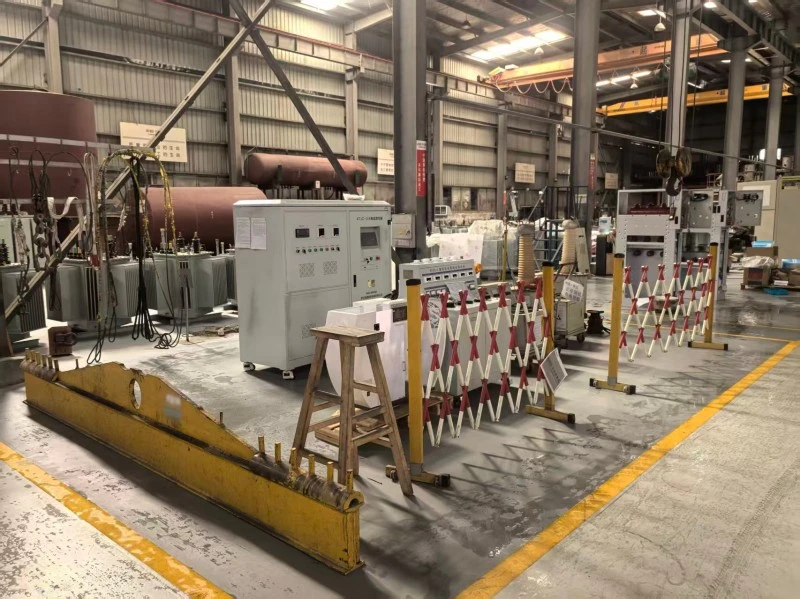

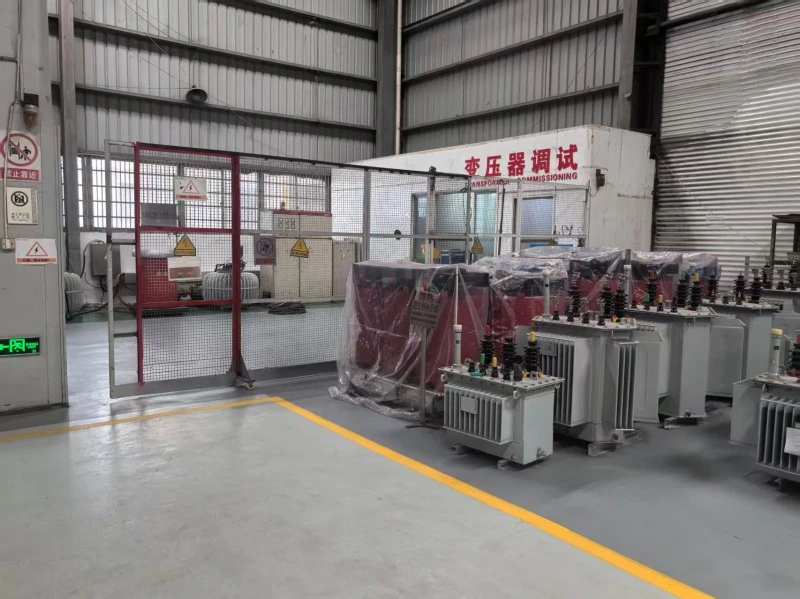

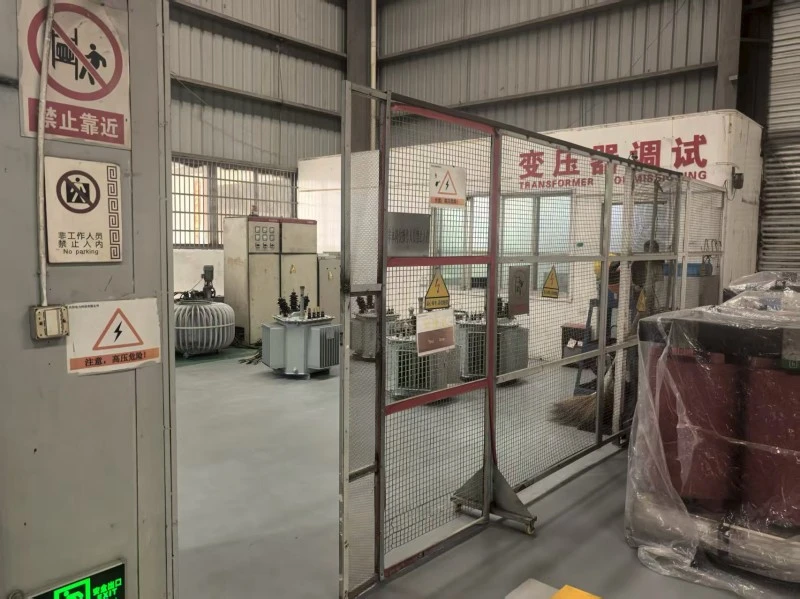

Testcenter

Transformere i behandling

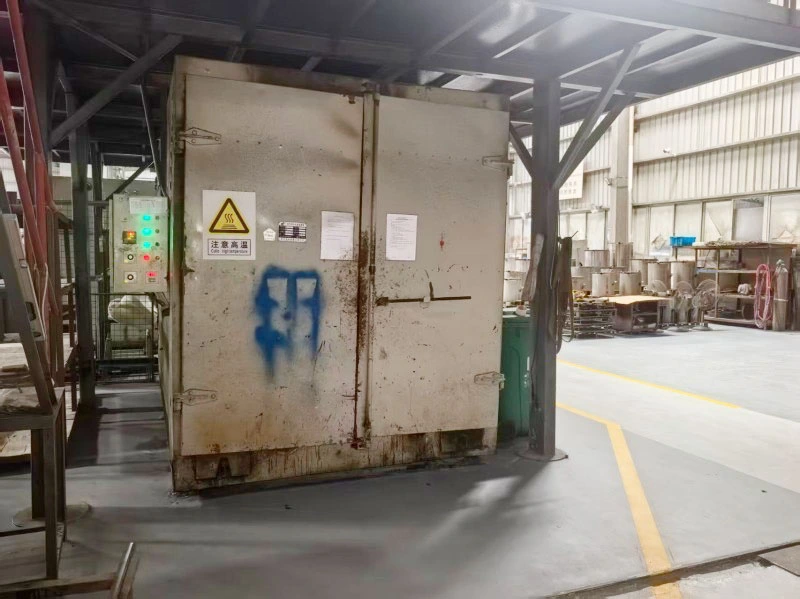

Transformer i tørring

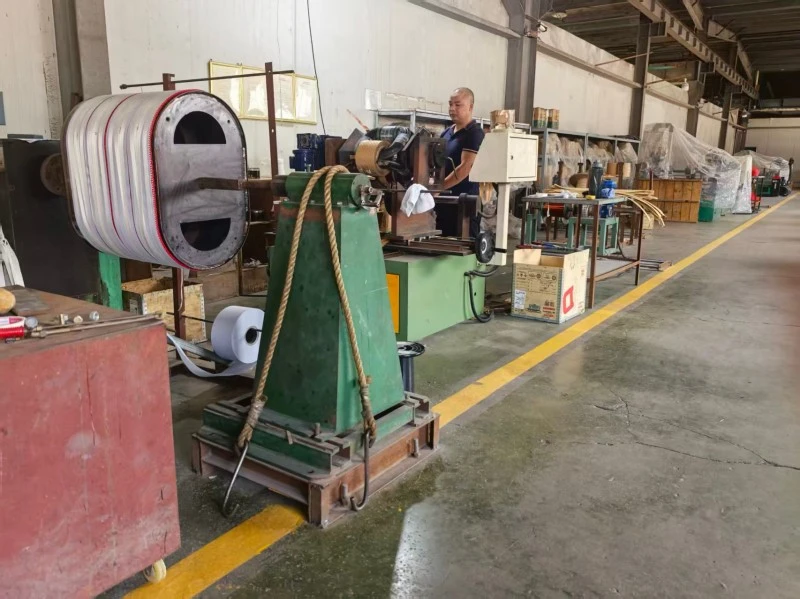

Transformer i Winding 2

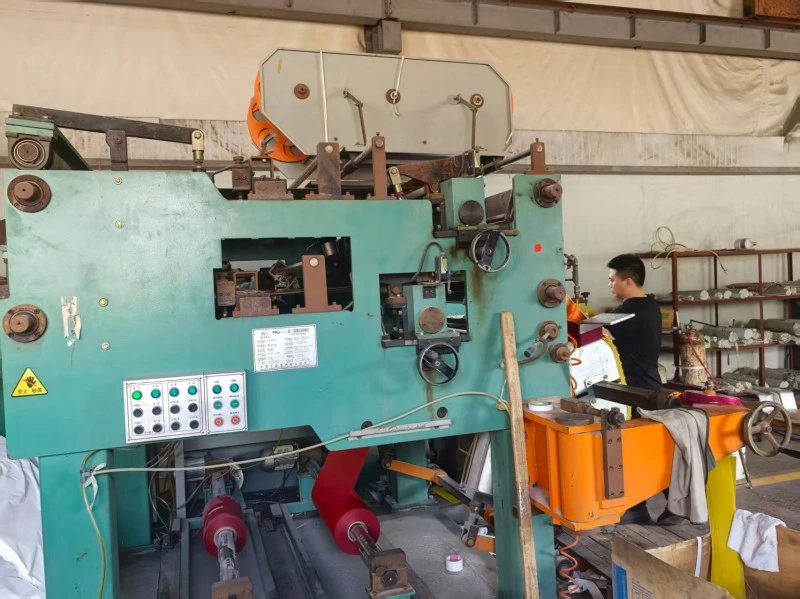

Transformer i Winding

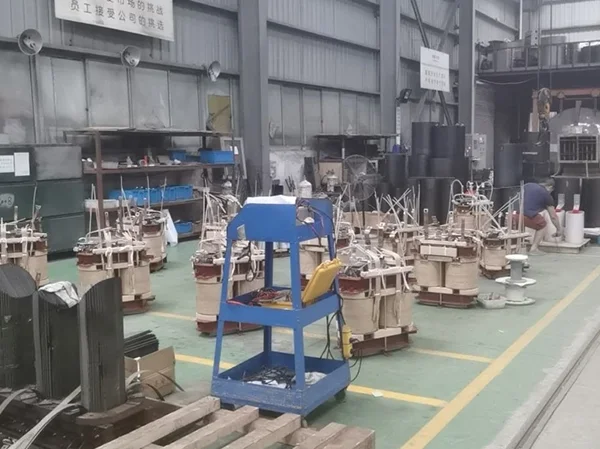

Transfromer er samlet
