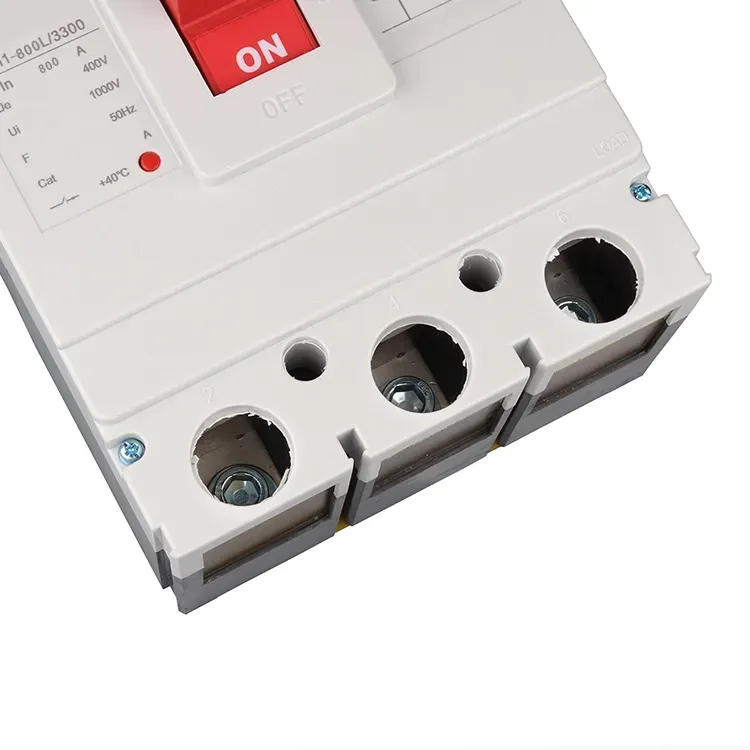

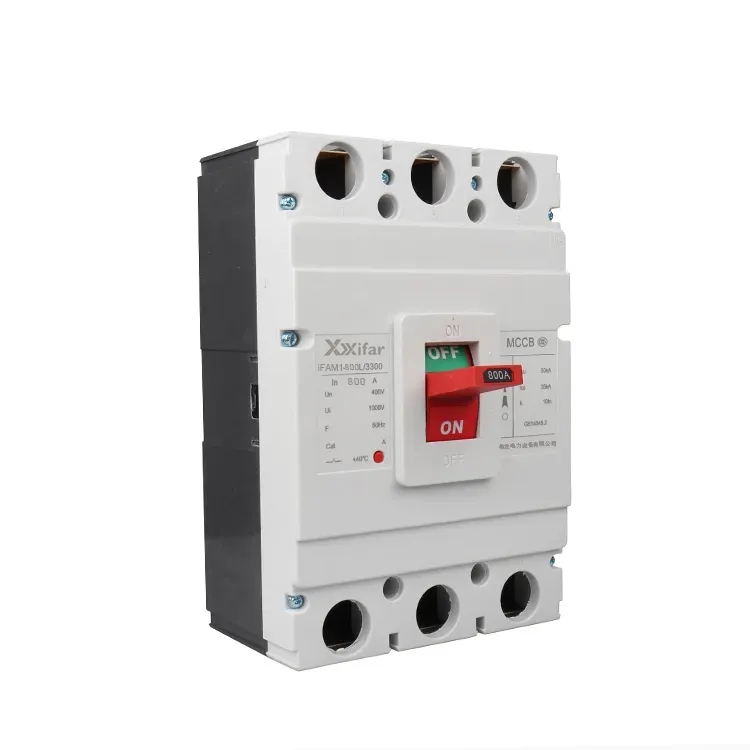

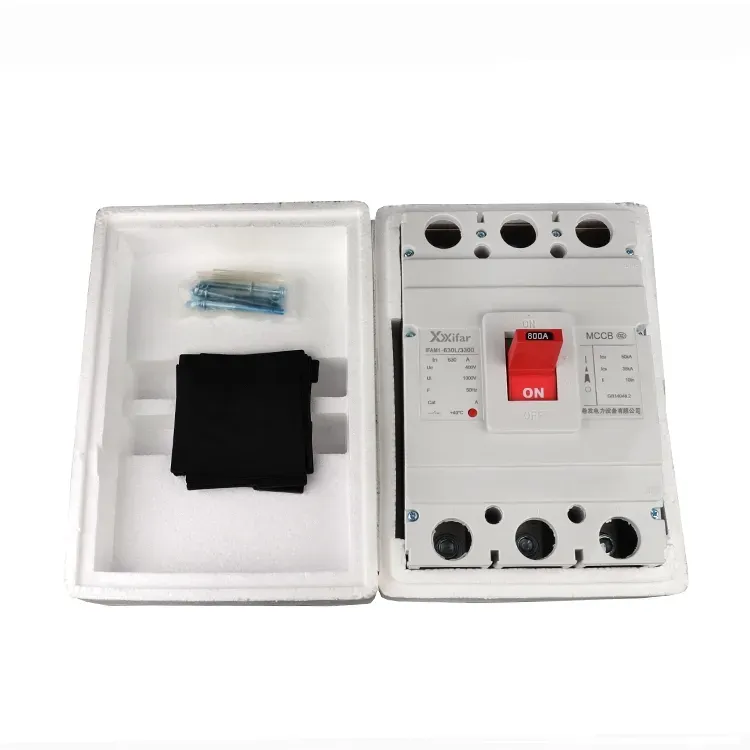

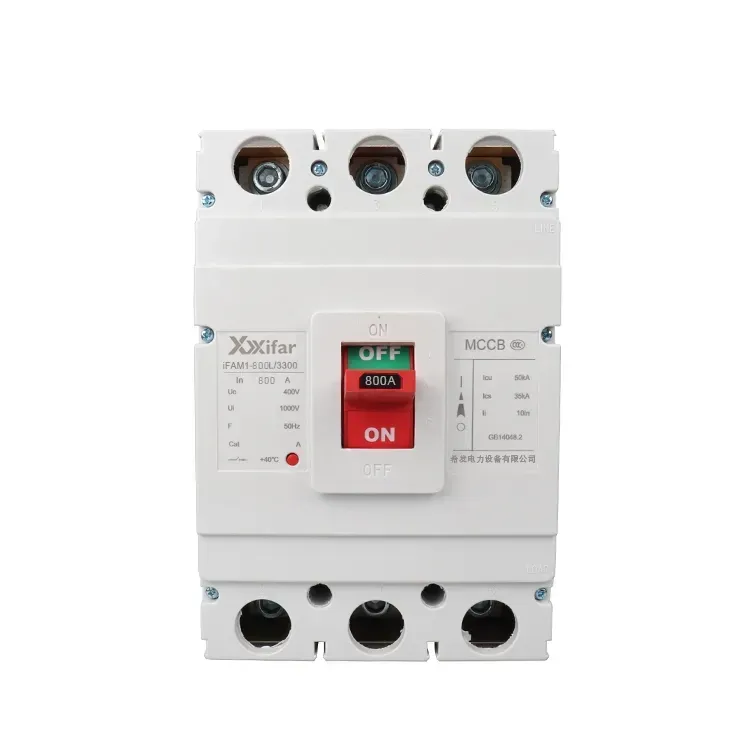

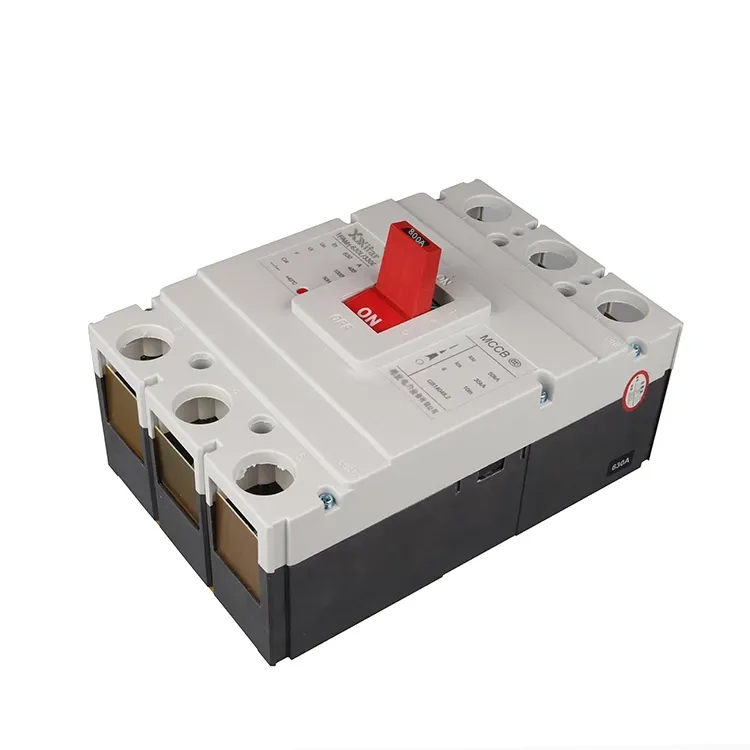

400v 800a støbt isoleret kabinet afbryder

En 400v 800a støbt afbryder med isoleret kabinet MCCB er en type lavspændingsafbryder, der har et støbt isolerende hus med luftisolering. Det er meget brugt i strømdistributionssystemer til at afbryde eller isolere normale strømme samt fejlstrømme inden for det nominelle område, hvilket sikrer sikkerheden af ​​elektriske ledninger og udstyr. den indvendige struktur af en 400v 800a støbt, isoleret kabinetafbryder MCCB omfatter typisk bevægelige og faste kontakter, en betjeningsmekanisme og udløseenheder såsom termiske og magnetiske udløsninger. Disse komponenter gør det muligt for den støbte 400v 800a-afbryder med isoleret kabinet at give både lang tidsforsinkelse og øjeblikkelig beskyttelse. Almindelige triptyper af en 400v 800a støbt, isoleret kabinetafbryder inkluderer kun magnetiske, termiske magnetiske og elektroniske udløsere.

Definition af støbt isoleret hus afbryder

En 400v 800a støbt, isoleret kabinetafbryder MCCB er placeret mellem miniatureafbrydere, som også kaldes MCB'er og luftafbrydere, som kaldes ACB'er, hvad angår kapacitet og anvendelse. En 400V støbt afbryder med isoleret hus dækker generelt et strømområde fra 10A til 1600A. Med enten termiske magnetiske eller elektroniske udløseenheder indkapslet i en støbt kasse er den velegnet til beskyttelse og kontrol på forskellige niveauer af et lavspændingsdistributionssystem.

Støbt isoleret kabinet afbryder Funktion og egenskaber

Termiske magnetiske udløsere kombinerer et bimetalelement til overbelastningsbeskyttelse med en magnetisk mekanisme til kortslutningsbeskyttelse. Elektroniske overstrømsenheder tillader på den anden side mere præcis justering af beskyttelsesindstillinger, typisk inden for et toleranceområde på 10-20%. De er især nyttige i motorkredsløb, hvor den støbte 400v 800a afbryder med isoleret kabinet MCCB skal køre gennem høje startstrømme, med magnetiske pickup-niveauer, der ofte er sat over ti gange den nominelle strøm.

Støbt isoleret kabinet afbryder Anvendelser

En 400v 800a støbt, isoleret kabinetafbryder MCCB'er kan bruges som fødere i primære, sekundære eller tertiære distributionssystemer og er også velegnede som indgående afbrydere i sekundære og tertiære niveauer. Deres ultimative kortslutningsafbryderkapacitet, som normalt spænder fra 36kA til 120kA, er betydeligt højere end miniatureafbrydere, som typisk falder mellem 6kA og 10kA.

Støbt isoleret kabinet afbryder Overvejelser om valg

Nøglefaktorer ved valg af en MCCB inkluderer rammestørrelsen og nominel strøm, såsom 100A eller 250A, overstrømsrelæsindstillingerne, såsom Ir = 1,2In eller 5In, brydekapaciteten og de nødvendige tripkurvekarakteristika, såsom langtids- og korttidsforsinkelsesfunktioner.

Støbt isoleret kabinet afbryder Teknisk sammenligning

Termiske magnetiske 400v 800a støbte afbrydere med isoleret kabinet har en relativt enkel struktur, men lavere nøjagtighed med tolerancer omkring ±20 %. Elektroniske udløsere, ofte baseret på Rogowski-spoleføling, tilbyder forbedret nøjagtighed og temperaturkompensation, hvilket gør 400v 800a støbte afbrydere med isoleret kabinet bedre egnet til kritiske kredsløb eller applikationer, der kræver selektiv koordinering.

400v 800a støbt isoleret hus afbryderparameter:
